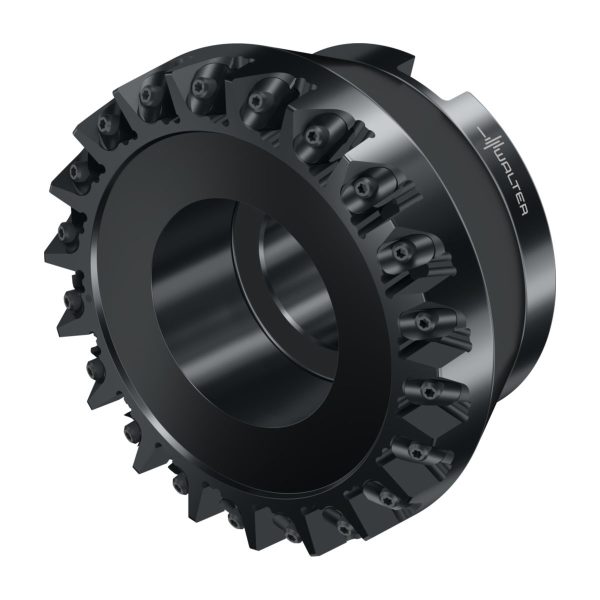

Freze cu dinți deși - M2136-125-B40-20-06 - imagine 2

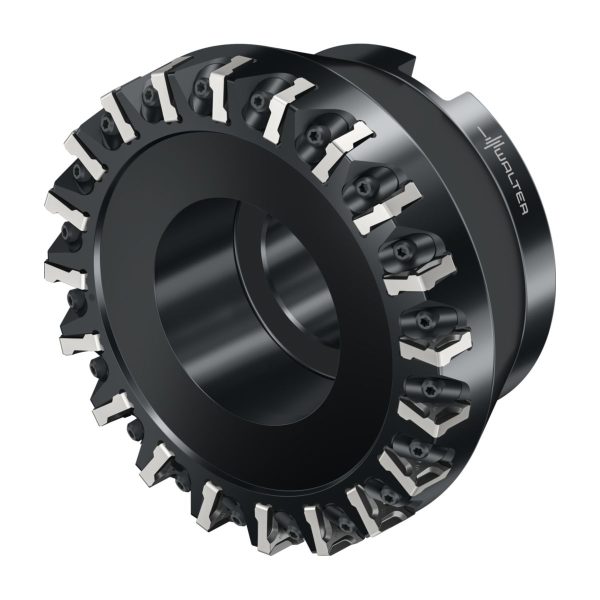

Freze cu dinți deși - M2136-125-B40-20-06 - imagine 3

Freze cu dinți deși – M2136-125-B40-20-06

Freze cilindro-frontale F4041.UT36.038.Z03.13-F4041.UT36.038.Z03.13-0447045724 Freze cilindro-frontale – F4041.UT36.038.Z03.13
Freze cu dinți deși M2136-100-B32-16-06-M2136-100-B32-16-06-0840273724 Freze cu dinți deși – M2136-050-B22-06-06

11.937,19 lei fără TVA - 14.444,00 lei cu TVA

PMKNSHO
●●
Numărul articolului: 7038946Familie produs: M2136 SKU: M2136-125-B40-20-06 UPC: 0840274724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,510 kg
Dimensiuni 148 × 83 mm
Domeniu de utilizare

Aplicație principală

Diametrul butucului

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M2136 (SNEF..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)123,47mm
A3
Diametrul corpului123,47mm
A4
Diametrul butucului95mm
B2
Adâncime de așchiere63mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă70001/min
D7
Masă (greutate)3,42kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință20
F22
Număr de muchii așchietoare active, pe partea frontală20
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level20
G13
Număr de plăcuțe amovibile poziția A20
G14
Rază plăcuță de copiere, poziția A0,794mm
G21
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2136-125-B40-20-06
J22
Codificare produs6471
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1204**2R*PN**
J42
Codificare plăcuță așchietoare, poz. ASNMG 12 04 08
J45
Codificare plăcuță așchietoare, poz. ASNMG 12 04 08
J6
Codare loc de separare pe partea mașiniiFDA12G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6,5mm
BD
Diametrul corpului123,47mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G4000$$$$
CICT
Cutting item count20
CICT (F)
Număr de plăcuțe amovibile poziția A20
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii400
DC
Diametru muchie așchietoare 1 (diametru nominal)125mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare600
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă70001/min
SC
Insert shape codeS
SSC
Insert seat size code12
TSYC
Identificator imagineM2136-B1 METRISCH
ULDR
Usable length diameter ratio0,052
WT
Masă (greutate)3,42kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală20
ZEFP
Număr de muchii așchietoare active, pe circumferință20

Descriere

Freze cu dinți deși M2136 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • SN .. 1204 .. • Dc=125mm • Z=20

Descriere unealtă

Freze frontale/cilindro-frontale cu unghi de atac de 90°
Adâncime de așchiere de 6,5 mm

Domenii de utilizare

Pentru degroșare și finisare
Pentru orice tip de fontă, ca de exemplu, GG25, GGV 40
Pentru frezare plană sau cilindro-frontală
Domenii de utilizare: Industria auto, industria constructoare de mașini etc.

Avantajele Dvs.

Costuri reduse cu plăcuțele amovibile datorită celor 8 muchii așchietoare ale plăcuței
Siguranță ridicată a procesului datorită plăcuțelor amovibile stabile, fixate cu pană
Așchiere lină datorită geometriei pozitive a muchiei așchietoare
Productivitate maximă datorită sorturilor cu utilizare universală

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6,5mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală20
D<sub>c</sub>Diametrul muchiei așchietoare125mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>4</sub>Lungimea maximă în consolă63mm
CodificareCodificare sculăM2136-125-B40-20-06
TipPlăcuțe amovibile posibileSNEF120408R; SNEX1204PN ..
GreutateGreutatea3,42kg
ZNumărul de dinți20
