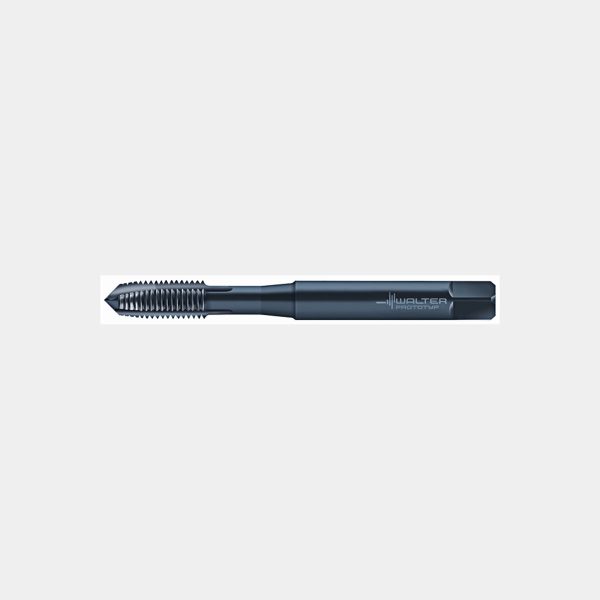

Tarozi din HSS-E pentru mașini - M22213-UNC2 - imagine 1

Tarozi din HSS-E pentru mașini – M22213-UNC2

Tarozi din HSS-E pentru mașini – M22213-UNC10
Tarozi din HSS-E pentru mașini – M22213-UNC3

260,16 lei fără TVA - 314,79 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6149903Familie produs: 1M22213 SKU: M22213-UNC2 EAN: 4042446231385 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,004 kg
Dimensiuni 81 × 9 mm
Domeniu de utilizare

Aplicație principală

Tip de filet

Lungime utilă

Diametrul nominal al filetului, inch

Tip unealtă

Aplicație secundară

group_name_2

Tarodare
group_name_7

Tarozi de maşini din HSS-E (-PM) UNC/2B
DenumireDescriereValoareUnitate
A1
Tip de filet2,184mm
A21
Diametrul nominal al filetului, metric2,184mm
A22
Diametrul nominal al filetului, inch0,086inch
A23
Număr de fileteUNC #2-56
A25
Codificare filet, exteriorUNC #2-56
A4
Număr de spire de filet per inch56
A5
Clasă de toleranță a filetului2B
A6
Diametru con de atac1,71mm
A9
Diametrul gâtului1,59mm
B1
Lungimea filetului7mm
B2
Lungime utilă12mm
B3
Cantitate rezerve de reascuțiremmmm
B8
Lungimea conului de atac2,04mm
B8
Lungimea canalului de prindere11,5mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii28
C3
Diametru de prindere, pe partea mașinii2,8mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă21mm
D1
Număr de muchii așchietoare2
D2
Sens eliceN
D3
Unghiul elicei0°
D7
Masă (greutate)0,004kg
F1
Sensul de așchiereR
G3
Formă de con de atacB
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorVAP
H4
Execuția sculeiS
H5
Acoperire/suprafațăVaporisiert
J1
StandardDIN 2184-1
J21
Număr articolM22213-UNC2
J22
Număr articol274
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL21F2800h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă25,86mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21F2800h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăVaporisiert
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii28
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei0°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral7°
GRADE
Denumire sort de la producătorVAP
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere11,5mm
LF
Lungime funcțională45mm
LS
Lungime coadă21mm
LSC
Lungime gaură de fixare20mm
LU
Lungime utilă12mm
NOF
Număr de muchii așchietoare2
OAL
Cantitate rezerve de reascuțire45,86mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 2184-1
TCTR
Clasă de toleranță a filetului2B
TD
Diametrul nominal al filetului, metric2,184mm
TDZ
Număr de filete2
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetUNC
THL
Lungimea filetului7mm
THSTS
Thread starts1
TPI
Număr de spire de filet per inch56
TSYC
Identificator imagineM22213
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio2,5
WT
Masă (greutate)0,004kg
XYWD
xyw plane distance-45mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E pentru mașini • Prototex® X·pert M • ≤3xD • UNC/2B • DIN 2184-1 • adecvat pentru găuri străpunse • VAP • UNC #2-56 • P=56

Descriere unealtă

Canal drept
Tarozi din HSS-E pentru găuri străpunse X∙pert M

Domenii de utilizare

Filetare în gaură străpunsă până la 3 × DN
ISO-P a doua utilizare principală de la 700 până la 1200 N/mm²
Oțeluri inoxidabile ISO-M de la 350 până la 1200 N/mm²

Avantajele Dvs.

Fiabilitate ridicată la materialele cu așchii lungi și cu tendință de lipire

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare2,8mm
l<sub>1</sub>Lungimea funcțională45mm
l<sub>9</sub>lungime pătrat de antrenare5mm
l<sub>3</sub>Lungime utilă12mm
NNumărul de canale2
CodificareCodificare sculăM22213-UNC2
D<sub>N</sub>Dimensiunea filetului2,184mm
D<sub>N</sub>-PDimensiunea filetuluiUNC #2-56
L<sub>c</sub>Lungimea firului7mm
Lățimea de prindereLățimea de prindere2,1mm
