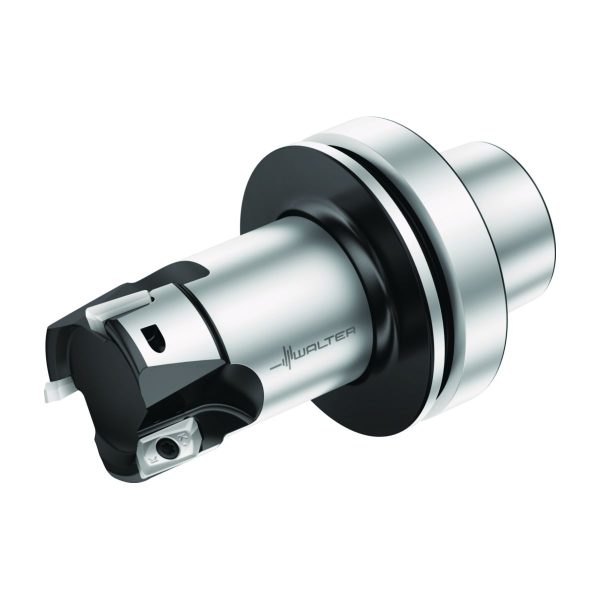

Freze de pătrundere în rampă M2331.051-H80F-04-15-MA-M2331.051-H80F-04-15-MA-0914622724
Freze de pătrundere în rampă M2331.051-H80F-04-15-MA-M2331.051-H80F-04-15-MA-0914622724

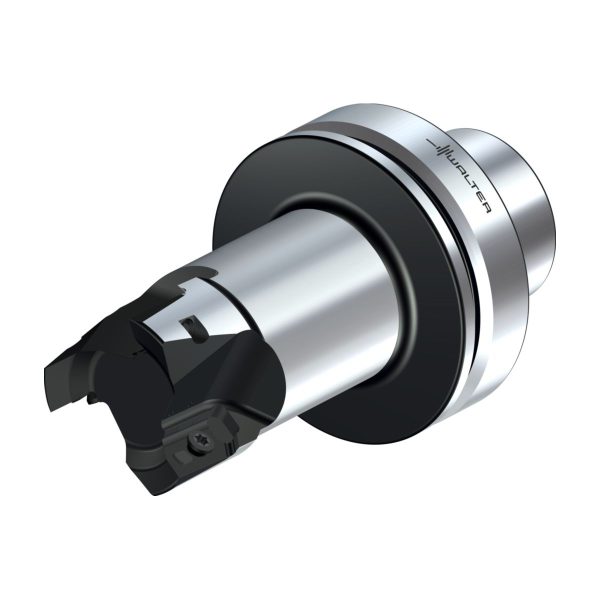

Freze de pătrundere în rampă - M2331.051-H80F-03-20-MA - imagine 2

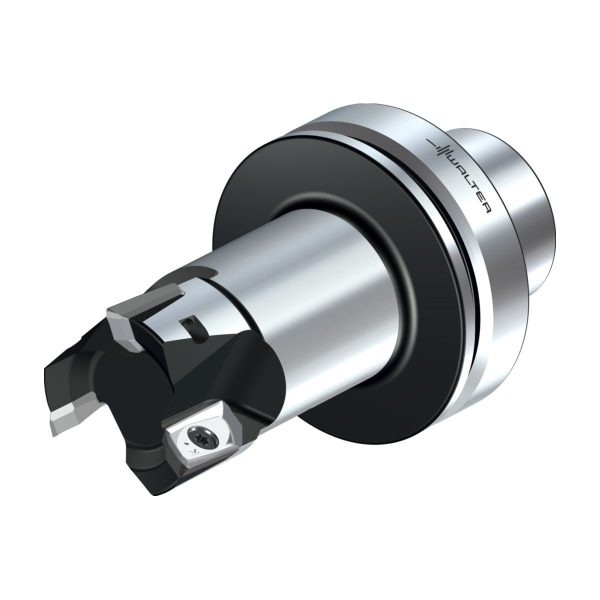

Freze de pătrundere în rampă - M2331.051-H80F-03-20-MA - imagine 3

Freze de pătrundere în rampă – M2331.051-H80F-03-20-MA

Freze de pătrundere în rampă M2331.051-H80F-04-15-MA-M2331.051-H80F-04-15-MA-0914622724 Freze de pătrundere în rampă – M2331-050-H80F-04-15-MA
Freze de pătrundere în rampă M2331.051-H80F-04-15-MA-M2331.051-H80F-04-15-MA-0914622724 Freze de pătrundere în rampă – M2331.051-H80F-04-15-MA

8.291,80 lei fără TVA - 10.033,08 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 7454321Familie produs: M2331 SKU: M2331.051-H80F-03-20-MA UPC: 0914621724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,975 kg
Dimensiuni 145 × 83 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M2331 (ZDGT..A..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)49,1mm
A3
Diametrul corpului49,1mm
B2
Lungimea muchiei așchietoare, max.20mm
B3
Lungime în consolă80mm
B4
Lungime utilă80mm
B5
Cantitate rezerve de reascuțire141,9mm
B6
Lungime cap80mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii4
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii080P
C3
Diametru de prindere, pe partea mașinii80mm
D6
Turație, maximă336001/min
D7
Masă (greutate)1,883kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.8,6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2331.051-H80F-03-20-MA
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$ZD20A5**3******
J6
Codare loc de separare pe partea mașiniiHSK04C080P$$$$
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFZI
LPR
Lungime în consolă110mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire141,9mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.20mm
BD
Diametrul corpului49,1mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiHSK04C080P$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere13mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii080P
DBC
Număr diametrul cercului de fugă gaură58
DC
Diametru muchie așchietoare 1 (diametru nominal)50,8mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază80mm
LU
Lungime utilă80mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire141,9mm
OHX
Lungime în consolă110mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.8,6°
RPMX
Turație, maximă336001/min
SC
Insert shape codeZ
TSYC
Identificator imagineM2331-H INCH
WT
Masă (greutate)1,883kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze de pătrundere în rampă M2331 • HSK – F with pins for Makino • κ=90° • inch • ZD .. 20A5 .. • Dc=51mm • Z=3

Descriere unealtă

Freze de pătrundere în rampă M2331 la 90° pentru frezare HSC
Precizie ridicată de concentricitate
Corp de bază cu echilibrare fină
Sunt posibile turații foarte mari

Domenii de utilizare

Metale neferoase (ISO N) precum aliaje maleabile din aluminiu sau aliaje din aluminiu-litiu
Prelucrare de componente structurale în construcția de avioane
Freze de degroșare și semifinisare de buzunare cu volum mare de șpan

Avantajele Dvs.

Fiabilitate ridicată, inclusiv la cele mai ridicate turații datorită siguranței anticentrifugale
Timpi scurți de prelucrare datorită volumului maxim de material așchiat
Durabilități mari datorită formării minime a depunerilor pe tăiș

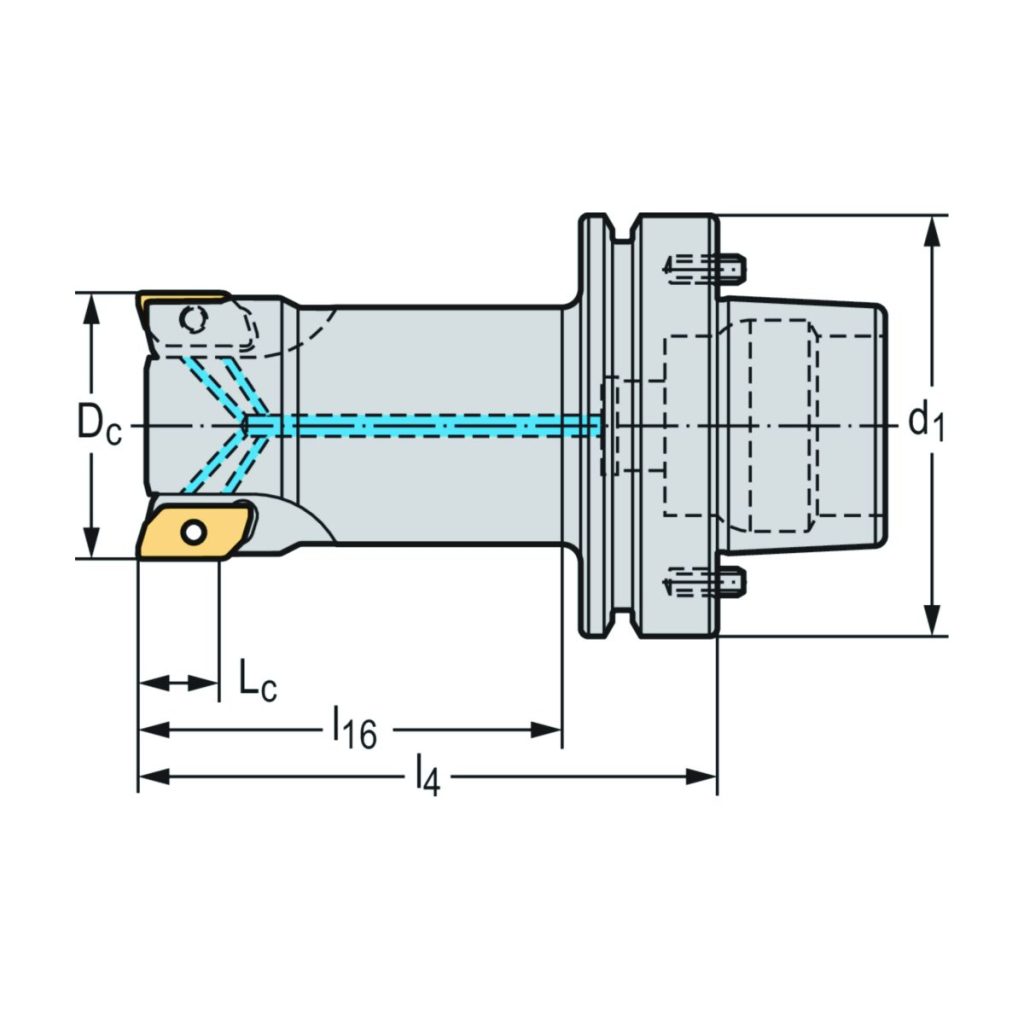

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,787inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare2inch
d<sub>1</sub>Diametrul de îmbinare3,15inch
l<sub>16</sub>Lungime utilă3,15inch
l<sub>4</sub>Lungimea maximă în consolă4,331inch
CodificareCodificare sculăM2331.051-H80F-03-20-MA
TipPlăcuțe amovibile posibileZD .. 20A5 ..
GreutateGreutatea4,151lbs
ZNumărul de dinți3
