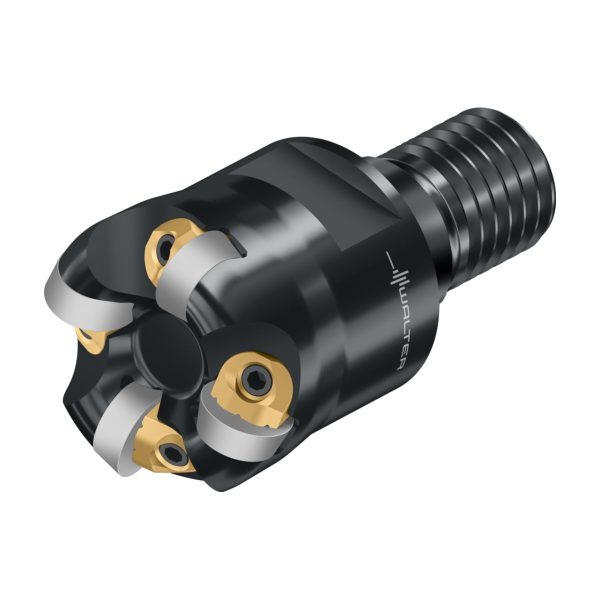

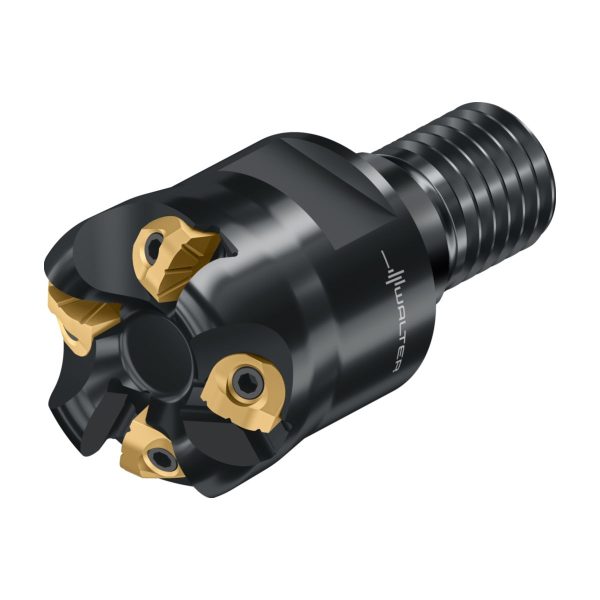

Freze de copiere cu plăcuțe rotunde – M2472-040-T36-04-06
3.629,33 lei fără TVA - 4.391,49 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,369 kg |
|---|---|
| Dimensiuni | 93 × 50 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze de copiere M2472 pentru plăcuţe ceramice RPGN.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 40 | mm |
A2 | Diametru muchie așchietoare 2 | 40 | mm |
A3 | Diametrul corpului | 38,8 | mm |
B2 | Lungimea muchiei așchietoare, max. | 40 | mm |
B3 | Lungime în consolă | 40 | mm |
B4 | Lungime utilă | 40 | mm |
B5 | Cantitate rezerve de reascuțire | 75 | mm |
B6 | Lungime cap | 40 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 360 | |
C3 | Diametru de prindere, pe partea mașinii | 36 | mm |
D11 | Tip de freză | N | |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 36200 | 1/min |
D7 | Masă (greutate) | 0,323 | kg |
D9 | Ajustabilitate | 0 | |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
E5 | Adâncimea de plonjare, max. | 0,6 | mm |
F1 | Sensul de așchiere | R | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 4 | |
G21 | Tip de fixare plăcuță amovibilă | C | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M2472-040-T36-04-06 | |
J22 | Codificare produs | 7581 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$RP1204001*A**00 | |
J42 | Codare loc de separare plăcuță amovibilă | RPGN 12 04 00 | |
J45 | Codificare plăcuță așchietoare, poz. A | RPGN 12 04 00 | |
J6 | Codare loc de separare pe partea mașinii | SAW01C0360$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 6 | mm |
BD | Diametrul corpului | 38,8 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SAW01C0360$$$$ | |
CICT | Cutting item count | 4 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 4 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 360 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 28 | mm |
DCX | Diametru muchie așchietoare 2 | 40 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 40 | mm |
LF | Lungime funcțională | 40 | mm |
LU | Lungime utilă | 40 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 75 | mm |
OHX | Lungime în consolă | 40 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 36200 | 1/min |
SC | Insert shape code | R | |
SSC | Insert seat size code | 12 | |
TSYC | Identificator imagine | M2472-T | |
ULDR | Usable length diameter ratio | 2,1 | |
WT | Masă (greutate) | 0,323 | kg |
XYWD | xyw plane distance | -40 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 4 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Inserție ceramică indexabilă – rotundă pozitivă – RPGN120400T01020 WIS10SKU: RPGN120400T01020 WIS10128,20 lei fără TVA - 155,12 lei cu TVA- Inserție ceramică indexabilă – rotundă pozitivă – RPGN120400T01020 WIS30SKU: RPGN120400T01020 WIS30128,20 lei fără TVA - 155,12 lei cu TVA
- Inserție ceramică indexabilă – rotundă pozitivă – RPGN120400E WIS10SKU: RPGN120400E WIS10128,20 lei fără TVA - 155,12 lei cu TVA
- Inserție ceramică indexabilă – rotundă pozitivă – RPGN120400E WIS30SKU: RPGN120400E WIS30128,20 lei fără TVA - 155,12 lei cu TVA
- Adaptor tip reducție – AK521.T45.50.T36SKU: AK521.T45.50.T36856,48 lei fără TVA - 1.036,34 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H63A.T36.115COSKU: AK531.H63A.T36.115CO2.976,27 lei fără TVA - 3.601,29 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H100A.T36.120COSKU: AK531.H100A.T36.120CO3.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z32.T36.140SKU: AK510.Z32.T36.140952,83 lei fără TVA - 1.152,92 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z32.T36.090SKU: AK510.Z32.T36.090813,66 lei fără TVA - 984,53 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z40.T36.230SKU: AK510.Z40.T36.2301.140,19 lei fără TVA - 1.379,63 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z40.T36.130SKU: AK510.Z40.T36.130968,89 lei fără TVA - 1.172,36 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK541.BT50.T36.170COSKU: AK541.BT50.T36.170CO2.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK541.BT40.T36.125COSKU: AK541.BT40.T36.125CO1.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S40.T36.115COSKU: AK541.S40.T36.115CO1.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S50.T36.150COSKU: AK541.S50.T36.150CO2.103,73 lei fără TVA - 2.545,51 lei cu TVA
- Adaptor NCT – AK520.N63.T36.095SKU: AK520.N63.T36.0952.060,91 lei fără TVA - 2.493,70 lei cu TVA
- Adaptor NCT – AK520.N80.T36.070COSKU: AK520.N80.T36.070CO2.499,85 lei fără TVA - 3.024,82 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T36.220SKU: AK540.BT50.T36.2202.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T36.120SKU: AK540.BT50.T36.1201.948,49 lei fără TVA - 2.357,67 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T36.170SKU: AK540.BT50.T36.1702.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T36.270SKU: AK540.BT50.T36.2702.676,50 lei fără TVA - 3.238,57 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T36.100SKU: AK540.BT40.T36.1001.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T36.125SKU: AK540.BT40.T36.1251.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T36.070COSKU: AK540.BT50.T36.070CO1.729,02 lei fără TVA - 2.092,11 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T36.075COSKU: AK540.BT40.T36.075CO1.402,49 lei fără TVA - 1.697,01 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T36.250SKU: AK540.S50.T36.2502.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T36.050COSKU: AK540.S50.T36.050CO1.632,67 lei fără TVA - 1.975,53 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T36.100SKU: AK540.S50.T36.1001.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T36.150SKU: AK540.S50.T36.1502.103,73 lei fără TVA - 2.545,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T36.200SKU: AK540.S50.T36.2002.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T36.090SKU: AK540.S40.T36.0901.429,25 lei fără TVA - 1.729,39 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T36.065SKU: AK540.S40.T36.0651.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T36.115SKU: AK540.S40.T36.1151.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T36.040COSKU: AK540.S40.T36.040CO1.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C5.T36.55SKU: AK580.C5.T36.552.853,15 lei fără TVA - 3.452,31 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C6.T36.60SKU: AK580.C6.T36.603.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C4.T36.55COSKU: AK580.C4.T36.55CO2.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C8.T36.60SKU: AK580.C8.T36.603.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T36.090SKU: AK530.H63A.T36.0902.976,27 lei fără TVA - 3.601,29 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T36.115SKU: AK530.H63A.T36.1152.976,27 lei fără TVA - 3.601,29 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T36.065COSKU: AK530.H63A.T36.065CO2.703,27 lei fără TVA - 3.270,96 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T36.270SKU: AK530.H100A.T36.2704.732,05 lei fără TVA - 5.725,78 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T36.170SKU: AK530.H100A.T36.1704.057,57 lei fără TVA - 4.909,66 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T36.220SKU: AK530.H100A.T36.2204.394,81 lei fără TVA - 5.317,72 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T36.120SKU: AK530.H100A.T36.1203.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T36.070COSKU: AK530.H100A.T36.070CO3.383,10 lei fără TVA - 4.093,55 lei cu TVA
- Cheie – SD2000-2.5 SWSKU: SD2000-2.5 SW90,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS1386SKU: FS13862.366,03 lei fără TVA - 2.862,90 lei cu TVA
- Cheie – FS1392SKU: FS1392532,09 lei fără TVA - 643,83 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – ISO2936-2,5SKU: ISO2936-2,528,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Pană – CW1002-RXGN12SKU: CW1002-RXGN12347,41 lei fără TVA - 420,37 lei cu TVA
- Şuruburi fără cap – FS1161SKU: FS116126,55 lei fără TVA - 32,13 lei cu TVA
Descriere
Freze de copiere cu plăcuțe rotunde M2472 • ScrewFit • metric • RP .. 1204 .. • Dc=28mm • Z=4
Descriere unealtă
M2472 – Freze cu plăcuțe ceramice pozitive

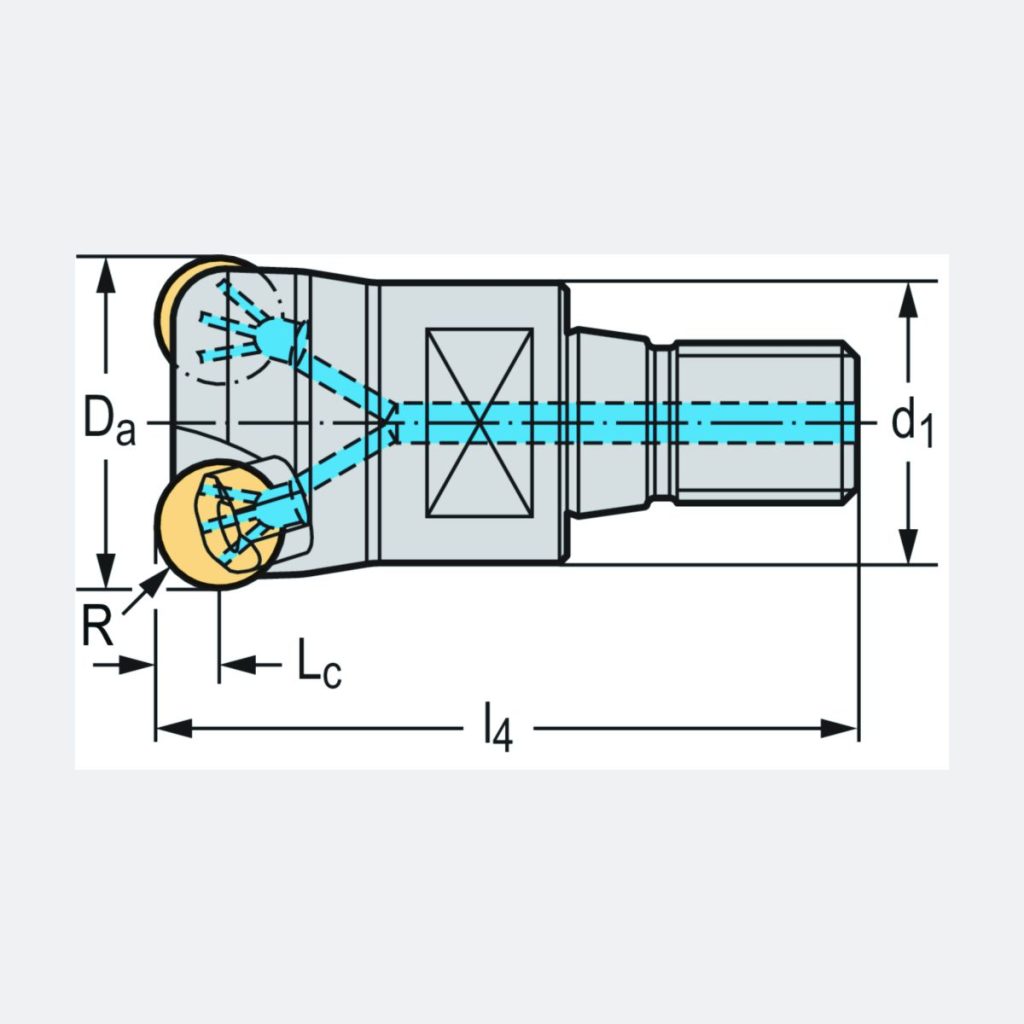

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 6 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 36 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 40 | mm |
| l<sub>4</sub> | Lungimea funcțională | 40 | mm |
| Codificare | Codificare sculă | M2472-040-T36-04-06 | |
| R | Rază la colț | 6,35 | mm |
| Tip | Plăcuțe amovibile posibile | RPGN1204 .. | |
| Greutate | Greutatea | 0,32 | kg |
| Z | Numărul de dinți | 4 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 4 |
