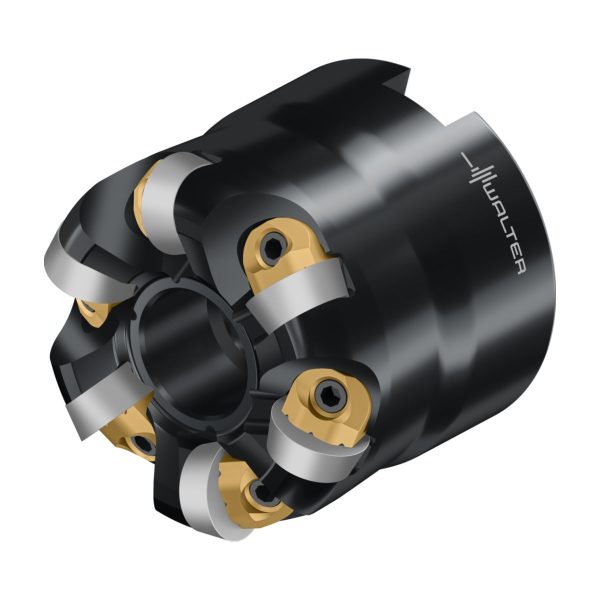

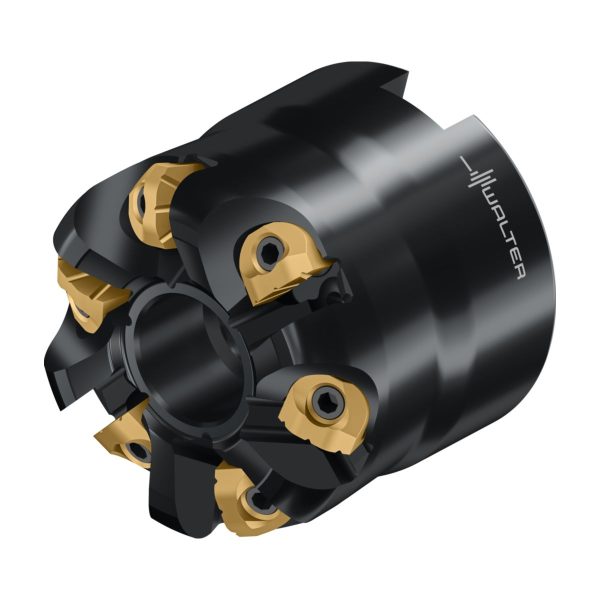

Freze de copiere cu plăcuțe rotunde – M2472-050-B22-06-06
4.828,41 lei fără TVA - 5.842,38 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,484 kg |
|---|---|
| Dimensiuni | 98 × 70 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze de copiere M2472 pentru plăcuţe ceramice RPGN.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 50 | mm |
A2 | Diametru muchie așchietoare 2 | 50 | mm |
A3 | Diametrul corpului | 48,4 | mm |
A4 | Diametrul butucului | 0 | mm |
A5 | Diametru de teșire, gaură de montaj | 0 | mm |
B2 | Adâncime de așchiere | 6 | mm |
B5 | Cantitate rezerve de reascuțire | 45 | mm |
B71 | Lungime funcțională | 45 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 220 | |
C3 | Diametru de prindere, pe partea mașinii | 22 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 32400 | 1/min |
D7 | Masă (greutate) | 0,402 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
E5 | Adâncimea de plonjare, max. | 0,6 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 6 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 6 | |
G13 | Număr de plăcuțe amovibile poziția A | 6 | |
G21 | Tip de fixare plăcuță amovibilă | C | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO6462 | |
J11 | Număr standard sub formă de litere | A | |
J21 | Număr articol | M2472-050-B22-06-06 | |
J3 | Siglă companie | W | |
J41 | Siglă companie | ISO$RP1204001*A**00 | |
J42 | Codificare plăcuță așchietoare, poz. A | RPGN 12 04 00 | |
J45 | Codificare plăcuță așchietoare, poz. A | RPGN 12 04 00 | |
J6 | Codare loc de separare pe partea mașinii | FDA12G2200$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 6 | mm |
BD | Diametrul corpului | 48,4 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G2200$$$$ | |
CICT | Cutting item count | 6 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 6 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 220 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 38 | mm |
DCX | Diametru muchie așchietoare 2 | 50 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 45 | mm |
LF | Lungime funcțională | 45 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 45 | mm |
OHX | Lungime în consolă | 45 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 32400 | 1/min |
SC | Insert shape code | R | |
SSC | Insert seat size code | 12 | |
TSYC | Identificator imagine | M2472-B1 | |
ULDR | Usable length diameter ratio | 1,92 | |
WT | Masă (greutate) | 0,402 | kg |
XYWD | xyw plane distance | -45 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Inserție ceramică indexabilă – rotundă pozitivă – RPGN120400T01020 WIS10SKU: RPGN120400T01020 WIS10128,20 lei fără TVA - 155,12 lei cu TVA- Inserție ceramică indexabilă – rotundă pozitivă – RPGN120400T01020 WIS30SKU: RPGN120400T01020 WIS30128,20 lei fără TVA - 155,12 lei cu TVA
- Inserție ceramică indexabilă – rotundă pozitivă – RPGN120400E WIS10SKU: RPGN120400E WIS10128,20 lei fără TVA - 155,12 lei cu TVA
- Inserție ceramică indexabilă – rotundă pozitivă – RPGN120400E WIS30SKU: RPGN120400E WIS30128,20 lei fără TVA - 155,12 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.22SKU: AK155M.0.63.030.222.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.50.025.22SKU: AK155M.0.50.025.222.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C4.055.22SKU: AK155.8.C4.055.222.285,73 lei fără TVA - 2.765,73 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.22SKU: AK155.8.C8.030.222.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.025.22SKU: AK155.8.C6.025.222.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-160SKU: AB001-S40-B22-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.025.22SKU: AK155.8.C5.025.221.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-035SKU: AB001-S40-B22-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-100SKU: AB001-S40-B22-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-035SKU: AB001-S50-B22-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-100SKU: AB001-S50-B22-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-160SKU: AB001-S50-B22-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-160SKU: AB001-J50-B22-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-055SKU: AB001-J50-B22-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-100SKU: AB001-J50-B22-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-160SKU: AB001-J40-B22-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-035SKU: AB001-J40-B22-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-100SKU: AB001-J40-B22-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-160SKU: AB001-H63-B22-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-050SKU: AB001-H63-B22-0501.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-100SKU: AB001-H63-B22-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-050SKU: AB001-H100-B22-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-100SKU: AB001-H100-B22-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-160SKU: AB001-H100-B22-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B22-210SKU: AC001-J40-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B22-210SKU: AC001-J50-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B22-210SKU: AC001-S50-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S40-B22-210SKU: AC001-S40-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B22-210SKU: AC001-C6-B22-21029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B22-210SKU: AC001-H63-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B22-210SKU: AC001-H100-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B22-210SKU: AC001-C8-B22-21032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Cheie – SD2000-2.5 SWSKU: SD2000-2.5 SW90,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – ISO2936-2,5SKU: ISO2936-2,528,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Pană – CW1002-RXGN12SKU: CW1002-RXGN12347,41 lei fără TVA - 420,37 lei cu TVA
- Şuruburi fără cap – FS1161SKU: FS116126,55 lei fără TVA - 32,13 lei cu TVA
Descriere
Freze de copiere cu plăcuțe rotunde M2472 • antrenare transversală cu gaură cilindrică DIN 138 • metric • RP .. 1204 .. • Dc=38mm • Z=6
Descriere unealtă
M2472 – Freze cu plăcuțe ceramice pozitive

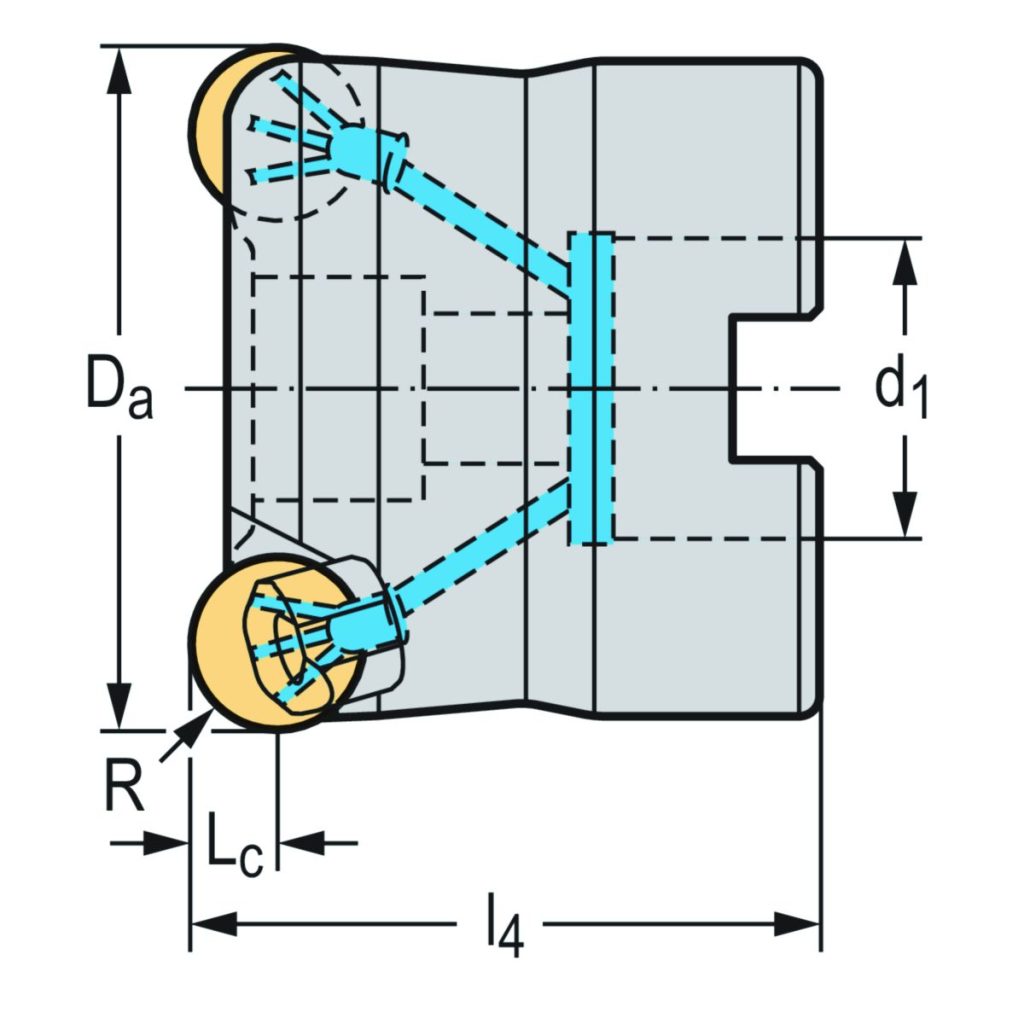

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 6 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 22 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 50 | mm |
| l<sub>4</sub> | Lungimea funcțională | 45 | mm |
| Codificare | Codificare sculă | M2472-050-B22-06-06 | |
| R | Rază la colț | 6,35 | mm |
| Tip | Plăcuțe amovibile posibile | RPGN1204 .. | |
| Greutate | Greutatea | 0,4 | kg |
| Z | Numărul de dinți | 6 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 6 |
