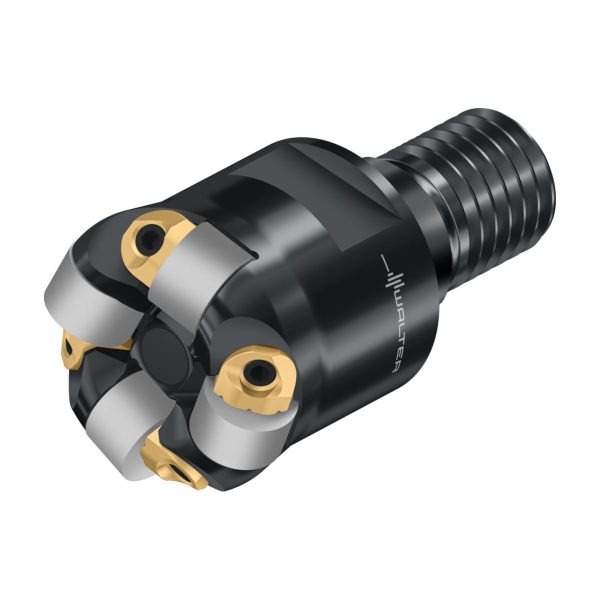

Freze de copiere cu plăcuțe rotunde – M2473-040-T36-04-06

Freze frontale M5011-160-B40-18-08-M5011-160-B40-18-08-4063464447152 Freze frontale – M5011-160-B40-18-08
Freze de copiere cu plăcuțe rotunde M2473-063-B27-06-06-M2473-063-B27-06-06-0631796727 Freze de copiere cu plăcuțe rotunde – M2473-050-B22-05-06

3.629,33 lei fără TVA - 4.391,49 lei cu TVA

PMKNSHO
●●
Numărul articolului: 7937910Familie produs: M2473 SKU: M2473-040-T36-04-06 UPC: 0631794727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,356 kg
Dimensiuni 93 × 50 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M2473 pentru plăcuţe ceramice RNGN..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)40mm
A2
Diametru muchie așchietoare 240mm
A3
Diametrul corpului39mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire75mm
B6
Lungime cap40mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii360
C3
Diametru de prindere, pe partea mașinii36mm
D11
Tip de frezăN
D6
Turație, maximă256001/min
D7
Masă (greutate)0,31kg
D9
Ajustabilitate0
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,2mm
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G13
Număr de plăcuțe amovibile poziția A4
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2473-040-T36-04-06
J22
Codificare produs7582
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$RN1207001*A**00
J42
Codificare plăcuță așchietoare, poz. ARNGN 12 07 00
J45
Codificare plăcuță așchietoare, poz. ARNGN 12 07 00
J6
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului39mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii360
DC
Diametru muchie așchietoare 1 (diametru nominal)28mm
DCX
Diametru muchie așchietoare 240mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire75mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă256001/min
SC
Insert shape codeR
SSC
Insert seat size code12
TSYC
Identificator imagineM2473-T
ULDR
Usable length diameter ratio2,1
WT
Masă (greutate)0,31kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de copiere cu plăcuțe rotunde M2473 • ScrewFit • metric • RN .. 1207 .. • Dc=28mm • Z=4

Descriere unealtă

M2473 – Freze cu plăcuțe ceramice cu două fețe

Domenii de utilizare

Materiale: Nimonic, Haynes, Inconel, Stellite, Udimet, Waspaloy etc.
Ideal pentru degroșarea aliajelor refractare (HRSA)
Utilizare fără agent de răcire – se poate utiliza aer comprimat sau MQL
Pentru a proteja muchia așchietoare la pătrunderea sculei, utilizați strategia »roll-in«

Avantajele Dvs.

Rezistență excelentă la uzură și tenacitate pentru o producție fiabilă
Posibilitate de prelucrare a unei varietăți mari de aliaje refractare (HRSA)
Reducerea costurilor per piesă datorită productivității ridicate
Ecranarea fluxului de așchii de la freză datorită alimentării direcționate cu aer comprimat, prin intermediul unei prinderi cu pană
Protecție împotriva sudurilor de material prin acoperirea penei de prindere

Grade

Prima opțiune pentru frezare: sorturi SiAlON datorită rezistenței înalte la șocurile termice
WIS10: pentru condiții foarte stabile cu o rezistență mare la uzură
WIS30: pentru utilizare universală datorită tenacității mari

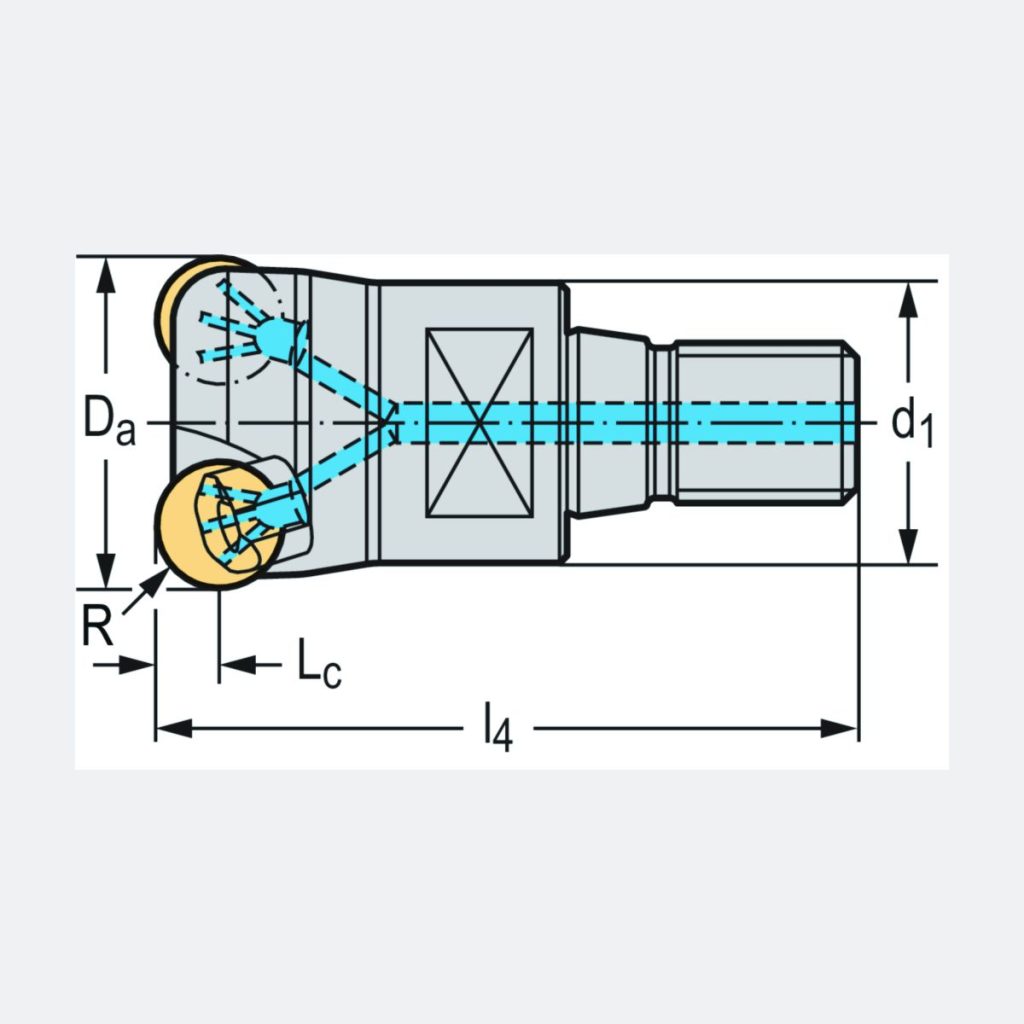

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
d<sub>1</sub>Diametrul de îmbinare36mm
D<sub>a</sub>Diametrul maxim de tăiere40mm
l<sub>4</sub>Lungimea funcțională40mm
CodificareCodificare sculăM2473-040-T36-04-06
RRază la colț6,35mm
TipPlăcuțe amovibile posibileRNGN1207 ..
GreutateGreutatea0,31kg
ZNumărul de dinți4
Nr. PlăcuțeNumărul de plăcuțe amovibile4
