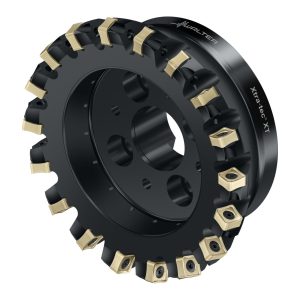

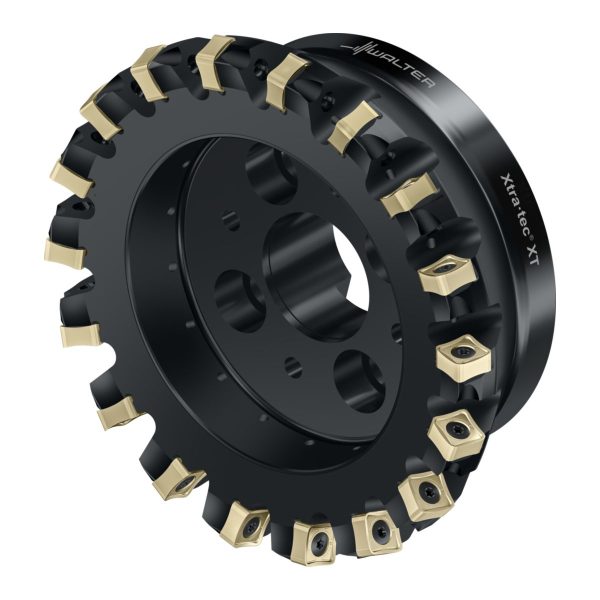

Freze frontale – M5011-160-B40-18-08

Freze frontale M5011-100-B32-11-08-M5011-100-B32-11-08-4063464447121 Freze frontale – M5011-100-B32-11-08
Freze de copiere cu plăcuțe rotunde M2473-040-T36-04-06-M2473-040-T36-04-06-0631794727 Freze de copiere cu plăcuțe rotunde – M2473-040-T36-04-06

8.944,86 lei fără TVA - 10.823,28 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 8242081Familie produs: M5011 SKU: M5011-160-B40-18-08 EAN: 4063464447152 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 5,601 kg
Dimensiuni 275 × 130 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5011 pentru plăcuţe SN.X1205..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)165,5mm
A2
Diametru muchie așchietoare 2165,5mm
A3
Diametrul corpului162mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere8mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă100001/min
D7
Masă (greutate)4,682kg
E1
Unghiul de atac75°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,75mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință18
F22
Număr de muchii așchietoare active, pe partea frontală18
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level18
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereC
J21
Număr articolM5011-160-B40-18-08
J22
Codificare produs8034
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1205**3N*EN**
J42
Codificare plăcuță așchietoare, poz. ASNGX1205ENN-F67
J45
Codificare plăcuță așchietoare, poz. ASNGX1205ENN-F67
J6
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului162mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
CICT
Cutting item count18
CICT (F)
Număr de plăcuțe amovibile poziția A18
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
DBC
Număr diametrul cercului de fugă gaură6,67E+15
DC
Diametru muchie așchietoare 1 (diametru nominal)160mm
DCX
Diametru muchie așchietoare 2165,5mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac75°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă100001/min
SC
Insert shape codeS
TSYC
Identificator imagineM5011-B2
ULDR
Usable length diameter ratio0,64
WT
Masă (greutate)4,682kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală18
ZEFP
Număr de muchii așchietoare active, pe circumferință18

Descriere

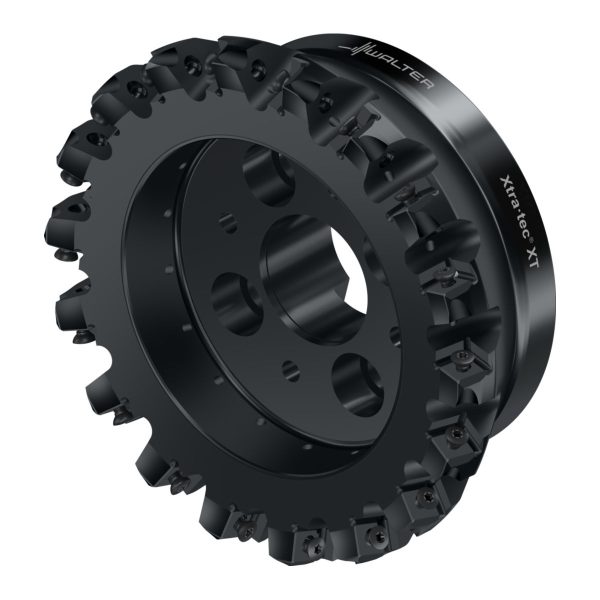

Freze frontale M5011 • Xtra·tec® XT • Parallel bore DIN 138 transverse keyway • κ=75° • metric • SN .. 1205 .. • Dc=160mm • Z=18

Descriere unealtă

2 variante de pas pentru scule cu o mărime a plăcuței SN.X1205..
Variantă cu plăcuță de așezare din carbură metalică
Unghi de atac de 75°
Diametre de 50–160 mm
adâncime de așchiere de 8 mm
Freze frontale Xtra·tec® XT M5011

Domenii de utilizare

Materiale din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile​
Frezare plană: degroșare și finisare cu plăcuță Wiper​
Frezare plană cu adâncime mare de așchiere​
Poate fi utilizată și pe mașini cu putere redusă datorită așchierii pozitive, line​

Avantajele Dvs.

Stabilitate ridicată în condiții variabile
Fiabilitate înaltă datorită plăcuțelor amovibile stabile, cu două fețe, și plăcuței de așezare din carbură metalică
Rentabilitate datorită costurilor reduse cu materialul așchietor​
Manevrare foarte bună datorită șurubului de strângere ușor accesibil (sunt evitate erorile de montaj)

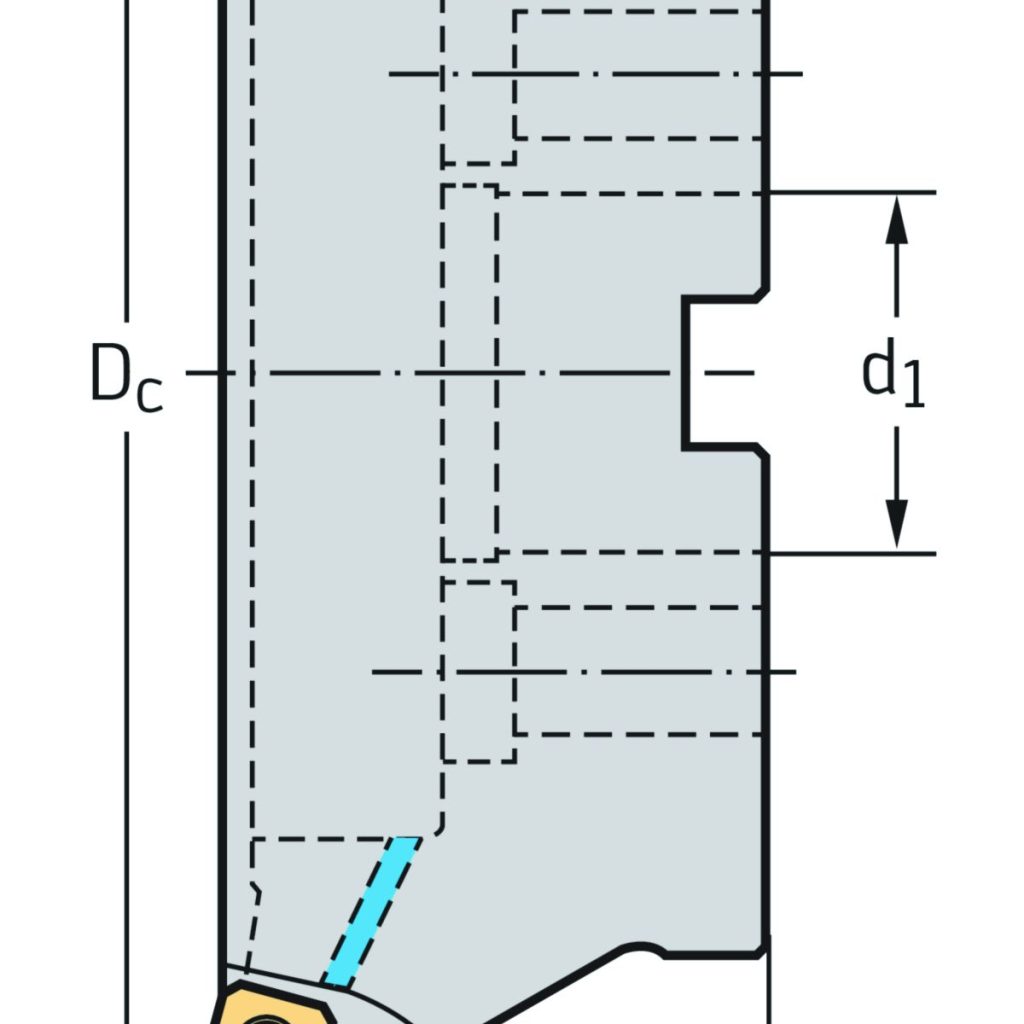

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
D<sub>c</sub>Diametrul muchiei așchietoare160mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăM5011-160-B40-18-08
TipPlăcuțe amovibile posibileSN . X1205 ..; XNGX1205ENN
GreutateGreutatea4,68kg
ZNumărul de dinți18
Nr. PlăcuțeNumărul de plăcuțe amovibile18
