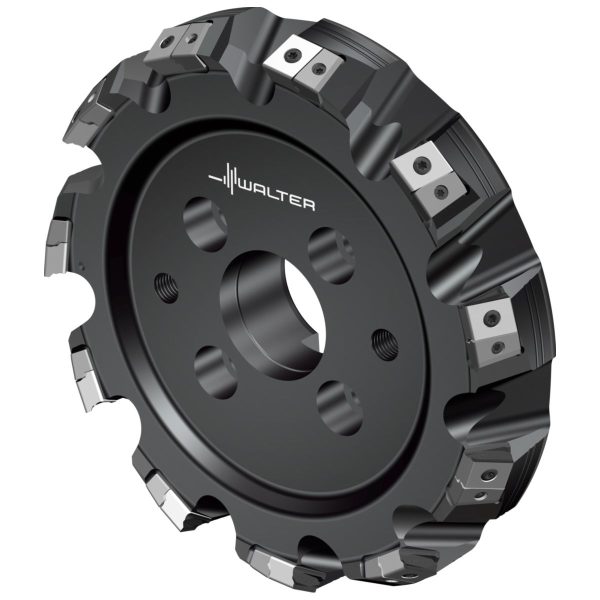

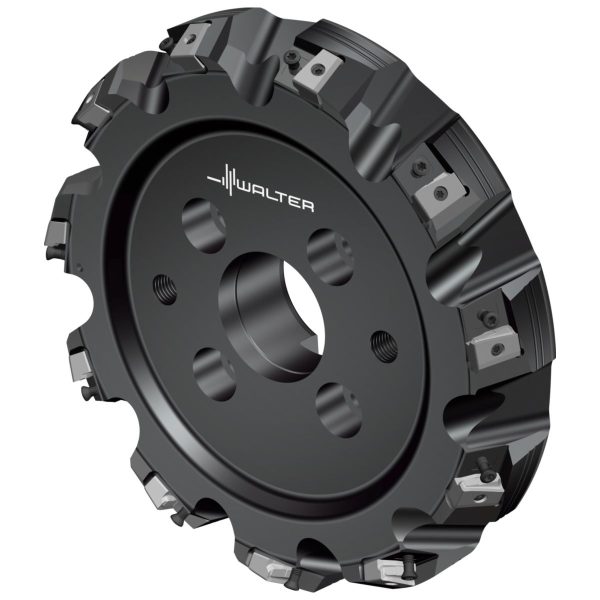

Freze frontale pentru așchiere dificilă – M3016-250-B60-11-16

Freze frontale pentru așchiere dificilă M3016-315-B60-13-16-M3016-315-B60-13-16-0757527725 Freze frontale pentru așchiere dificilă – M3016-200-B60-09-16
Freze frontale pentru așchiere dificilă M3016-315-B60-13-16-M3016-315-B60-13-16-0757527725 Freze frontale pentru așchiere dificilă – M3016-315-B60-13-16

14.222,92 lei fără TVA - 17.209,73 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 6657756Familie produs: M3016 SKU: M3016-250-B60-11-16 UPC: 0757526725 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 16,700 kg
Dimensiuni 380 × 120 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M3016 pt. tip plăcuţă LNMX201012R..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)268,6mm
A2
Diametru muchie așchietoare 2268,6mm
A3
Diametrul corpului267,4mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere16mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii600
C3
Diametru de prindere, pe partea mașinii60mm
D4
Ajustabilitate0
D6
Turație, maximă9001/min
D7
Masă (greutate)16kg
E1
Unghiul de atac60°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.4mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință11
F22
Număr de muchii așchietoare active, pe partea frontală11
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level11
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM3016-250-B60-11-16
J22
Codificare produs5146
J3
Siglă companieW
J41
Siglă companieWR$$LN2010123R*XT12
J42
Codificare plăcuță așchietoare, poz. ALNMX 20 10 12
J45
Codificare plăcuță așchietoare, poz. ALNMX 20 10 12
J6
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.16mm
BD
Diametrul corpului267,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK02G6000$$$$
CICT
Cutting item count11
CICT (F)
Număr de plăcuțe amovibile poziția A11
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii600
DBC
Număr diametrul cercului de fugă gaură1,016E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)250mm
DCX
Diametru muchie așchietoare 2268,6mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac60°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare1000
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă9001/min
SC
Insert shape codeL
SSC
Insert seat size code20
TSYC
Identificator imagineM3016-B3
ULDR
Usable length diameter ratio0,645
WT
Masă (greutate)16kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală11
ZEFP
Număr de muchii așchietoare active, pe circumferință11

Descriere

Freze frontale pentru așchiere dificilă M3016 • Walter BLAXX • Parallel bore DIN 138 transverse keyway • κ=60° • metric • LN .. 2010 .. • Dc=250mm • Z=11

Descriere unealtă

Freze frontale Walter BLAXX 60° pentru prelucrări grele
Plăcuță amovibilă tangențială cu 4 muchii așchietoare
Adâncime de așchiere de 16 mm
Contact al plăcuței amovibile pe caseta de așezare din carbură metalică cu funcție de tăiere de siguranță
Protecție anticoroziune și antiuzură datorită tratamentului special al suprafețelor

Domenii de utilizare

Frezare plană cu cele mai ridicate volume de așchiere în toate oțelurile și fontele
Piese voluminoase, precum carcase de mașini pentru rotoare de instalații eoliene, plăci din oțel de laminoare, motoare de mare putere etc.

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuțelor amovibile tangențiale stabile
Eficiență economică ridicată
Volum mare de așchii îndepărtate
Costuri reduse cu sortul datorită celor 4 muchii așchietoare per plăcuță amovibilă
Funcția tăiere de siguranță a casetei de așezare protejează corpul în cazul ruperii plăcuței

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare16mm
D<sub>c</sub>Diametrul muchiei așchietoare250mm
d<sub>1</sub>Diametrul de îmbinare60mm
D<sub>a</sub>Diametrul maxim de tăiere268,6mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăM3016-250-B60-11-16
TipPlăcuțe amovibile posibileLNMX201012R
GreutateGreutatea16kg
ZNumărul de dinți11
Nr. PlăcuțeNumărul de plăcuțe amovibile11
