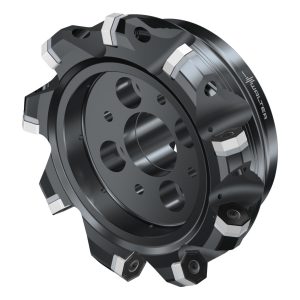

Freze frontale heptagon - M3024-160-B40-09-06 - imagine 3

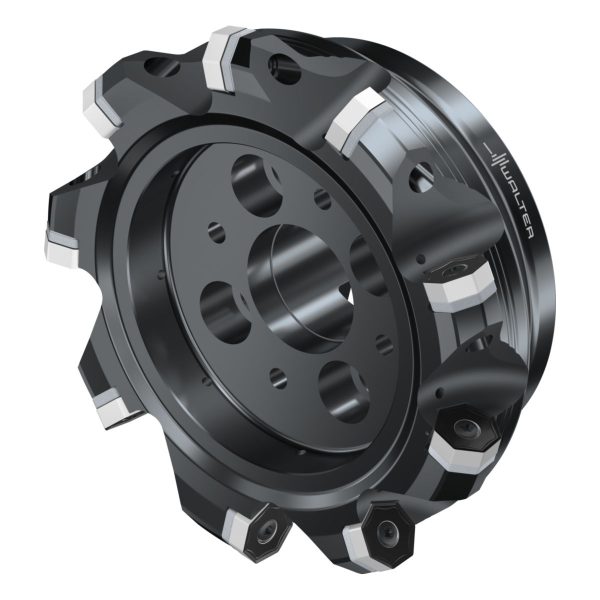

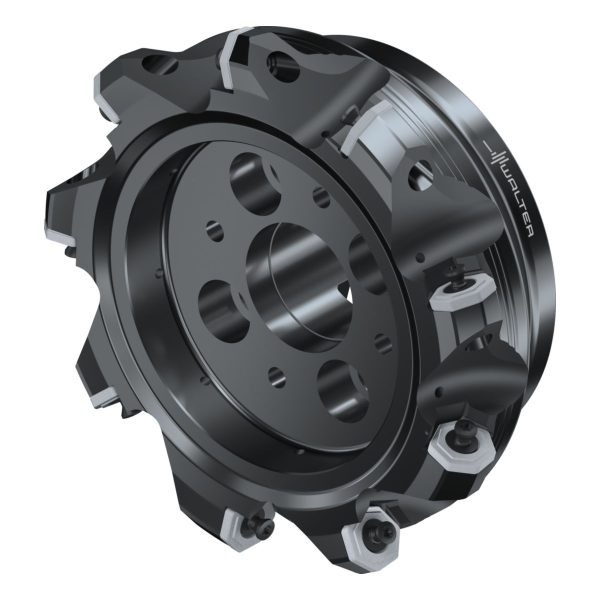

Freze frontale heptagon – M3024-160-B40-09-06

Freze frontale heptagon M3024.152-B38-12-04-M3024.152-B38-12-04-0780407724 Freze frontale heptagon – M3024.076-B26-06-06
Freze frontale heptagon M3024.152-B38-12-04-M3024.152-B38-12-04-0780407724 Freze frontale heptagon – M3024-050-B22-04-04

8.286,44 lei fără TVA - 10.026,59 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6943593Familie produs: M3024 SKU: M3024-160-B40-09-06 UPC: 0821346724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 6,546 kg
Dimensiuni 260 × 130 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M3024 pt. tip plăcuţă XNMU0906..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)172,86mm
A2
Diametru muchie așchietoare 2172,86mm
A3
Diametrul corpului171,409mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere6mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă41001/min
D7
Masă (greutate)6,486kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,5mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință9
F22
Număr de muchii așchietoare active, pe partea frontală9
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level9
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM3024-160-B40-09-06
J22
Codificare produs5145
J3
Siglă companieW
J41
Siglă companieWR$$XN0906**3N*AN**
J42
Codificare plăcuță așchietoare, poz. AXNGU 09 06 12
J45
Codificare plăcuță așchietoare, poz. AXNGU 09 06 12
J6
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului171,409mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
CICT
Cutting item count9
CICT (F)
Număr de plăcuțe amovibile poziția A9
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
DBC
Număr diametrul cercului de fugă gaură6,67E+15
DC
Diametru muchie așchietoare 1 (diametru nominal)160mm
DCX
Diametru muchie așchietoare 2172,86mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare1400
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă41001/min
SC
Insert shape codeX
SSC
Insert seat size code7
TSYC
Identificator imagineM3024-B2-06
ULDR
Usable length diameter ratio0,64
WT
Masă (greutate)6,486kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală9
ZEFP
Număr de muchii așchietoare active, pe circumferință9

Descriere

Freze frontale heptagon M3024 • Walter BLAXX • Parallel bore DIN 138 transverse keyway • κ=45° • metric • XN .. 0906 .. • Dc=160mm • Z=9

Descriere unealtă

Freze frontale Walter BLAXX 45° M3024
Protecție la coroziune și uzură prin tratamentul special al suprafeței Walter BLAXX

Domenii de utilizare

Frezare plană în toate materialele din oțel și fontă, precum și în oțeluri inoxidabile
Perfect pentru prelucrarea pieselor în producția de masă, de exemplu, turbocompresoare
Domenii de utilizare: Industria constructoare de mașini și alte ramuri

Avantajele Dvs.

Eficiență economică ridicată chiar și pe mașini cu putere redusă
Așchiere lină și volum mare de așchii îndepărtate datorită geometriei pozitive a muchiei așchietoare
Fiabilitate ridicată datorită plăcuțelor amovibile stabile
Plăcuța de așezare din carbură metalică permite o așezare optimă și un avans mare pe dinte

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare160mm
d<sub>1</sub>Diametrul de îmbinare40mm
D<sub>a</sub>Diametrul maxim de tăiere172,86mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăM3024-160-B40-09-06
TipPlăcuțe amovibile posibileXN . U0906 ..; XNGX0906ANN
GreutateGreutatea6,49kg
ZNumărul de dinți9
Nr. PlăcuțeNumărul de plăcuțe amovibile9
