Freze știulete – M3255.076-B31-06-80

Freze știulete M3255-080-B32-05-58-M3255-080-B32-05-58-0911625724 Freze știulete – M3255.051-B26-05-57
Freze știulete M3255-080-B32-05-58-M3255-080-B32-05-58-0911625724 Freze știulete – M3255.051-B19-04-46

12.841,85 lei fără TVA - 15.538,64 lei cu TVA

PMKNSHO
●●●●
Numărul articolului: 7440200Familie produs: M3255 SKU: M3255.076-B31-06-80 UPC: 0911596724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,671 kg
Dimensiuni 135 × 128 mm
Domeniu de utilizare

Aplicație principală

,

Diametrul butucului

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M3255 pentru LN..1206.. şi XN..1206.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)72,4mm
A3
Diametrul corpului72,4mm
A4
Diametrul butucului72,4mm
B11
Lățime minimă de așchiere1,9mm
B2
Adâncime de așchiere1,9mm
B5
Cantitate rezerve de reascuțire107,95mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D11
Diametru de prindere, pe partea mașinii31,75mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă163001/min
D7
Masă (greutate)2,343kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință6
F22
Număr de muchii așchietoare active, pe partea frontală6
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level36
G13
Număr de plăcuțe amovibile poziția A6
G15
Număr de plăcuțe amovibile poziția B36
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM3255.076-B31-06-80
J22
Codificare produs5183
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$XN1306083R***40
J51
Codare loc de separare plăcuță amovibilăWR$$LN1206043R***04
J6
Codare loc de separare pe partea mașiniiFDA12S1250$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.40mm
BD
Diametrul corpului72,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1250$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A6
CICT (S)
Număr de plăcuțe amovibile poziția B36
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideS
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1250
DC
Diametru muchie așchietoare 1 (diametru nominal)76,2mm
DCX
Diametru muchie așchietoare 276,2mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază107,95mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire107,95mm
OHX
Lungime în consolă107,95mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă163001/min
SC
Insert shape codeX
TQ
Torque4Nm
TSYC
Identificator imagineM3255-UB1
ULDR
Usable length diameter ratio1,33
WT
Masă (greutate)2,343kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală6
ZEFP
Număr de muchii așchietoare active, pe circumferință6

Nu au fost găsite produse.

Descriere

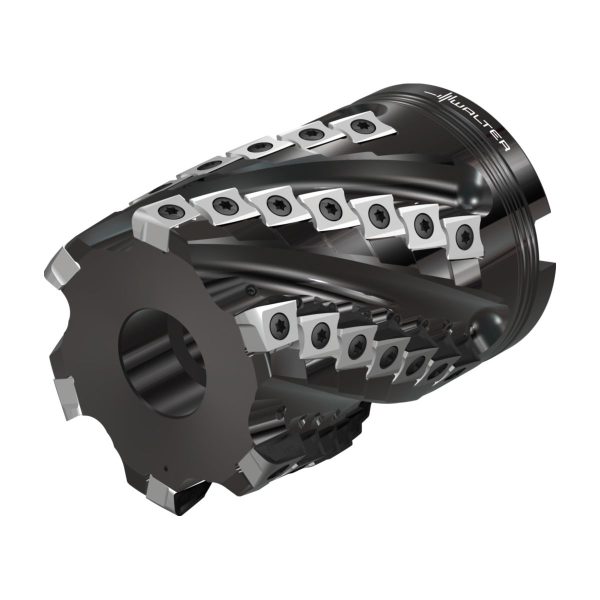

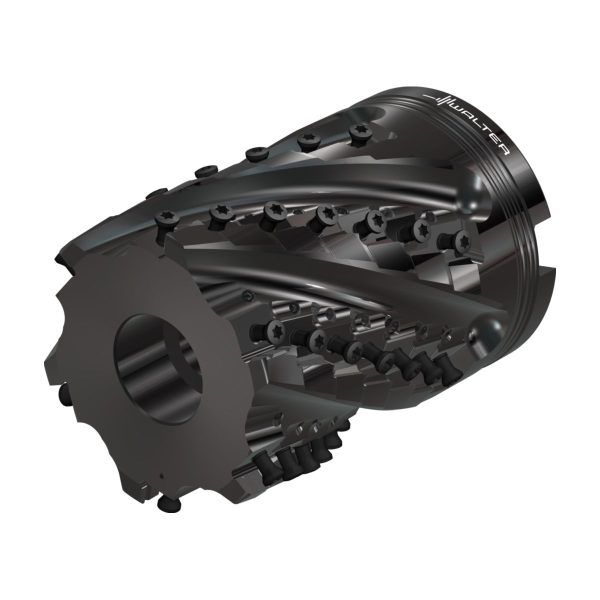

Freze știulete M3255 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • LN .. 1206 .. • Dc=76mm • Z=6

Descriere unealtă

Freze știulete Walter BLAXX M3255
Freză știulete cu dantură completă, cu plăcuțe amovibile tangențiale
4 muchii așchietoare pe circumferință, 2 muchii așchietoare pe plăcuța frontală
Volum mare de carbură în direcția forței de așchiere
Miez întărit datorită sistemului de plăcuțe amovibile tangențiale
Precizie de 90° pe componentă
Evacuare bună a așchiilor prin alimentarea punctuală cu lichid de răcire și camera optimă pentru așchii

Domenii de utilizare

Pentru frezare de caneluri, frezare cilindro-frontală, frezare pe contur și frezare de buzunare în aliaje de titan
Pentru prelucrări de degroșare
Ideal pentru componente structurale din industria aerospațială

Plăcuțe

O mărime a plăcuței amovibile: XNHX1306…
2 muchii așchietoare
Diverse raze la colț (0,8–4,0 mm)
Poziționare axială prin sertare în interiorul corpului
2 geometrii: L65T și L65W
O mărime a plăcuței amovibile: LNHX120604R…
4 muchii așchietoare
Muchie așchietoare torsionată și unghi de degajare pozitiv

Avantajele Dvs.

Fiabilitate ridicată datorită evacuării foarte bune a așchiilor și designului stabil
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Alimentare precisă cu lichid de răcire la fiecare muchie așchietoare, adecvat și pentru răcirea cu înaltă presiune
Volum maxim de material așchiat datorită numărului maxim de dinți
Timpi scurți de prelucrare datorită volumului mare de așchii îndepărtate
Geometrie pentru așchiere ușoară prin muchii așchietoare torsionate și unghi de degajare pozitiv

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3,15inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală6
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială36EA
D<sub>c</sub>Diametrul muchiei așchietoare3inch
d<sub>1</sub>Diametrul de îmbinare1,25inch
l<sub>4</sub>Lungimea maximă în consolă4,25inch
CodificareCodificare sculăM3255.076-B31-06-80
TipPosibile inserții indexabile - partea frontalăXNHX1306 .. R
TipInserții indexabile posibile - partea circumferențialăLNHX120604R
GreutateGreutatea5,165lbs
ZNumărul de dinți6
