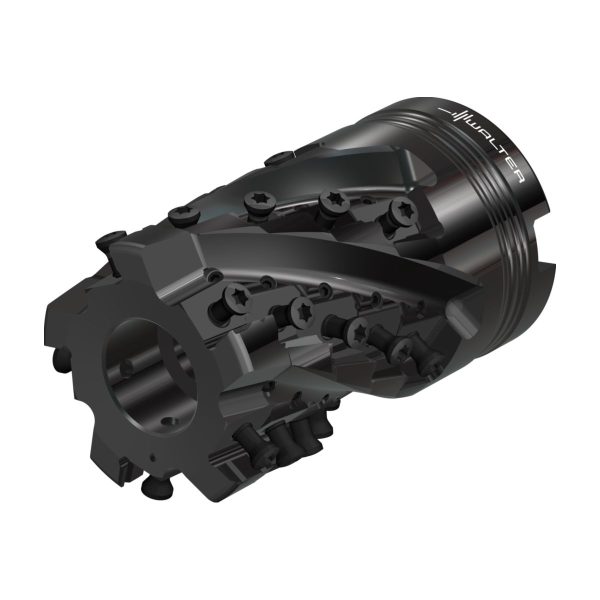

Freze știulete - M3255.051-B26-05-57 - imagine 2

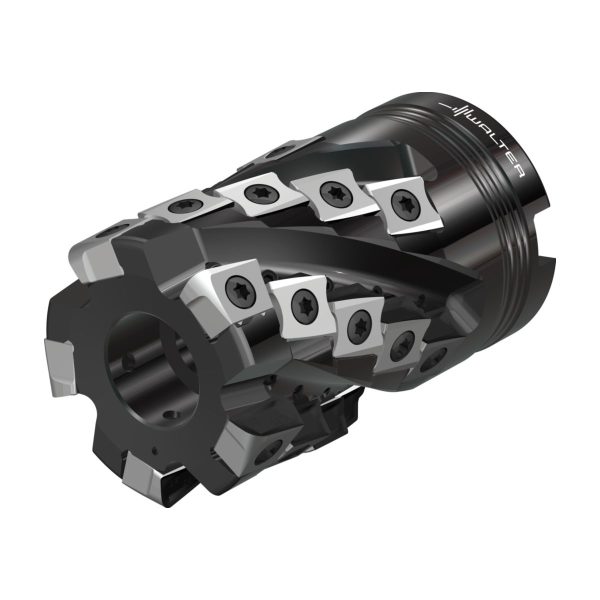

Freze știulete - M3255.051-B26-05-57 - imagine 3

Freze știulete – M3255.051-B26-05-57

Freze știulete M3255-080-B32-05-58-M3255-080-B32-05-58-0911625724 Freze știulete – M3255.051-B26-04-57
Freze știulete M3255-080-B32-05-58-M3255-080-B32-05-58-0911625724 Freze știulete – M3255.076-B31-06-80

7.660,14 lei fără TVA - 9.268,77 lei cu TVA

PMKNSHO
●●●●
Numărul articolului: 7440087Familie produs: M3255 SKU: M3255.051-B26-05-57 UPC: 0911593724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,833 kg
Dimensiuni 97 × 70 mm
Domeniu de utilizare

Aplicație principală

,

Diametrul butucului

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M3255 pentru LN..1206.. şi XN..1206.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)48,2mm
A3
Diametrul corpului48,2mm
A4
Diametrul butucului48,2mm
B11
Lățime minimă de așchiere1,3mm
B2
Adâncime de așchiere1,3mm
B5
Cantitate rezerve de reascuțire85,725mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D11
Diametru de prindere, pe partea mașinii25,4mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă200001/min
D7
Masă (greutate)0,833kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level20
G13
Număr de plăcuțe amovibile poziția A5
G15
Număr de plăcuțe amovibile poziția B20
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM3255.051-B26-05-57
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$XN1306083R***40
J51
Codare loc de separare plăcuță amovibilăWR$$LN1206043R***04
J6
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire85,725mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.42,75mm
BD
Diametrul corpului48,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CICT (S)
Număr de plăcuțe amovibile poziția B20
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideS
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)50,8mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază85,725mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire85,725mm
OHX
Lungime în consolă85,725mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă200001/min
SC
Insert shape codeX
TQ
Torque4Nm
TSYC
Identificator imagineM3255-UB1
ULDR
Usable length diameter ratio1,55
WT
Masă (greutate)0,833kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

Freze știulete M3255 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • LN .. 1206 .. • Dc=51mm • Z=5

Descriere unealtă

Freze știulete Walter BLAXX M3255
Freză știulete cu dantură completă, cu plăcuțe amovibile tangențiale
4 muchii așchietoare pe circumferință, 2 muchii așchietoare pe plăcuța frontală
Volum mare de carbură în direcția forței de așchiere
Miez întărit datorită sistemului de plăcuțe amovibile tangențiale
Precizie de 90° pe componentă
Evacuare bună a așchiilor prin alimentarea punctuală cu lichid de răcire și camera optimă pentru așchii

Domenii de utilizare

Pentru frezare de caneluri, frezare cilindro-frontală, frezare pe contur și frezare de buzunare în aliaje de titan
Pentru prelucrări de degroșare
Ideal pentru componente structurale din industria aerospațială

Plăcuțe

O mărime a plăcuței amovibile: XNHX1306…
2 muchii așchietoare
Diverse raze la colț (0,8–4,0 mm)
Poziționare axială prin sertare în interiorul corpului
2 geometrii: L65T și L65W
O mărime a plăcuței amovibile: LNHX120604R…
4 muchii așchietoare
Muchie așchietoare torsionată și unghi de degajare pozitiv

Avantajele Dvs.

Fiabilitate ridicată datorită evacuării foarte bune a așchiilor și designului stabil
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Alimentare precisă cu lichid de răcire la fiecare muchie așchietoare, adecvat și pentru răcirea cu înaltă presiune
Volum maxim de material așchiat datorită numărului maxim de dinți
Timpi scurți de prelucrare datorită volumului mare de așchii îndepărtate
Geometrie pentru așchiere ușoară prin muchii așchietoare torsionate și unghi de degajare pozitiv

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare2,244inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială20
D<sub>c</sub>Diametrul muchiei așchietoare2inch
d<sub>1</sub>Diametrul de îmbinare1inch
l<sub>4</sub>Lungimea maximă în consolă3,375inch
CodificareCodificare sculăM3255.051-B26-05-57
TipPosibile inserții indexabile - partea frontalăXNHX1306 .. R
TipInserții indexabile posibile - partea circumferențialăLNHX120604R
GreutateGreutatea1,836lbs
ZNumărul de dinți5
