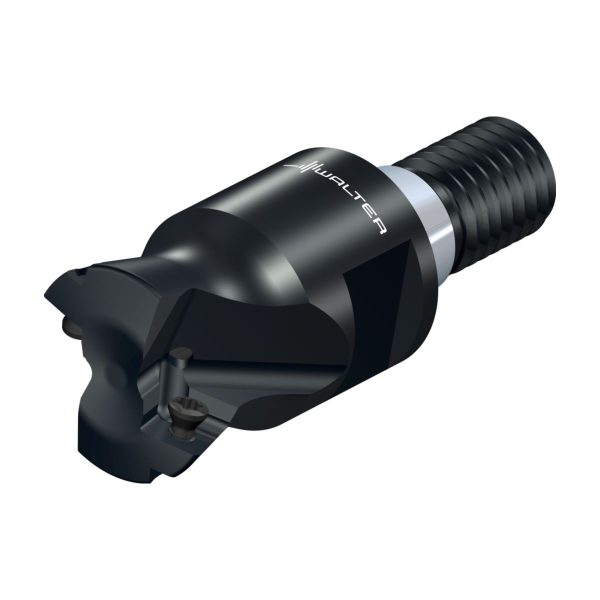

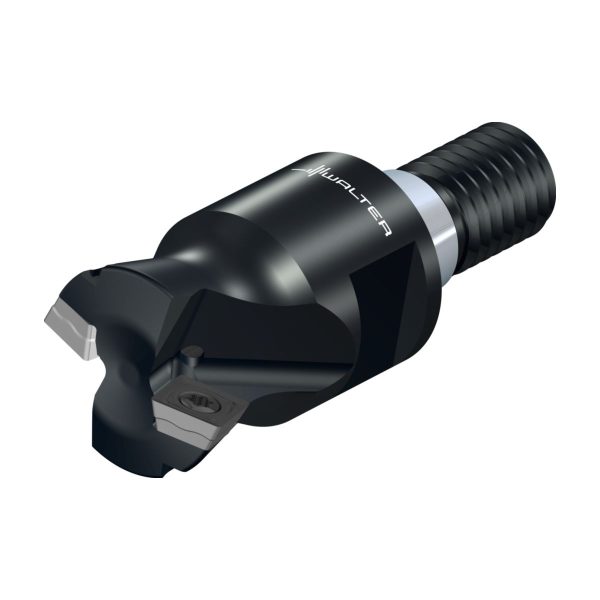

Freze High-Feed – M4002-020-T18-02-01
1.803,96 lei fără TVA - 2.182,79 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,066 kg |
|---|---|
| Dimensiuni | 105 × 27 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale M4002 pentru tipul de plăcuţă SD.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 20 | mm |
A2 | Diametru muchie așchietoare 2 | 20 | mm |
A3 | Diametrul corpului | 19,072 | mm |
B2 | Lungimea muchiei așchietoare, max. | 30 | mm |
B3 | Lungime în consolă | 30 | mm |
B4 | Lungime utilă | 30 | mm |
B5 | Cantitate rezerve de reascuțire | 51 | mm |
B6 | Lungime cap | 30 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 180 | |
C3 | Diametru de prindere, pe partea mașinii | 18,5 | mm |
D6 | Turație, maximă | 28300 | 1/min |
D7 | Masă (greutate) | 0,066 | kg |
D9 | Ajustabilitate | 0 | |
E1 | Unghiul de atac | 15 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 5,5 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 2 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 2 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 2 | |
G13 | Număr de plăcuțe amovibile poziția A | 2 | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M4002-020-T18-02-01 | |
J22 | Codificare produs | 5144 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SD06T2**3R*ZD** | |
J6 | Codare loc de separare plăcuță amovibilă | SAW01C0180$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 1 | mm |
BD | Diametrul corpului | 19,072 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SAW01C0180$$$$ | |
CICT | Cutting item count | 2 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 2 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 5,7 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 180 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 8,4 | mm |
DCX | Diametru muchie așchietoare 2 | 20 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 15 | ° |
LB | Lungime corp de bază | 30 | mm |
LF | Lungime funcțională | 30 | mm |
LU | Lungime utilă | 30 | mm |
NOI | Număr de posibilități de utilizare | 120 | |
OAL | Cantitate rezerve de reascuțire | 51 | mm |
OHX | Lungime în consolă | 30 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 5,5 | ° |
RPMX | Turație, maximă | 28300 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M4002-T | |
ULDR | Usable length diameter ratio | 2,73 | |
WT | Masă (greutate) | 0,066 | kg |
XYWD | xyw plane distance | -30 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 2 |
Plăcuțe de finisare – SDHT06T204-G88 WK10SKU: SDHT06T204-G88 WK10101,28 lei fără TVA - 122,55 lei cu TVA- Plăcuțe de finisare – SDHT06T204-G88 WXN15SKU: SDHT06T204-G88 WXN15126,54 lei fără TVA - 153,11 lei cu TVA
- Pătrate pozitive – SDMW06T204-A57 WKP25SSKU: SDMW06T204-A57 WKP25S76,12 lei fără TVA - 92,11 lei cu TVA
- Pătrate pozitive – SDMW06T204-A57 WKP35SSKU: SDMW06T204-A57 WKP35S76,12 lei fără TVA - 92,11 lei cu TVA
- Pătrate pozitive – SDMW06T204-A57 WKP35GSKU: SDMW06T204-A57 WKP35G91,27 lei fără TVA - 110,44 lei cu TVA
- Pătrate pozitive – SDMT06T204-F57 WPP35GSKU: SDMT06T204-F57 WPP35G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T208-F57 WPP35GSKU: SDMT06T208-F57 WPP35G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T212-F57 WPP35GSKU: SDMT06T212-F57 WPP35G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T212-F57 WSM35GSKU: SDMT06T212-F57 WSM35G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-F57 WSM35GSKU: SDMT06T204-F57 WSM35G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-F57 WAK15SKU: SDMT06T204-F57 WAK1576,12 lei fără TVA - 92,11 lei cu TVA
- Pătrate pozitive – SDMT06T204-F57 WKP25SSKU: SDMT06T204-F57 WKP25S76,12 lei fără TVA - 92,11 lei cu TVA
- Pătrate pozitive – SDMT06T204-F57 WKP35SSKU: SDMT06T204-F57 WKP35S79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T212-F57 WKP35SSKU: SDMT06T212-F57 WKP35S79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T212-F57 WKP35GSKU: SDMT06T212-F57 WKP35G91,27 lei fără TVA - 110,44 lei cu TVA
- Pătrate pozitive – SDMT06T204-F57 WSM45XSKU: SDMT06T204-F57 WSM45X119,48 lei fără TVA - 144,57 lei cu TVA
- Pătrate pozitive – SDMT06T212-F57 WSM45XSKU: SDMT06T212-F57 WSM45X119,48 lei fără TVA - 144,57 lei cu TVA
- Pătrate pozitive – SDMT06T204-F57 WKP35GSKU: SDMT06T204-F57 WKP35G91,27 lei fără TVA - 110,44 lei cu TVA
- Pătrate pozitive – SDMT06T208-F57 WKP35GSKU: SDMT06T208-F57 WKP35G91,27 lei fără TVA - 110,44 lei cu TVA
- Pătrate pozitive – SDMT06T208-F57 WKP35SSKU: SDMT06T208-F57 WKP35S79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T212-F57 WSP45GSKU: SDMT06T212-F57 WSP45G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-F57 WSP45GSKU: SDMT06T204-F57 WSP45G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T208-F57 WSP45GSKU: SDMT06T208-F57 WSP45G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-D57 WKK25GSKU: SDMT06T204-D57 WKK25G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-D57 WPP35GSKU: SDMT06T204-D57 WPP35G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-D57 WSM35GSKU: SDMT06T204-D57 WSM35G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-D57 WKP25SSKU: SDMT06T204-D57 WKP25S76,12 lei fără TVA - 92,11 lei cu TVA
- Pătrate pozitive – SDMT06T204-D57 WKP35SSKU: SDMT06T204-D57 WKP35S79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-D57 WSP45GSKU: SDMT06T204-D57 WSP45G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T204-D57 WKP35GSKU: SDMT06T204-D57 WKP35G91,27 lei fără TVA - 110,44 lei cu TVA
- Pătrate pozitive – SDMT06T2ZDR-D57 WPP35GSKU: SDMT06T2ZDR-D57 WPP35G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T2ZDR-D57 WKP35SSKU: SDMT06T2ZDR-D57 WKP35S79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T2ZDR-D57 WSP45GSKU: SDMT06T2ZDR-D57 WSP45G79,97 lei fără TVA - 96,76 lei cu TVA
- Pătrate pozitive – SDMT06T2ZDR-D57 WKP35GSKU: SDMT06T2ZDR-D57 WKP35G91,27 lei fără TVA - 110,44 lei cu TVA
- Adaptor tip reducție – AK521.T22.35.T18SKU: AK521.T22.35.T18813,66 lei fără TVA - 984,53 lei cu TVA
- Adaptor tip reducție – AK522.TC10.35.T18SKU: AK522.TC10.35.T18813,66 lei fără TVA - 984,53 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H63A.T18.075COSKU: AK531.H63A.T18.075CO2.505,20 lei fără TVA - 3.031,29 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z25.T18.122SKU: AK510.Z25.T18.122770,83 lei fără TVA - 932,70 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z32.T18.178SKU: AK510.Z32.T18.178920,72 lei fără TVA - 1.114,07 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z20.T18.068SKU: AK510.Z20.T18.068615,60 lei fără TVA - 744,88 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z20.T18.128SKU: AK510.Z20.T18.128770,83 lei fără TVA - 932,70 lei cu TVA
- Adaptor NCT – AK520.N50.T18.060COSKU: AK520.N50.T18.060CO1.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S40.T18.075COSKU: AK541.S40.T18.075CO1.354,31 lei fără TVA - 1.638,72 lei cu TVA
- Adaptor DIN 1835 A – AK512.Z20.T18.123SKU: AK512.Z20.T18.1233.425,92 lei fără TVA - 4.145,36 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T18.085SKU: AK540.BT40.T18.0851.429,25 lei fără TVA - 1.729,39 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T18.110SKU: AK540.BT40.T18.1101.525,61 lei fără TVA - 1.845,99 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T18.060COSKU: AK540.BT40.T18.060CO1.365,02 lei fără TVA - 1.651,67 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T18.100SKU: AK540.S40.T18.1001.429,25 lei fără TVA - 1.729,39 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T18.125SKU: AK540.S40.T18.1251.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T18.150SKU: AK540.S40.T18.1501.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T18.075SKU: AK540.S40.T18.0751.354,31 lei fără TVA - 1.638,72 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T18.050COSKU: AK540.S40.T18.050CO1.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T18.040COSKU: AK540.S40.T18.040CO1.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C6.T18.50SKU: AK580.C6.T18.502.954,86 lei fără TVA - 3.575,38 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C5.T18.45SKU: AK580.C5.T18.452.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C3.T18.45COSKU: AK580.C3.T18.45CO2.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C4.T18.45COSKU: AK580.C4.T18.45CO2.360,67 lei fără TVA - 2.856,41 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C8.T18.56SKU: AK580.C8.T18.563.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T18.100SKU: AK530.H63A.T18.1002.505,20 lei fără TVA - 3.031,29 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T18.150SKU: AK530.H63A.T18.1502.735,38 lei fără TVA - 3.309,81 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T18.075SKU: AK530.H63A.T18.0752.505,20 lei fără TVA - 3.031,29 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T18.125SKU: AK530.H63A.T18.1252.505,20 lei fără TVA - 3.031,29 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T18.050COSKU: AK530.H63A.T18.050CO2.275,03 lei fără TVA - 2.752,79 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T18.055SKU: AK530.H100A.T18.0552.847,80 lei fără TVA - 3.445,84 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC060-C6-T18-185SKU: AC060-C6-T18-18520.518,05 lei fără TVA - 24.826,84 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J40-T18-185SKU: AC060-J40-T18-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S40-T18-185SKU: AC060-S40-T18-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H63-T18-185SKU: AC060-H63-T18-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Cheie – FS1386SKU: FS13862.366,03 lei fără TVA - 2.862,90 lei cu TVA
- Cheie – FS1389SKU: FS1389460,89 lei fără TVA - 557,68 lei cu TVA
- Cheie – FS2011SKU: FS201152,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2088SKU: FS2088138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS2084SKU: FS208428,96 lei fără TVA - 35,04 lei cu TVA
Descriere
Freze High-Feed M4002 • ScrewFit • κ=15° • metric • SD .. 06T2 .. • Dc=8mm • Z=2
Descriere unealtă
Cu interfață modulară ScrewFit
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 1 | mm |
| a<sub>r</sub> | Adâncimea radială maximă de tăiere | 5,7 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 8,4 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 18,5 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 20 | mm |
| l<sub>4</sub> | Lungimea funcțională | 30 | mm |
| Codificare | Codificare sculă | M4002-020-T18-02-01 | |
| Tip | Plăcuțe amovibile posibile | SD .. 06T2 ..; SDM . 06T2ZDR | |
| Greutate | Greutatea | 0,07 | kg |
| Z | Numărul de dinți | 2 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 2 |
