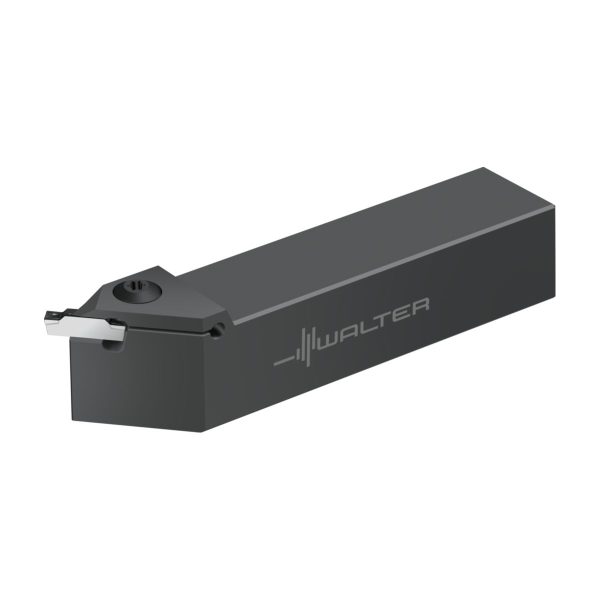

Sculă cu coadă – – Universal ă 45° G4551-2525L-T5DX18-G4551-2525L-T5DX18-0685261935
Sculă cu coadă – – Universal ă 45° G4551-2525L-T5DX18-G4551-2525L-T5DX18-0685261935
Sculă cu coadă – – Universal ă 45° - G4551-2525L-T5DX18 - imagine 2
Sculă cu coadă – – Universal ă 45° - G4551-2525L-T5DX18 - imagine 3

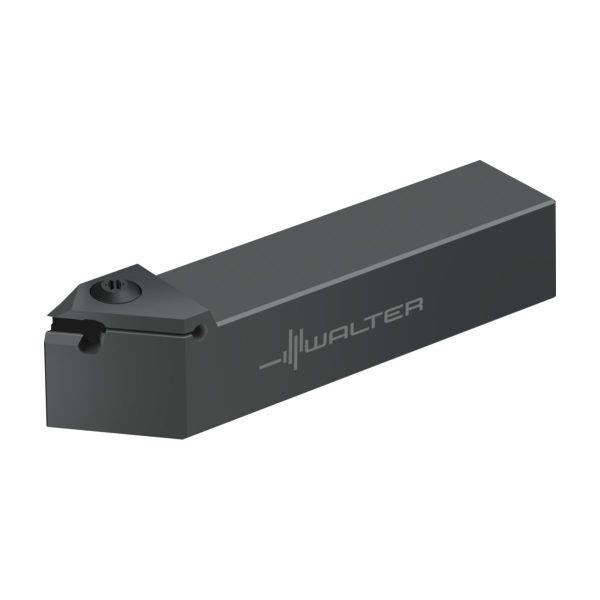

Sculă cu coadă – – Universal ă 45° – G4551-2525L-T5DX18

Sculă cu coadă – Universal 90° G4521-2525R-T5DX18-G4521-2525R-T5DX18-0685260935 Sculă cu coadă – Universal 90° – G4521-2525R-T5DX18
Sculă cu coadă – – Universal ă 45° G4551-2020R-T5DX18-G4551-2020R-T5DX18-0691143935 Sculă cu coadă – – Universal ă 45° – G4551-2525R-T5DX18

984,95 lei fără TVA - 1.191,79 lei cu TVA

Numărul articolului: 8120927Familie produs: G4551 SKU: G4551-2525L-T5DX18 UPC: 0685261935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,596 kg
Dimensiuni 142 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Înălțime de funcționare

Unghi de înclinare

Lăţime funcţională

Unghi de înclinare

Tip unealtă

group_name_2

Canelare
group_name_7

G4551
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare27,3mm
A2
Lățime funcțională27,3mm
A4
Înălțime de funcționare25mm
A8
Adâncime de așchiere129,62mm
B3
Lungime în consolă129,62mm
B5
Cantitate rezerve de reascuțire129,62mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,567kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG4551-2525L-T5DX18
J22
Codificare produs7845
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă129,62mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere5mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2525
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX18*******FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point127,5
LPR
Lungime în consolă129,62mm
NOI
Număr de posibilități de utilizare80
OAL
Cantitate rezerve de reascuțire129,62mm
PHI
Phi0°
RHO
Rho-45°
RMPX
Unghi de plonjare, max.45°
TSYC
Identificator imagineG4551-20-32-L-DX
WF
Lățime funcțională27,3mm
WFCIRP
Width to cutting item reference point27,3mm
WT
Masă (greutate)0,567kg
XZWD
xzw plane distance25mm

Descriere

Sculă cu coadă – – Universal ă 45° G4551 • Fixare cu șuruburi • O singură sculă pentru o varietate de lățimi de canelare • metric • Coadă cu secțiune pătrată • Stânga • DX18 • s=2mm • Tmax=5mm

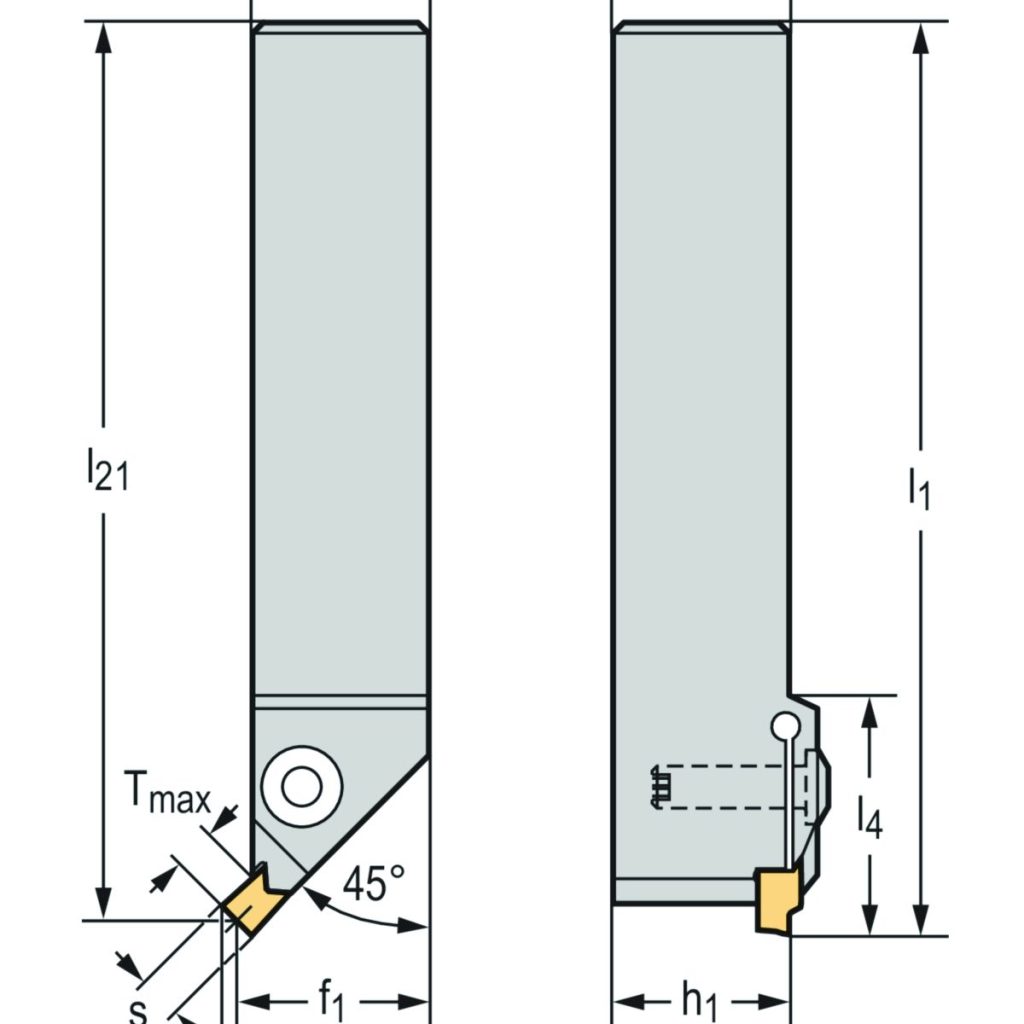

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere5mm
sLățimea plăcuței așchietoare2 - 6
h = h<sub>1</sub>Înălțimea cozii25mm
l<sub>21</sub>Lungimea funcțională127,5mm
l<sub>4</sub>Lungimea maximă în consolă32mm
CodificareCodificare sculăG4551-2525L-T5DX18
TipPlăcuțe amovibile posibileDX18- . E ..; DX18- . F ..
f<sub>1</sub>Lățimea funcțională27,3mm
