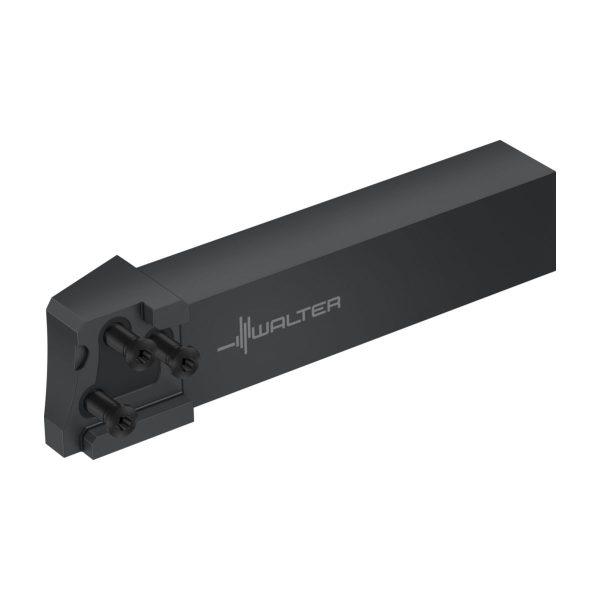

Cuțit de strung – Modular - MSS-E32R00-3225N - imagine 2

Cuțit de strung – Modular – MSS-E32R00-3225N

Cuțit de strung – Modular MSS-E32R00-3225N-MSS-E32R00-3225N-0574368935 Cuțit de strung – Modular – MSS-E16R00-1616G
Cuțit de strung – Modular C4-MSS-E25L00-C4-MSS-E25L00-0813205967 Cuțit de strung – Modular – C5-MSS-E25L00

1.038,48 lei fără TVA - 1.256,56 lei cu TVA

Numărul articolului: 5009171Familie produs: D54PK SKU: MSS-E32R00-3225N UPC: 0574368935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,129 kg
Dimensiuni 174 × 70 mm
Domeniu de utilizare

Lungime în consolă

Lungime funcţională

Lățime radială

Cantitate rezerve de reascuţire

Sensul de așchiere_E1

Tip unealtă

group_name_2

Canelare
group_name_7

Sistem MSS fixare sculă la 0°
DenumireDescriereValoareUnitate
B3
Lungime în consolă165,5mm
B4
Cantitate rezerve de reascuțire165,5mm
B71
Lungime funcțională160mm
B72
Înălțime de funcționare25,5mm
B73
Lățime funcțională25,5mm
B92
Lățime radială31mm
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii3225
C3
Diametru de prindere, pe partea mașiniimmmm
C52
Coadă, pe partea pieseiPMA
C52
Formă adaptor, pe partea piesei3
C54
Variantă de adaptor, pe partea piesei8
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea pieseiR032
D7
Masă (greutate)1,129kg
E1
Sensul de așchiereR
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolMSS-E32R00-3225N
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiPMA03CR032****
J6
Codare loc de separare pe partea mașiniiVKT01A3225$$$$
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
CCMS
Codare loc de separare pe partea mașiniiVKT01A3225$$$$
CCWS
Codare loc de separare pe partea pieseiPMA03CR032****
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii
CZCWS
Mărime adaptor pe partea pieseiR032
FMT
Form type workpiece sideEXT
H
Înălțimea cozii32mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare6,5mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională160mm
LPR
Lungime în consolă38,5mm
OAL
Cantitate rezerve de reascuțire165,5mm
PHI
Phi0°
RADW
Lățime radială31mm
RHO
Rho0°
TSYC
Identificator imagineMSS-ISO-MODULAR-R
WF
Lățime funcțională25,5mm
WT
Masă (greutate)1,129kg
XZWD
xzw plane distance0mm

Descriere

Cuțit de strung – Modular MSS-…00 • Walter Cut • metric • Coadă cu secțiune pătrată • Dreapta • 32x25mm

DenumireDescriereValoareUnitate
bLățimea cozii25mm
h = h<sub>1</sub>Înălțimea cozii32mm
l<sub>1</sub>Lungimea totală165,5mm
CodificareCodificare sculăMSS-E32R00-3225N
Mărime modulMărime modulE32
fLățimea funcțională25,5mm
