Informații suplimentare
| Greutate | 6,720 kg |
|---|---|
| Dimensiuni | 206 × 142 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Lungime funcţională | |
| Lățime totală | |
| Înălțime de funcționare | |
| Lungime coadă | |
| Tip unealtă | |
| group_name_2 | Adaptoare fixe |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B3 | Lungime în consolă | 183 | mm |
B4 | Cantitate rezerve de reascuțire | 183 | mm |
B71 | Lungime funcțională | 135 | mm |
B72 | Înălțime de funcționare | 17 | mm |
B73 | Lățime funcțională | 17 | mm |
B81 | Înălțime totală | 110 | mm |
B91 | Lățime totală | 95 | mm |
B92 | Lățime radială | 45 | mm |
BLD | Identificator imagine | 607012 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 800 | |
C3 | Diametru de prindere, pe partea mașinii | 80 | mm |
C4 | Lungime coadă | 48 | mm |
C51 | Coadă, pe partea piesei | VKT | |
C52 | Formă adaptor, pe partea piesei | 1 | |
C54 | Variantă de adaptor, pe partea piesei | 0 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 3220 | |
C71 | Diametru de prindere, pe partea piesei | 322 | mm |
C72 | Diametru de prindere, max. | 323,4 | mm |
D7 | Masă (greutate) | 6,72 | kg |
E1 | Sensul de așchiere | R | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J21 | Număr articol | C8-ASHR45-50135-32 | |
J22 | Codificare produs | 5193 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | VKT01A3220****VKT01A | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0800$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
LPR | Lungime în consolă | 135 | mm |
NSM | Număr standard caracteristică | DIN4000-89 | |
OAL | Cantitate rezerve de reascuțire | 183 | mm |
| Cantitate rezerve de reascuțire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | CCS01C0800$$$$ | |
CCWS | Codare loc de separare pe partea piesei | VKT01A3220****VKT01A3234**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 800 | |
CZCWS | Mărime adaptor pe partea piesei | ||
DIX | Tool changer interf dia max | 140 | mm |
FMT | Form type workpiece side | INT | |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 32 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 135 | mm |
LPR | Lungime în consolă | 135 | mm |
LS | Lungime coadă | 48 | mm |
OAH | Înălțime totală | 110 | mm |
OAL | Cantitate rezerve de reascuțire | 183 | mm |
OAW | Lățime totală | 95 | mm |
PHI | Phi | 0 | ° |
RADW | Lățime radială | 45 | mm |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | ASH-AXIAL-45-CAPTO | |
WF | Lățime funcțională | 17 | mm |
WT | Masă (greutate) | 6,72 | kg |
XZWD | xzw plane distance | 0 | mm |
Master HSK DIN 69893-1 A – HA10-C8-080-120SKU: HA10-C8-080-1204.239,58 lei fără TVA - 5.129,89 lei cu TVA- Master DIN 69871 AD/B – C8-390B.140-50 070SKU: C8-390B.140-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390B.140-50 120SKU: C8-390B.140-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 120SKU: C8-390B.58-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.58-50 070SKU: C8-390B.58-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 120SKU: C8-A390B.45-50 1202.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master ASME B5.50 – C8-A390B.45-50 070SKU: C8-A390B.45-50 0702.858,50 lei fără TVA - 3.458,79 lei cu TVA
- Master DIN 69871 AD/B – C8-390.540-50 070ASKU: C8-390.540-50 070A4.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C8-390B.558-50 070SKU: C8-390B.558-50 0704.282,40 lei fără TVA - 5.181,70 lei cu TVA
- Prelungitor – C8-391.01-80 065SKU: C8-391.01-80 0652.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Prelungitor – C8-391.01-80 100ASKU: C8-391.01-80 100A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Prelungitor – C8-391.01-80 125ASKU: C8-391.01-80 125A2.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Sisteme de prindere – C8-LC2090-50088SKU: C8-LC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Sisteme de prindere – C8-RC2090-50088SKU: C8-RC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
- Şuruburi fără cap – 3214 020-512SKU: 3214 020-51213,33 lei fără TVA - 16,13 lei cu TVA
- Duză – FS1476SKU: FS1476152,03 lei fără TVA - 183,96 lei cu TVA
Descriere
Adaptor axial C.-ASH • metric • Walter CaptoTM ISO 26623 • Dreapta • 80mm

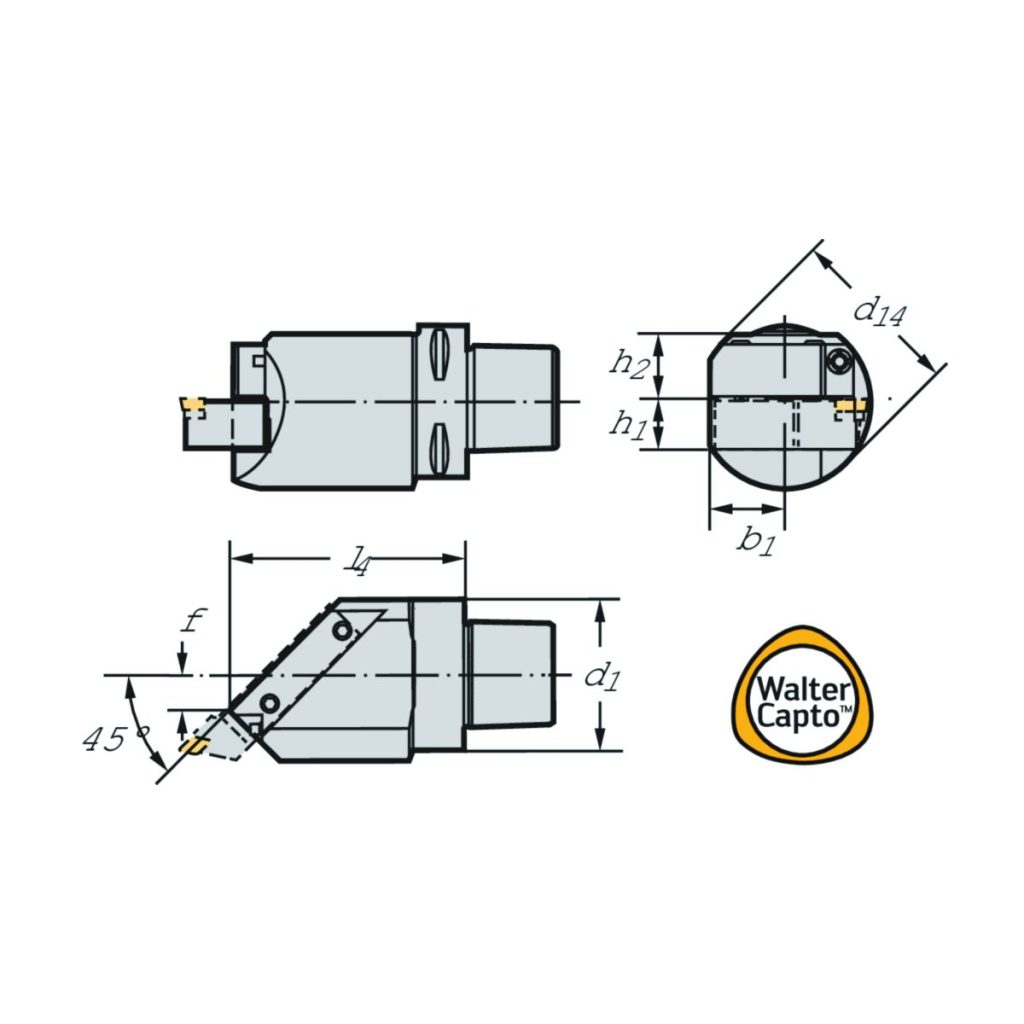

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de montare | 80 | mm |
| d<sub>14</sub> | Diametrul de montare | 140 | mm |
| h<sub>1</sub> | înălțimea centrul | 32 | mm |
| l<sub>4</sub> | Lungimea funcțională | 135 | mm |
| l<sub>5</sub> | Lungime coadă | 135 | mm |
| Codificare | Codificare sculă | C8-ASHR45-50135-32 | |
| b<sub>1</sub> | Lățime | 45 | mm |
| f | Lățimea funcțională | 17 | mm |
| Greutate | Greutatea | 6,72 | kg |
