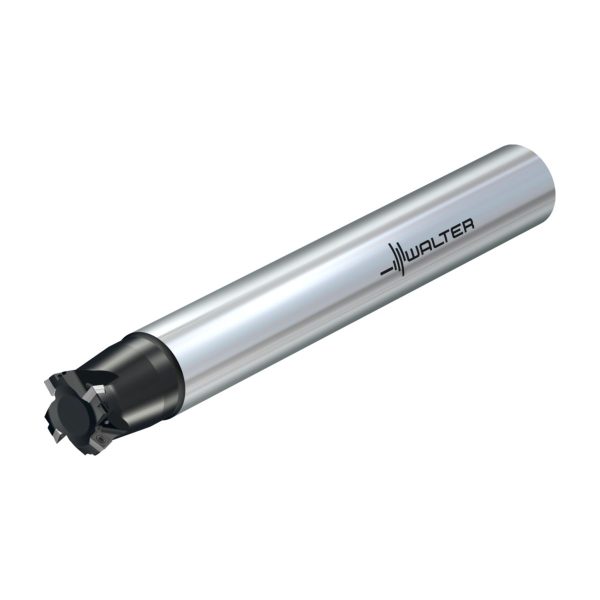

Freze High-Feed – M4002-032-A32-04-01

Freze High-Feed M4002.026-A26-03-01-M4002.026-A26-03-01-0787243724 Freze High-Feed – M4002-020-A20-02-01
Freze High-Feed M4002.026-T22-02-01 Freze High-Feed – M4002.026-T22-03-01

2.232,20 lei fără TVA - 2.700,96 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 6795845Familie produs: M4002 SKU: M4002-032-A32-04-01 UPC: 0787225724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,500 kg
Dimensiuni 260 × 40 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M4002 pentru tipul de plăcuţă SD..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)32mm
A2
Diametru muchie așchietoare 232mm
A3
Diametrul corpului30,508mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire250mm
B6
Lungime cap40mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C4
Lungime coadă60mm
D6
Turație, maximă195001/min
D7
Masă (greutate)1,5kg
D9
Ajustabilitate0
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.2,3°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4002-032-A32-04-01
J22
Codificare produs5144
J3
Siglă companieW
J41
Siglă companieWR$$SD06T2**3R*ZD**
J6
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1mm
BD
Diametrul corpului30,508mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G3200$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)20,4mm
DCX
Diametru muchie așchietoare 232mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
LS
Lungime coadă60mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire250mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,3°
RPMX
Turație, maximă195001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4002-A
ULDR
Usable length diameter ratio2,4
WT
Masă (greutate)1,5kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze High-Feed M4002 • coadă cilindrică • κ=15° • metric • SD .. 06T2 .. • Dc=20mm • Z=4

Descriere unealtă

Cu coadă cilindrică

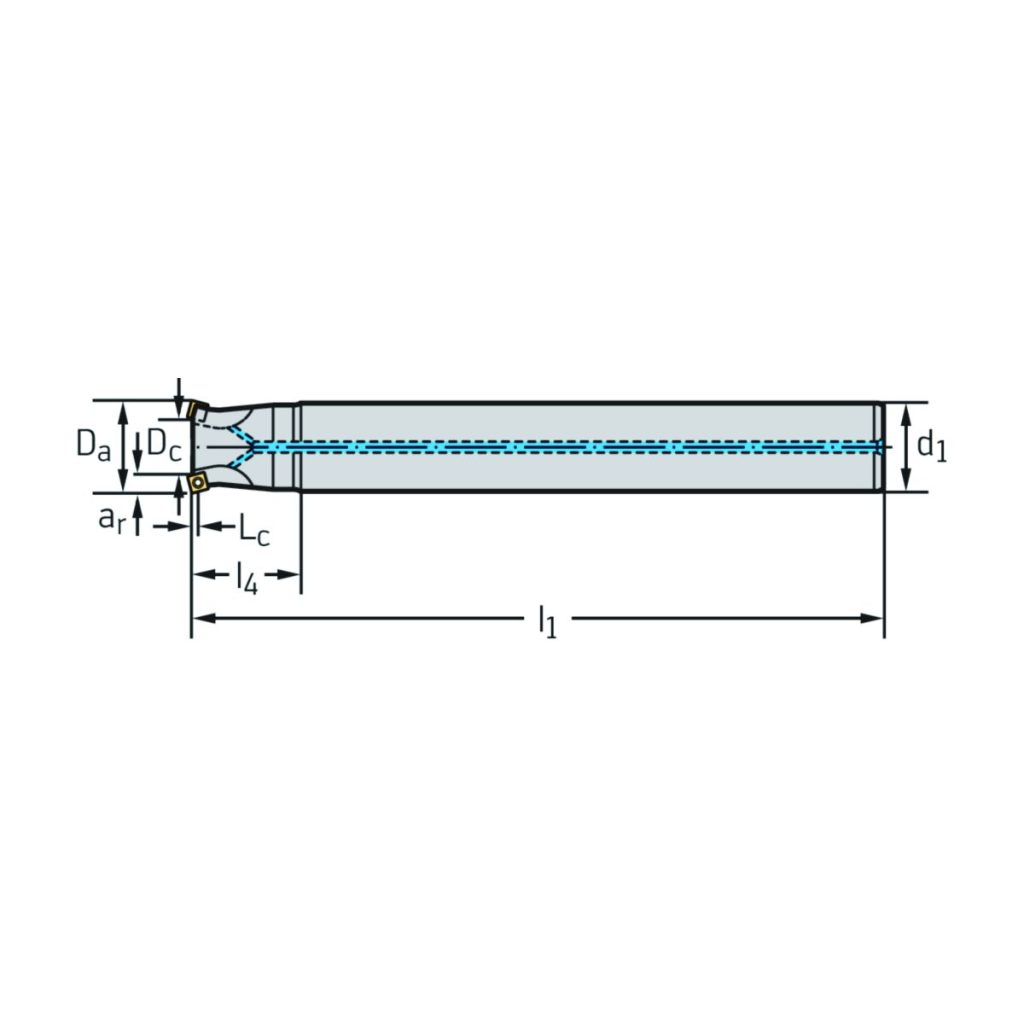

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare1mm
a<sub>r</sub>Adâncimea radială maximă de tăiere5,7mm
D<sub>c</sub>Diametrul muchiei așchietoare20,4mm
d<sub>1</sub>Diametrul de îmbinare32mm
D<sub>a</sub>Diametrul maxim de tăiere32mm
l<sub>1</sub>Lungimea totală250mm
l<sub>4</sub>Lungimea funcțională40mm
CodificareCodificare sculăM4002-032-A32-04-01
TipPlăcuțe amovibile posibileSD .. 06T2 ..; SDM . 06T2ZDR
GreutateGreutatea1,5kg
ZNumărul de dinți4
Nr. PlăcuțeNumărul de plăcuțe amovibile4
