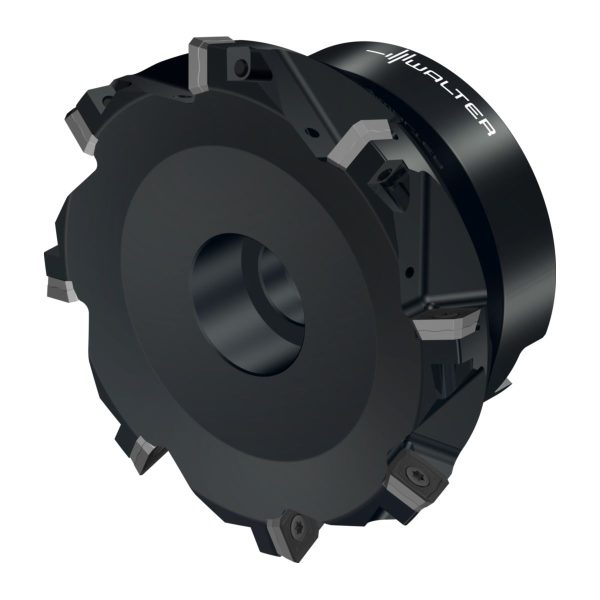

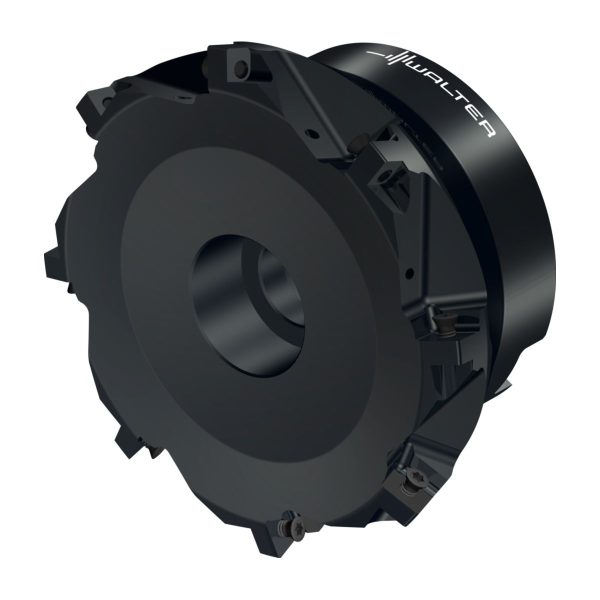

Freze High-Feed – M4002-125-B40-08-02
5.326,24 lei fără TVA - 6.444,75 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 3,003 kg |
|---|---|
| Dimensiuni | 150 × 83 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale M4002 pentru tipul de plăcuţă SD.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 125 | mm |
A2 | Diametru muchie așchietoare 2 | 125 | mm |
A3 | Diametrul corpului | 122,106 | mm |
A4 | Diametrul butucului | 58 | mm |
A5 | Diametru de teșire, gaură de montaj | 58 | mm |
B2 | Adâncime de așchiere | 2 | mm |
B5 | Cantitate rezerve de reascuțire | 60 | mm |
B6 | Lungime adâncire, gaură de montaj | 32 | mm |
B71 | Lungime funcțională | 60 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 400 | |
C3 | Diametru de prindere, pe partea mașinii | 40 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 11300 | 1/min |
D7 | Masă (greutate) | 2,894 | kg |
E1 | Unghiul de atac | 15 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0,7 | ° |
E5 | Adâncimea de plonjare, max. | 1,3 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 8 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 8 | |
F23 | Number of insert mounting levels | 1 | |
G13 | Număr de plăcuțe amovibile poziția A | 8 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M4002-125-B40-08-02 | |
J22 | Codificare produs | 5144 | |
J3 | Codificare produs | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SD1204**3R*ZD** | |
J6 | Codare loc de separare pe partea mașinii | FDA12G4000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 2 | mm |
BD | Diametrul corpului | 122,106 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G4000$$$$ | |
CICT | Cutting item count | 8 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 8 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 11,44 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 102,2 | mm |
DCX | Diametru muchie așchietoare 2 | 125 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 15 | ° |
LB | Lungime corp de bază | 60 | mm |
LF | Lungime funcțională | 60 | mm |
NOI | Număr de posibilități de utilizare | 320 | |
OAL | Cantitate rezerve de reascuțire | 60 | mm |
OHX | Lungime în consolă | 60 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0,7 | ° |
RPMX | Turație, maximă | 11300 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M4002-B1 | |
ULDR | Usable length diameter ratio | 0,95 | |
WT | Masă (greutate) | 2,894 | kg |
XYWD | xyw plane distance | -60 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 8 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 8 |
Plăcuțe de finisare – SDHT120408-G88 WK10SKU: SDHT120408-G88 WK10146,67 lei fără TVA - 177,47 lei cu TVA- Plăcuțe de finisare – SDHT120408-G88 WXN15SKU: SDHT120408-G88 WXN15183,61 lei fără TVA - 222,17 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E57 WSM35GSKU: SDMX1205ZDR-E57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E57 WKP35GSKU: SDMX1205ZDR-E57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E57 WSM45XSKU: SDMX1205ZDR-E57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WSM35GSKU: SDMX1205ZDR-E27 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WPP35GSKU: SDMX1205ZDR-E27 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E57 WSP45GSKU: SDMX1205ZDR-E57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WKP35GSKU: SDMX1205ZDR-E27 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WKP35SSKU: SDMX1205ZDR-E27 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WSP45GSKU: SDMX1205ZDR-E27 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WKK25GSKU: SDMW120425-A57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WPP35GSKU: SDMW120408-A57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35SSKU: SDMW120408-A57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WKP35GSKU: SDMW120425-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35GSKU: SDMW120408-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP25SSKU: SDMW120408-A57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WSP45GSKU: SDMW120425-A57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WPP35GSKU: SDMT120408-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WPP35GSKU: SDMT120412-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WPP35GSKU: SDMT120425-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM35GSKU: SDMT120408-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSM35GSKU: SDMT120425-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35SSKU: SDMT120408-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WKP35SSKU: SDMT120425-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSM45XSKU: SDMT120425-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM45XSKU: SDMT120408-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WAK15SKU: SDMT120408-F57 WAK15116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP25SSKU: SDMT120408-F57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35GSKU: SDMT120408-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WKP35GSKU: SDMT120425-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WKP35GSKU: SDMT120412-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WKP35GSKU: SDMT120416-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WKP35GSKU: SDMT120420-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WKP35SSKU: SDMT120416-F57 WKP35S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WKP35SSKU: SDMT120420-F57 WKP35S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WSP45GSKU: SDMT120420-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSP45GSKU: SDMT120425-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WKP35SSKU: SDMT120412-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WSP45GSKU: SDMT120416-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSP45GSKU: SDMT120408-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WSP45GSKU: SDMT120412-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WPP35GSKU: SDMT120408-D57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKK25GSKU: SDMT120408-D57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSM35GSKU: SDMT120408-D57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35SSKU: SDMT120408-D57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35GSKU: SDMT120408-D57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP25SSKU: SDMT120408-D57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSP45GSKU: SDMT120408-D57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT1204ZDR-D57 WPP35GSKU: SDMT1204ZDR-D57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT1204ZDR-D57 WKP35GSKU: SDMT1204ZDR-D57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT1204ZDR-D57 WKP35SSKU: SDMT1204ZDR-D57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT1204ZDR-D57 WSP45GSKU: SDMT1204ZDR-D57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.80.040.40SKU: AK155M.0.80.040.402.687,21 lei fără TVA - 3.251,52 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B40-350SKU: AC001-J50-B40-35039.922,67 lei fără TVA - 48.306,43 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B40-350SKU: AC001-S50-B40-35039.922,67 lei fără TVA - 48.306,43 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B40-350SKU: AC001-H100-B40-35039.922,67 lei fără TVA - 48.306,43 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B40-350SKU: AC001-C8-B40-35041.919,34 lei fără TVA - 50.722,40 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1453SKU: FS145327,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze High-Feed M4002 • antrenare transversală cu gaură cilindrică DIN 138 • κ=15° • metric • SD .. 1204 .. • Dc=102mm • Z=8
Descriere unealtă
Cu interfață cu alezaj
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 2 | mm |
| a<sub>r</sub> | Adâncimea radială maximă de tăiere | 11,4 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 102,2 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 40 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 125 | mm |
| l<sub>4</sub> | Lungimea funcțională | 60 | mm |
| Codificare | Codificare sculă | M4002-125-B40-08-02 | |
| Tip | Plăcuțe amovibile posibile | SD .. 1204 ..; SDMX1205ZDR | |
| Greutate | Greutatea | 2,89 | kg |
| Z | Numărul de dinți | 8 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 8 |
