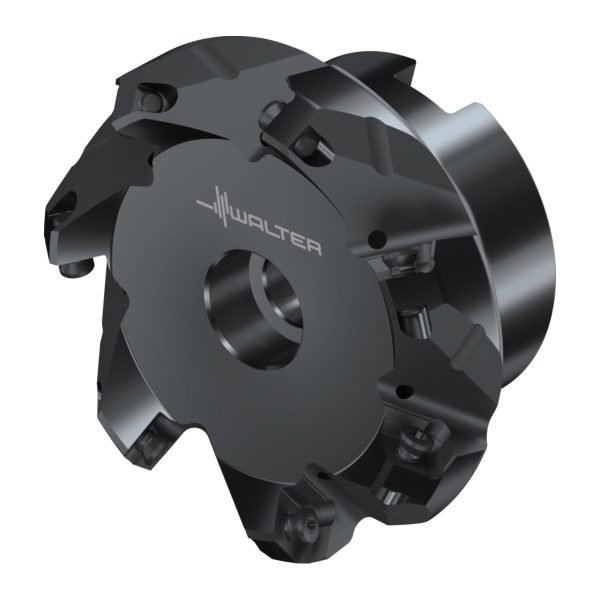

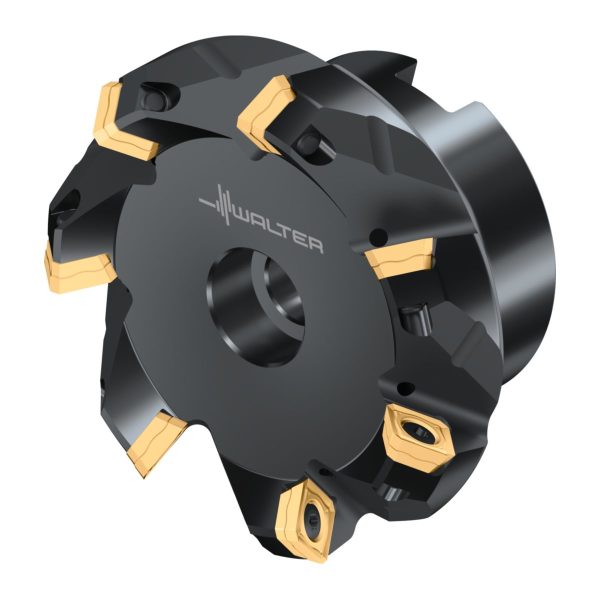

Freze frontale – M4003-063-B22-07-4.5

Freze frontale M4003.152-B38-09-6.5-M4003.152-B38-09-6.5-0836114727 Freze frontale – M4003-050-B22-08-4.5
Freze frontale M4003.152-B38-09-6.5-M4003.152-B38-09-6.5-0836114727 Freze frontale – M4003-080-B27-08-4.5

3.688,22 lei fără TVA - 4.462,75 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7021557Familie produs: M4003 SKU: M4003-063-B22-07-4.5 UPC: 0836048727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,680 kg
Dimensiuni 93 × 84 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M4003 pt.tip de plăcuţă SD..09T3..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)73,52mm
A2
Diametru muchie așchietoare 273,52mm
A3
Diametrul corpului72,3mm
A4
Diametrul butucului16,35mm
A5
Diametru de teșire, gaură de montaj16,35mm
B2
Adâncime de așchiere4,5mm
B5
Cantitate rezerve de reascuțire40mm
B6
Lungime adâncire, gaură de montaj13mm
B71
Lungime funcțională40mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă240001/min
D7
Masă (greutate)0,68kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.5,3°
E5
Adâncimea de plonjare, max.0,746mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință7
F22
Număr de muchii așchietoare active, pe partea frontală7
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A7
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4003-063-B22-07-4.5
J22
Codificare produs5221
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$SD09T3**3R*AZ**
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.4,5mm
BD
Diametrul corpului72,3mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count7
CICT (F)
Număr de plăcuțe amovibile poziția A7
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 273,52mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.5,3°
RPMX
Turație, maximă240001/min
SC
Insert shape codeS
TQ
Torque2Nm
TSYC
Identificator imagineM4003-B1-SD09 METRISCH
ULDR
Usable length diameter ratio1,7
WT
Masă (greutate)0,68kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală7
ZEFP
Număr de muchii așchietoare active, pe circumferință7

Descriere

Freze frontale M4003 • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • SD .. 09T3 .. • Dc=63mm • Z=7

Descriere unealtă

Cu interfață cu alezaj
Cu plăcuță amovibilă SD..09T3..
Adâncime de așchiere de 4,5 mm
Freze frontale Walter M4003
Freze frontale cu unghi de atac de 45° și plăcuțe amovibile specifice sistemului, cu 4 muchii așchietoare

Domenii de utilizare

Frezare plană a oțelului, fontei, oțelurilor inoxidabile, metalelor neferoase, precum și a materialelor greu prelucrabile
Degroșare, semi-finisare și finisare

Avantajele Dvs.

Consum de putere redus datorită geometriilor înalt pozitive
Rentabilitate mare datorită plăcuțelor amovibile specifice sistemului cu utilizare universală
Costuri reduse pentru achiziție și depozitare
4 muchii așchietoare per plăcuță amovibilă
Economisire a pașilor de prelucrare datorită combinației degroșare/finisare
Consum de resurse redus datorită producției cu compensare CO2 datorită proiectelor de protecție climatică

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare4,5mm
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare22mm
l<sub>4</sub>Lungimea funcțională40mm
CodificareCodificare sculăM4003-063-B22-07-4.5
TipPlăcuțe amovibile posibileSD .. 09T3AZN; SDHX09T3AZR
GreutateGreutatea0,68kg
ZNumărul de dinți7
Nr. PlăcuțeNumărul de plăcuțe amovibile7
