Freze cilindro-frontale – M4132-020-TC10-02-06

Freze cilindro-frontale M4132-032-TC16-03-09BOW-M4132-032-TC16-03-09BOW-4063465925598 Freze cilindro-frontale – M4132-016-TC08-02-06
Freze cilindro-frontale M4132-032-TC16-03-09BOW-M4132-032-TC16-03-09BOW-4063465925598 Freze cilindro-frontale – M4132-020-TC10-03-06

1.718,31 lei fără TVA - 2.079,16 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7785484Familie produs: M4132 SKU: M4132-020-TC10-02-06 UPC: 0993304724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,067 kg
Dimensiuni 100 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4132 (SD..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)19,4mm
A3
Diametrul corpului19,4mm
B2
Lungimea muchiei așchietoare, max.5,6mm
B3
Lungime în consolă30mm
B4
Lungime utilă30mm
B5
Cantitate rezerve de reascuțire49,5mm
B6
Lungime cap30mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii18,5mm
C4
Lungime coadă19,5mm
D6
Turație, maximă283001/min
D7
Masă (greutate)0,056kg
D9
Ajustabilitate0
E1
Unghiul de atac89,75°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,7mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4132-020-TC10-02-06
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SD06T2**3R*PD**
J6
Codare loc de separare plăcuță amovibilăSAW02A0100$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5,6mm
BD
Diametrul corpului19,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW02A0100$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac89,75°
LB
Lungime corp de bază30mm
LF
Lungime funcțională30mm
LS
Lungime coadă19,5mm
LU
Lungime utilă30mm
NOI
Număr de posibilități de utilizare120
OAL
Cantitate rezerve de reascuțire49,5mm
OHX
Lungime în consolă30mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă283001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4132-TC
ULDR
Usable length diameter ratio1,842
WT
Masă (greutate)0,056kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

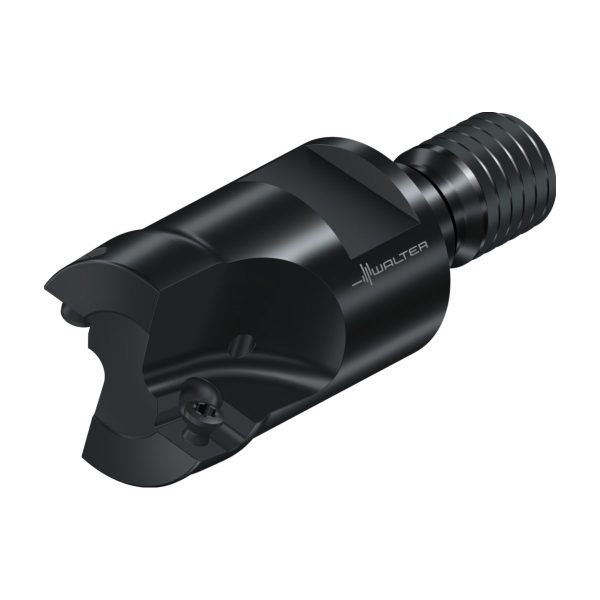

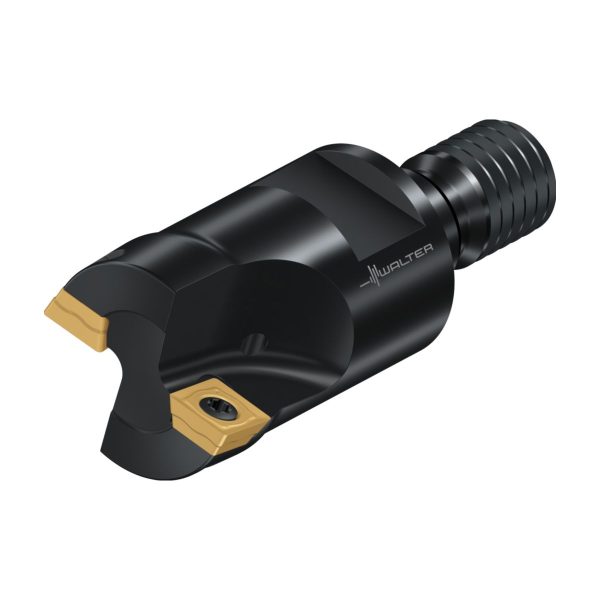

Freze cilindro-frontale M4132 • Cilindric modular • κ=90° • metric • SD .. 06T2 .. • Dc=20mm • Z=2

Descriere unealtă

Freze cilindro-frontale Walter M4132
Freze cilindro-frontale cu plăcuțe amovibile specifice sistemului, cu 4 muchii așchietoare

Domenii de utilizare

Pentru frezare plană și cilindro-frontală în toate materialele din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5,6mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare18,5mm
l<sub>4</sub>Lungimea maximă în consolă30mm
CodificareCodificare sculăM4132-020-TC10-02-06
TipPlăcuțe amovibile posibileSD .. 06T2 ..; SDGT06T2PDR
GreutateGreutatea0,06kg
ZNumărul de dinți2
