Freze știulete – M4257.038-W38-02-54

Freze știulete M4257.038-W38-02-54-M4257.038-W38-02-54-0812025724 Freze știulete – M4257-040-W40-02-54
Freze știulete M4257-063-B27-03-54-M4257-063-B27-03-54-0812020724 Freze știulete – M4257.051-B19-02-47

7.076,67 lei fără TVA - 8.562,77 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6903652Familie produs: M4257 SKU: M4257.038-W38-02-54 UPC: 0812025724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,927 kg
Dimensiuni 150 × 50 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4256, M4257, M4258 pentru LD.. şi SD..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)36,7mm
A3
Diametrul corpului36,7mm
B2
Lungimea muchiei așchietoare, max.30,24mm
B3
Lungime în consolă69,85mm
B4
Lungime utilă69,85mm
B5
Cantitate rezerve de reascuțire138,13mm
B6
Lungime cap69,85mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1500
C3
Diametru de prindere, pe partea mașinii38,1mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
D6
Turație, maximă297001/min
D7
Masă (greutate)0,927kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,4°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level14
G15
Număr de plăcuțe amovibile poziția B14
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM4257.038-W38-02-54
J3
Număr articolW
J41
Codare loc de separare plăcuță amovibilăWR$$LD14T3083R***08
J51
Codare loc de separare plăcuță amovibilăWR$$SD09T3083R***08
J6
Codare loc de separare pe partea mașiniiZYL10S1500h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă69,85mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.30,24mm
BD
Diametrul corpului36,7mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10S1500h$06
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B14
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideS
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1500
DC
Diametru muchie așchietoare 1 (diametru nominal)38,1mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază69,85mm
LU
Lungime utilă69,85mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire138,13mm
OHX
Lungime în consolă69,85mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,4°
RPMX
Turație, maximă297001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4257-UW
WT
Masă (greutate)0,927kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

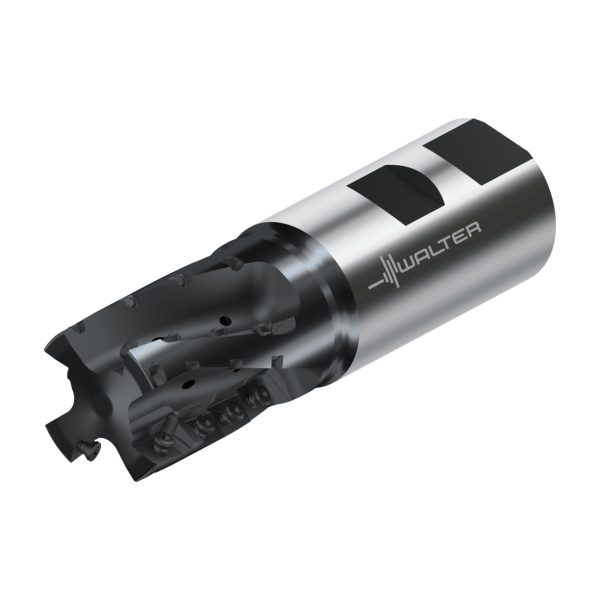

Freze știulete M4257 • coadă DIN 1835 B • κ=90° • inch • LD .. 09T3 .. • Dc=38mm • Z=2

Descriere unealtă

Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete
Freza știulete cu dantură înjumătățită M4257

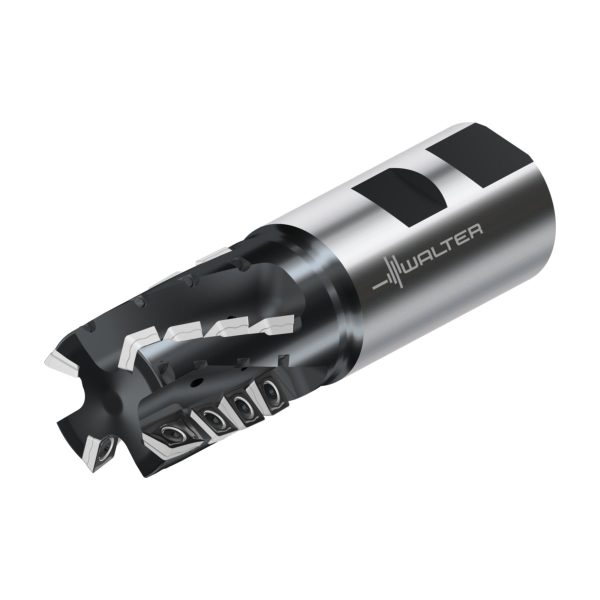

M4257 echipat cu SD..09T3.. și LD..14T3..

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare2,126inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială14
D<sub>c</sub>Diametrul muchiei așchietoare1,5inch
d<sub>1</sub>Diametrul de îmbinare1,5inch
l<sub>1</sub>Lungimea totală5,438inch
l<sub>4</sub>Lungimea maximă în consolă2,75inch
CodificareCodificare sculăM4257.038-W38-02-54
TipPlăcuțe amovibile posibileLDM . 14T308R
GreutateGreutatea2,044lbs
ZNumărul de dinți2
