Freze știulete – M4257.051-B19-02-47
7.451,38 lei fără TVA - 9.016,17 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,482 kg |
|---|---|
| Dimensiuni | 90 × 68 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul butucului | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | M4256, M4257, M4258 pentru LD.. şi SD..) inch |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 49,4 | mm |
A3 | Diametrul corpului | 49,4 | mm |
A4 | Diametrul butucului | 49,4 | mm |
B11 | Lățime minimă de așchiere | 0,7 | mm |
B2 | Adâncime de așchiere | 0,7 | mm |
B5 | Cantitate rezerve de reascuțire | 57,1 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | ||
D11 | Diametru de prindere, pe partea mașinii | 19,05 | mm |
D11 | Tip de freză | J | |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 24700 | 1/min |
D7 | Masă (greutate) | 0,482 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 2 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 2 | |
F23 | Number of insert mounting levels | 2 | |
F24 | Number of inserts per mounting level | 12 | |
G13 | Număr de plăcuțe amovibile poziția A | 2 | |
G15 | Număr de plăcuțe amovibile poziția B | 12 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 2 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M4257.051-B19-02-47 | |
J22 | Codificare produs | 5179 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$LD14T3083R***08 | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$SD09T3083R***08 | |
J6 | Codare loc de separare pe partea mașinii | FDA12R7500$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 | |
OAL | Cantitate rezerve de reascuțire | 57,1 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 39,48 | mm |
BD | Diametrul corpului | 49,4 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12R7500$$$$ | |
CICT | Cutting item count | 2 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 2 | |
CICT (S) | Număr de plăcuțe amovibile poziția B | 12 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | ||
CUBPMS | Connection unit base precision machine side | R | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 750 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 50,8 | mm |
DCX | Diametru muchie așchietoare 2 | 50,8 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 57,1 | mm |
NOI | Număr de posibilități de utilizare | 200 | |
OAL | Cantitate rezerve de reascuțire | 57,1 | mm |
OHX | Lungime în consolă | 57,1 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 1 | ° |
RPMX | Turație, maximă | 24700 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M4257-UB1 | |
ULDR | Usable length diameter ratio | 2,144 | |
WT | Masă (greutate) | 0,482 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 2 |
Rombice pozitive – LDMW14T308R-A57 WKP35GSKU: LDMW14T308R-A57 WKP35G132,91 lei fără TVA - 160,82 lei cu TVA- Rombice pozitive – LDMT14T308R-D57 WKK25GSKU: LDMT14T308R-D57 WKK25G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WSM35GSKU: LDMT14T308R-D57 WSM35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WPP35GSKU: LDMT14T308R-D57 WPP35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WKP35SSKU: LDMT14T308R-D57 WKP35S116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WKP35GSKU: LDMT14T308R-D57 WKP35G132,91 lei fără TVA - 160,82 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WKP25SSKU: LDMT14T308R-D57 WKP25S110,65 lei fără TVA - 133,89 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WPP35GSKU: LDMT14T308R-D51 WPP35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WSP45GSKU: LDMT14T308R-D57 WSP45G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WKP35SSKU: LDMT14T308R-D51 WKP35S116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WKP25SSKU: LDMT14T308R-D51 WKP25S110,65 lei fără TVA - 133,89 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WKP35GSKU: LDMT14T308R-D51 WKP35G132,91 lei fără TVA - 160,82 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WSM35GSKU: LDMT14T308R-F57 WSM35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WPP35GSKU: LDMT14T308R-F57 WPP35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WSP45GSKU: LDMT14T308R-D51 WSP45G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WSP45GSKU: LDMT14T308R-F57 WSP45G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WKP35GSKU: LDMT14T308R-F57 WKP35G132,91 lei fără TVA - 160,82 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WKP25SSKU: LDMT14T308R-F57 WKP25S110,65 lei fără TVA - 133,89 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WKP35SSKU: LDMT14T308R-F57 WKP35S116,21 lei fără TVA - 140,61 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP35GSKU: SDMW09T308-A57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WPP35GSKU: SDMT09T308-F57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSM35GSKU: SDMT09T308-F57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP25SSKU: SDMT09T308-F57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35SSKU: SDMT09T308-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35GSKU: SDMT09T308-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSP45GSKU: SDMT09T308-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WPP35GSKU: SDMT09T308-D57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKK25GSKU: SDMT09T308-D57 WKK25G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSM35GSKU: SDMT09T308-D57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35SSKU: SDMT09T308-D57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP25SSKU: SDMT09T308-D57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35GSKU: SDMT09T308-D57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WPP35GSKU: SDMT09T308-D51 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSP45GSKU: SDMT09T308-D57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP25SSKU: SDMT09T308-D51 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP35SSKU: SDMT09T308-D51 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP35GSKU: SDMT09T308-D51 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WSP45GSKU: SDMT09T308-D51 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Dorn pentru freză frontală – C6-A391.05C-19 030MSKU: C6-A391.05C-19 030M2.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Dorn pentru freză frontală – C4-A391.05C-19 025MSKU: C4-A391.05C-19 025M2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Dorn pentru freză frontală – C5-A391.05C-19 025MSKU: C5-A391.05C-19 025M2.451,67 lei fără TVA - 2.966,52 lei cu TVA
- Dorn pentru freză frontală ASME B5.50 – AB001.K50-B19-038SKU: AB001.K50-B19-0381.466,72 lei fără TVA - 1.774,73 lei cu TVA
- Dorn pentru freză frontală ASME B5.50 – AB001.K40-B19-038SKU: AB001.K40-B19-0381.059,89 lei fără TVA - 1.282,47 lei cu TVA
- Adaptor CAT-V conic – antivibrații – AC001.K40-B19-229SKU: AC001.K40-B19-22927.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Adaptor CAT-V conic – antivibrații – AC001.K50-B19-229SKU: AC001.K50-B19-22931.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Adaptor CAT-V – Amortizarea vibrațiilor – AC001.K40-B19-191SKU: AC001.K40-B19-19126.406,35 lei fără TVA - 31.951,68 lei cu TVA
- Adaptor CAT-V – Amortizarea vibrațiilor – AC001.K50-B19-191SKU: AC001.K50-B19-19131.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Cheie – FS2267SKU: FS2267138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2268SKU: FS226852,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2266SKU: FS226627,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS1528SKU: FS152819,22 lei fără TVA - 23,26 lei cu TVA
Descriere
Freze știulete M4257 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • SD .. 09T3 .. • Dc=51mm • Z=2
Descriere unealtă
Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete

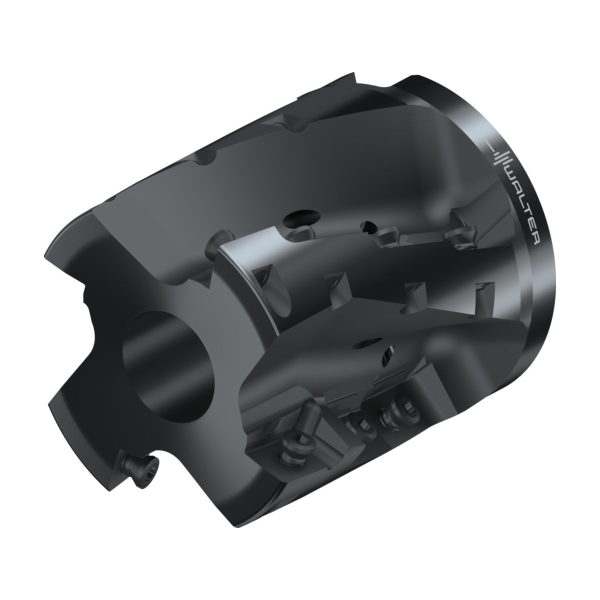

Freza știulete cu dantură înjumătățită M4257

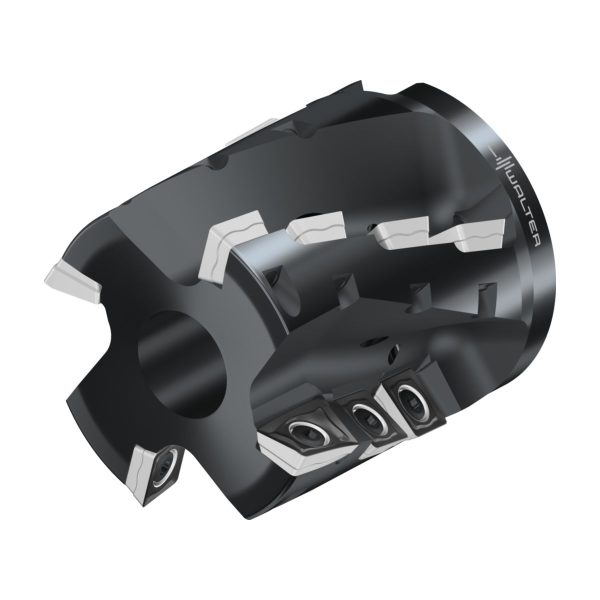

M4257 echipat cu SD..09T3.. și LD..14T3..
Domenii de utilizare
Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile
Avantajele Dvs.
Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 1,85 | inch |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 2 | |
| Nr. Plăcuțe | Număr de inserții indexabile - partea circumferențială | 12 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 2 | inch |
| d<sub>1</sub> | Diametrul de îmbinare | 0,75 | inch |
| l<sub>4</sub> | Lungimea maximă în consolă | 2,248 | inch |
| Codificare | Codificare sculă | M4257.051-B19-02-47 | |
| Tip | Plăcuțe amovibile posibile | LDM . 14T308R | |
| Greutate | Greutatea | 1,063 | lbs |
| Z | Numărul de dinți | 2 |
