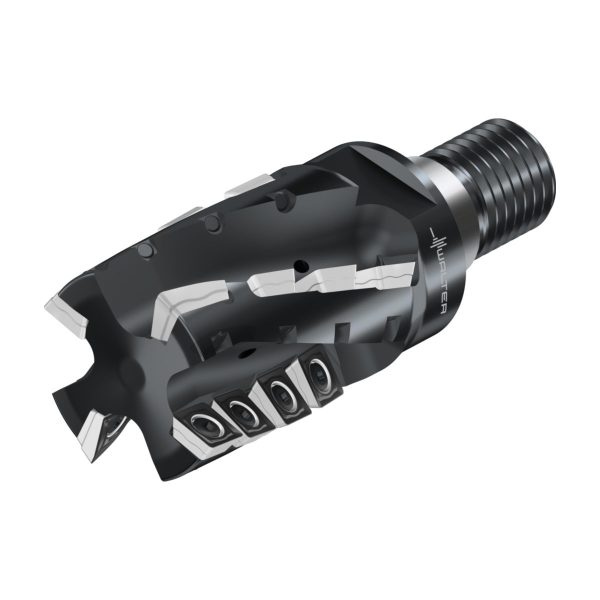

Freze știulete – M4257-040-T36-02-54

Freze știulete M4257-063-B27-03-54-M4257-063-B27-03-54-0812020724 Freze știulete – M4257.051-B19-02-47
Freze știulete M4257-063-B27-03-54-M4257-063-B27-03-54-0812020724 Freze știulete – M4257-050-B22-02-47

6.755,49 lei fără TVA - 8.174,14 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6903587Familie produs: M4257 SKU: M4257-040-T36-02-54 UPC: 0812017724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,431 kg
Dimensiuni 120 × 50 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Lungime corp de bază

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4256, M4257, M4258 pt. tip plăcuţă LD.. şi SD..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)38,6mm
A3
Diametrul corpului38,6mm
B2
Lungimea muchiei așchietoare, max.30,24mm
B3
Lungime în consolă69mm
B4
Lungime utilă69mm
B5
Cantitate rezerve de reascuțire104mm
B6
Lungime cap69mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii360
C3
Diametru de prindere, pe partea mașinii36mm
D6
Turație, maximă288001/min
D7
Masă (greutate)0,429kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,4°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level14
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4257-040-T36-02-54
J22
Codificare produs5179
J3
Siglă companieW
J41
Siglă companieWR$$LD14T3083R***08
J51
Codare loc de separare plăcuță amovibilăWR$$SD09T3083R***08
J6
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă69mm
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.30,24mm
BD
Diametrul corpului38,6mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B14
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CWX
Lățime maximă de așchiere8,6mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii360
DC
Diametru muchie așchietoare 1 (diametru nominal)40mm
DCX
Diametru muchie așchietoare 240mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază69mm
LU
Lungime utilă69mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire104mm
OHX
Lungime în consolă69mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,4°
RPMX
Turație, maximă288001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4257-T
ULDR
Usable length diameter ratio2,123
WT
Masă (greutate)0,429kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze știulete M4257 • ScrewFit • κ=90° • metric • SD .. 14T3 .. • Dc=40mm • Z=2

Descriere unealtă

Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete
Freza știulete cu dantură înjumătățită M4257
M4257 echipat cu SD..09T3.. și LD..14T3..

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare54mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială14
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare36mm
l<sub>4</sub>Lungimea maximă în consolă69mm
CodificareCodificare sculăM4257-040-T36-02-54
TipPlăcuțe amovibile posibileLDM . 14T308R
GreutateGreutatea0,43kg
ZNumărul de dinți2
