Freze știulete – M4257-063-B27-03-54

Freze știulete M4257-063-B27-03-54-M4257-063-B27-03-54-0812020724 Freze știulete – M4257-050-B22-02-47
Freze cilindro-frontale M4792-032-W32-01-20-M4792-032-W32-01-20-0793192724 Freze cilindro-frontale – M4792.026-W26-01-13

10.245,64 lei fără TVA - 12.397,22 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6903620Familie produs: M4257 SKU: M4257-063-B27-03-54 UPC: 0812020724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,896 kg
Dimensiuni 90 × 70 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul butucului

Lungime corp de bază

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4256, M4257, M4258 pt. tip plăcuţă LD.. şi SD..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)60,699mm
A3
Diametrul corpului60,699mm
A4
Diametrul butucului61,2mm
B11
Lățime minimă de așchiere0,9mm
B2
Adâncime de așchiere0,9mm
B5
Cantitate rezerve de reascuțire69mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D11
Diametru de prindere, pe partea mașinii27mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă217501/min
D7
Masă (greutate)0,893kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level21
G13
Număr de plăcuțe amovibile poziția A3
G15
Număr de plăcuțe amovibile poziția B21
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4257-063-B27-03-54
J22
Codificare produs5179
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LD14T3083R***08
J51
Codare loc de separare plăcuță amovibilăWR$$SD09T3083R***08
J6
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire69mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.45,36mm
BD
Diametrul corpului60,699mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CICT (S)
Număr de plăcuțe amovibile poziția B21
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CWX
Lățime maximă de așchiere8,6mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 263mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază69mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire69mm
OHX
Lungime în consolă69mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,5°
RPMX
Turație, maximă217501/min
SC
Insert shape codeS
TSYC
Identificator imagineM4257-B1
ULDR
Usable length diameter ratio1,757
WT
Masă (greutate)0,893kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

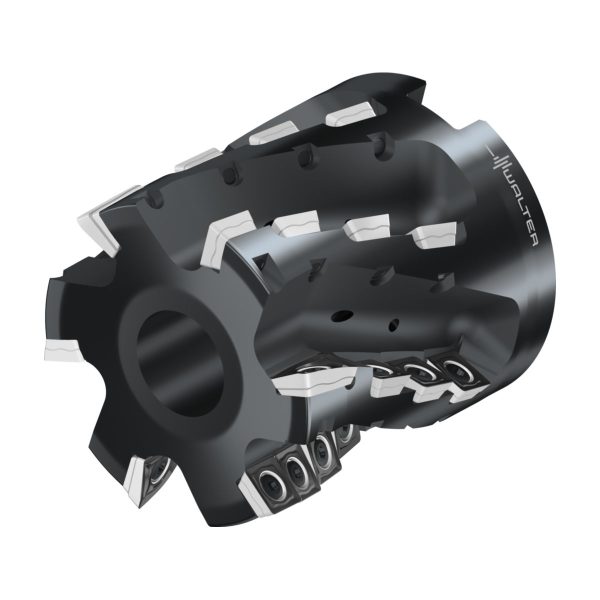

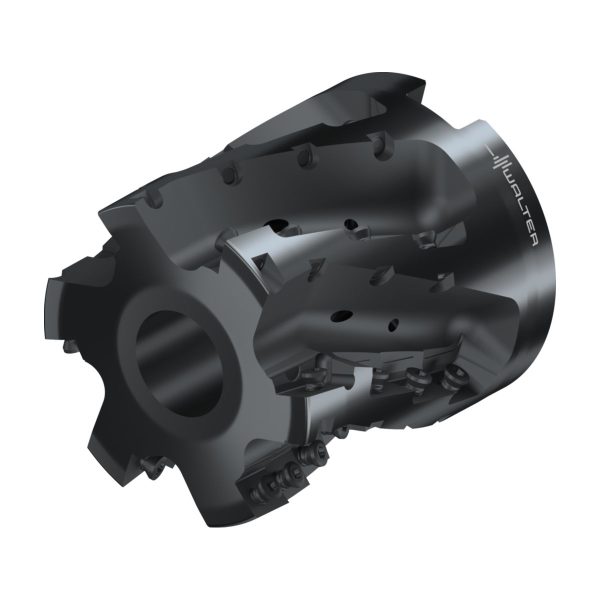

Freze știulete M4257 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • SD .. 09T3 .. • Dc=63mm • Z=3

Descriere unealtă

Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete
Freza știulete cu dantură înjumătățită M4257
M4257 echipat cu SD..09T3.. și LD..14T3..

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare54mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială21
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare27mm
l<sub>4</sub>Lungimea maximă în consolă69mm
CodificareCodificare sculăM4257-063-B27-03-54
TipPlăcuțe amovibile posibileLDM . 14T308R
GreutateGreutatea0,89kg
ZNumărul de dinți3
