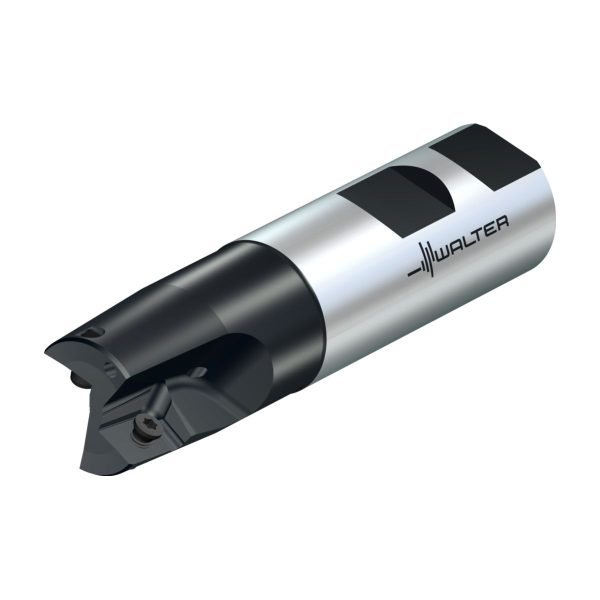

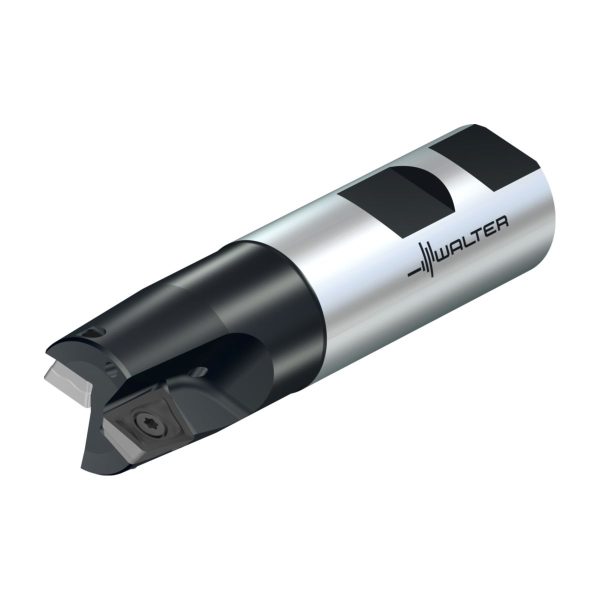

Freze cilindro-frontale – M4792.026-W26-01-13
1.921,73 lei fără TVA - 2.325,29 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,329 kg |
|---|---|
| Dimensiuni | 125 × 31 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Lungime corp de bază | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze canel. M4792 pt. tip plăc. LD.. şi SD.. inch |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 24,9 | mm |
A3 | Diametrul corpului | 24,9 | mm |
B2 | Lungimea muchiei așchietoare, max. | 13,3 | mm |
B3 | Lungime în consolă | 43 | mm |
B4 | Lungime utilă | 43 | mm |
B5 | Cantitate rezerve de reascuțire | 100,94 | mm |
B6 | Lungime cap | 43 | mm |
BLD | Identificator imagine | 6 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 1000 | |
C3 | Diametru de prindere, pe partea mașinii | 25,4 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
D11 | Tip de freză | H | |
D6 | Turație, maximă | 10000 | 1/min |
D7 | Masă (greutate) | 0,329 | kg |
D9 | Ajustabilitate | 0 | |
E1 | Unghiul de atac | 90 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 25 | ° |
E5 | Adâncimea de plonjare, max. | 0,9 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 1 | |
F23 | Number of insert mounting levels | 2 | |
G13 | Număr de plăcuțe amovibile poziția A | 2 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 2 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO3338-2 | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | M4792.026-W26-01-13 | |
J22 | Număr articol | 5182 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$LD14T3083R***08 | |
J6 | Codare loc de separare pe partea mașinii | ZYL10S1000h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BVB | |
LPR | Lungime în consolă | 43 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 13,3 | mm |
BD | Diametrul corpului | 24,9 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10S1000h$06 | |
CICT | Cutting item count | 1 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 2 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | ||
CUBPMS | Connection unit base precision machine side | S | |
CWX | Lățime maximă de așchiere | 12,2 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 1000 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 25,4 | mm |
DCX | Diametru muchie așchietoare 2 | 25,4 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 43 | mm |
LF | Lungime funcțională | 71,968 | mm |
LU | Lungime utilă | 43 | mm |
NOI | Număr de posibilități de utilizare | 200 | |
OAL | Cantitate rezerve de reascuțire | 100,94 | mm |
OHX | Lungime în consolă | 43 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 25 | ° |
RPMX | Turație, maximă | 10000 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M4792-UW | |
WT | Masă (greutate) | 0,329 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 1 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 1 |
Rombice pozitive – LDMW14T308R-A57 WKP35GSKU: LDMW14T308R-A57 WKP35G132,91 lei fără TVA - 160,82 lei cu TVA- Rombice pozitive – LDMT14T308R-D57 WKK25GSKU: LDMT14T308R-D57 WKK25G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WSM35GSKU: LDMT14T308R-D57 WSM35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WPP35GSKU: LDMT14T308R-D57 WPP35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WKP35SSKU: LDMT14T308R-D57 WKP35S116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WKP35GSKU: LDMT14T308R-D57 WKP35G132,91 lei fără TVA - 160,82 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WKP25SSKU: LDMT14T308R-D57 WKP25S110,65 lei fără TVA - 133,89 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WPP35GSKU: LDMT14T308R-D51 WPP35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D57 WSP45GSKU: LDMT14T308R-D57 WSP45G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WKP35SSKU: LDMT14T308R-D51 WKP35S116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WKP25SSKU: LDMT14T308R-D51 WKP25S110,65 lei fără TVA - 133,89 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WKP35GSKU: LDMT14T308R-D51 WKP35G132,91 lei fără TVA - 160,82 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WSM35GSKU: LDMT14T308R-F57 WSM35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WPP35GSKU: LDMT14T308R-F57 WPP35G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-D51 WSP45GSKU: LDMT14T308R-D51 WSP45G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WSP45GSKU: LDMT14T308R-F57 WSP45G116,21 lei fără TVA - 140,61 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WKP35GSKU: LDMT14T308R-F57 WKP35G132,91 lei fără TVA - 160,82 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WKP25SSKU: LDMT14T308R-F57 WKP25S110,65 lei fără TVA - 133,89 lei cu TVA
- Rombice pozitive – LDMT14T308R-F57 WKP35SSKU: LDMT14T308R-F57 WKP35S116,21 lei fără TVA - 140,61 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP35GSKU: SDMW09T308-A57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WPP35GSKU: SDMT09T308-F57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSM35GSKU: SDMT09T308-F57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP25SSKU: SDMT09T308-F57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35SSKU: SDMT09T308-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T304-F57 WKP35GSKU: SDMT09T304-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35GSKU: SDMT09T308-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T304-F57 WKP35SSKU: SDMT09T304-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSP45GSKU: SDMT09T308-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T304-F57 WSP45GSKU: SDMT09T304-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WPP35GSKU: SDMT09T308-D57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKK25GSKU: SDMT09T308-D57 WKK25G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSM35GSKU: SDMT09T308-D57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35SSKU: SDMT09T308-D57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP25SSKU: SDMT09T308-D57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35GSKU: SDMT09T308-D57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WPP35GSKU: SDMT09T308-D51 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSP45GSKU: SDMT09T308-D57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP25SSKU: SDMT09T308-D51 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP35SSKU: SDMT09T308-D51 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP35GSKU: SDMT09T308-D51 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WSP45GSKU: SDMT09T308-D51 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Garnitură – FS1325SKU: FS1325330,82 lei fără TVA - 400,29 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-40 070SKU: C6-391.14-40 0702.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-40 075SKU: C8-391.14-40 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K40-W26-044SKU: AB044.K40-W26-044952,83 lei fără TVA - 1.152,92 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K40-W26-102SKU: AB044.K40-W26-1021.049,19 lei fără TVA - 1.269,52 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-160SKU: AB009-H63-ER40-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K50-W26-102SKU: AB044.K50-W26-1021.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-085SKU: AB009-H63-ER40-085835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-120SKU: AB009-H63-ER40-120947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-130SKU: AB009-H63-ER40-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-200SKU: AB009-H100-ER40-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-120SKU: AB009-H100-ER40-1201.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-160SKU: AB009-H100-ER40-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-200SKU: AB009-H63-ER40-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-160SKU: AB009-S50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-070SKU: AB009-S50-ER40-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-100SKU: AB009-S50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-160SKU: AB009-S40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-070SKU: AB009-S40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-100SKU: AB009-S40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-160SKU: AB009-J40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-070SKU: AB009-J40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-100SKU: AB009-J40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-160SKU: AB009-J50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-080SKU: AB009-J50-ER40-0801.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-100SKU: AB009-J50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER40-105SKU: AB009.K40-ER40-1051.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER40-105SKU: AB009.K50-ER40-1052.012,73 lei fără TVA - 2.435,40 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.63.085.26SKU: AK300M.0.63.085.262.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.26.260SKU: C330.26.260279,96 lei fără TVA - 338,75 lei cu TVA
- 1.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Cheie – FS2267SKU: FS2267138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2268SKU: FS226852,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2266SKU: FS226627,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze cilindro-frontale M4792 • coadă DIN 1835 B • κ=90° • inch • LD .. 14T3 .. • Dc=25mm • Z=1
Descriere unealtă
Freză cilindro-frontală Walter M4792
Freză cilindro-frontală cu plăcuțe pătrate specifice sistemului, pe circumferință și în centru, precum și cu plăcuță frontală rombică
Cu tăiș pe centru
Cu răcire interioară pentru evacuarea în siguranță a așchiilor, cu aer comprimat sau agent de lubrifiere/răcire
Domenii de utilizare
Pentru canelare prin frezare în toate materialele din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile
Avantajele Dvs.
Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 0,524 | inch |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 1 | |
| Nr. Plăcuțe | Număr de inserții indexabile - partea circumferențială | 1 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 1 | inch |
| d<sub>1</sub> | Diametrul de îmbinare | 1 | inch |
| l<sub>1</sub> | Lungimea totală | 3,974 | inch |
| l<sub>4</sub> | Lungimea maximă în consolă | 1,693 | inch |
| Codificare | Codificare sculă | M4792.026-W26-01-13 | |
| Tip | Plăcuțe amovibile posibile | LDM . 14T308R | |
| Tip | Plăcuțe amovibile posibile | SDM . 09T308 | |
| Greutate | Greutatea | 0,725 | lbs |
| Z | Numărul de dinți | 1 |
