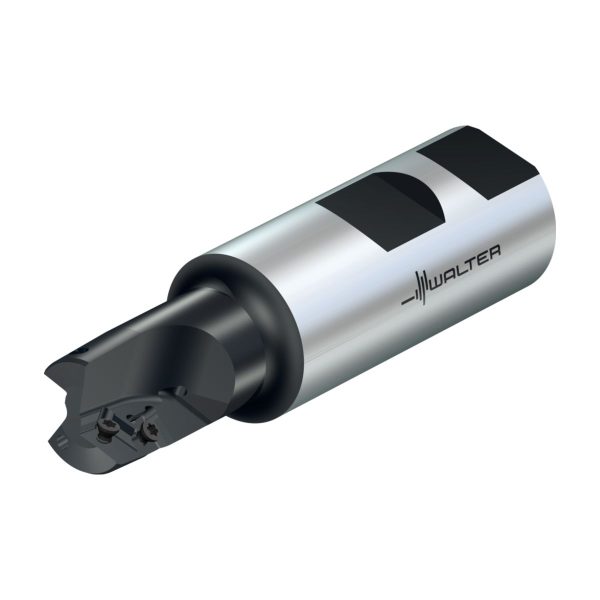

Freze cilindro-frontale - M4792.019-W26-01-13 - imagine 2

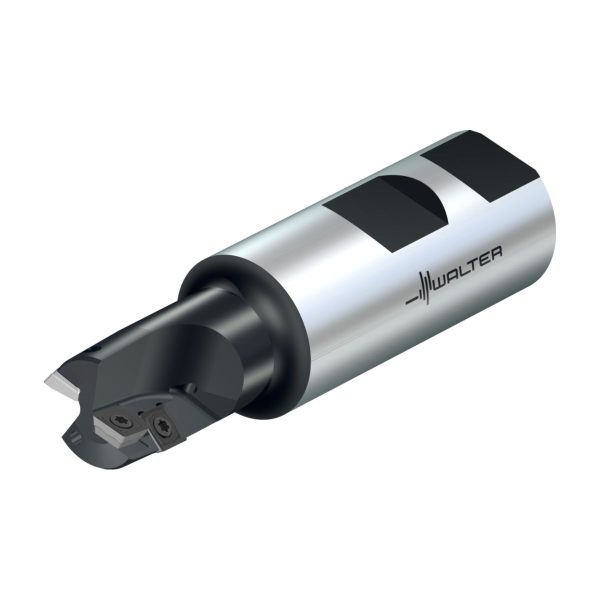

Freze cilindro-frontale - M4792.019-W26-01-13 - imagine 3

Freze cilindro-frontale – M4792.019-W26-01-13

Freze cilindro-frontale M4792-032-W32-01-20-M4792-032-W32-01-20-0793192724 Freze cilindro-frontale – M4792.026-W26-01-13
Freze cilindro-frontale M4792-032-W32-01-20-M4792-032-W32-01-20-0793192724 Freze cilindro-frontale – M4792.031-W31-01-20

1.814,67 lei fără TVA - 2.195,75 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6866209Familie produs: M4792 SKU: M4792.019-W26-01-13 UPC: 0803715724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,279 kg
Dimensiuni 125 × 30 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Unghiul de atac

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze canel. M4792 pt. tip plăc. LD.. şi SD.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)18,2mm
A3
Diametrul corpului18,2mm
B2
Lungimea muchiei așchietoare, max.13,6mm
B3
Lungime în consolă34mm
B4
Lungime utilă34mm
B5
Cantitate rezerve de reascuțire91,966mm
B6
Lungime cap33,5mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
D11
Tip de frezăH
D6
Turație, maximă120001/min
D7
Masă (greutate)0,279kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.25°
E5
Adâncimea de plonjare, max.0,5mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință1
F22
Număr de muchii așchietoare active, pe partea frontală1
F23
Number of insert mounting levels2
G13
Număr de plăcuțe amovibile poziția A2
G15
Număr de plăcuțe amovibile poziția B1
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count3
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr standard sub formă de litereM4792.019-W26-01-13
J22
Codificare produs5182
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LD08T2043R***04
J51
Codare loc de separare plăcuță amovibilăWR$$SD06T2043R***04
J6
Codare loc de separare pe partea mașiniiZYL10S1000h$06
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.13,6mm
BD
Diametrul corpului18,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10S1000h$06
CICT
Cutting item count1
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B1
CNSC
Intrare agent de lubrifiere/răcire1
CPDF
Diviziune
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideS
CWX
Lățime maximă de așchiere9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)19,05mm
DCX
Diametru muchie așchietoare 219,05mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază33,5mm
LF
Lungime funcțională62,994mm
LU
Lungime utilă34mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire91,966mm
OHX
Lungime în consolă34mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.25°
RPMX
Turație, maximă120001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4792-UW
WT
Masă (greutate)0,279kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală1
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

Freze cilindro-frontale M4792 • coadă DIN 1835 B • κ=90° • inch • SD .. 08T2 .. • Dc=19mm • Z=1

Descriere unealtă

Freză cilindro-frontală Walter M4792
Freză cilindro-frontală cu plăcuțe pătrate specifice sistemului, pe circumferință și în centru, precum și cu plăcuță frontală rombică
Cu tăiș pe centru
Cu răcire interioară pentru evacuarea în siguranță a așchiilor, cu aer comprimat sau agent de lubrifiere/răcire

Domenii de utilizare

Pentru canelare prin frezare în toate materialele din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

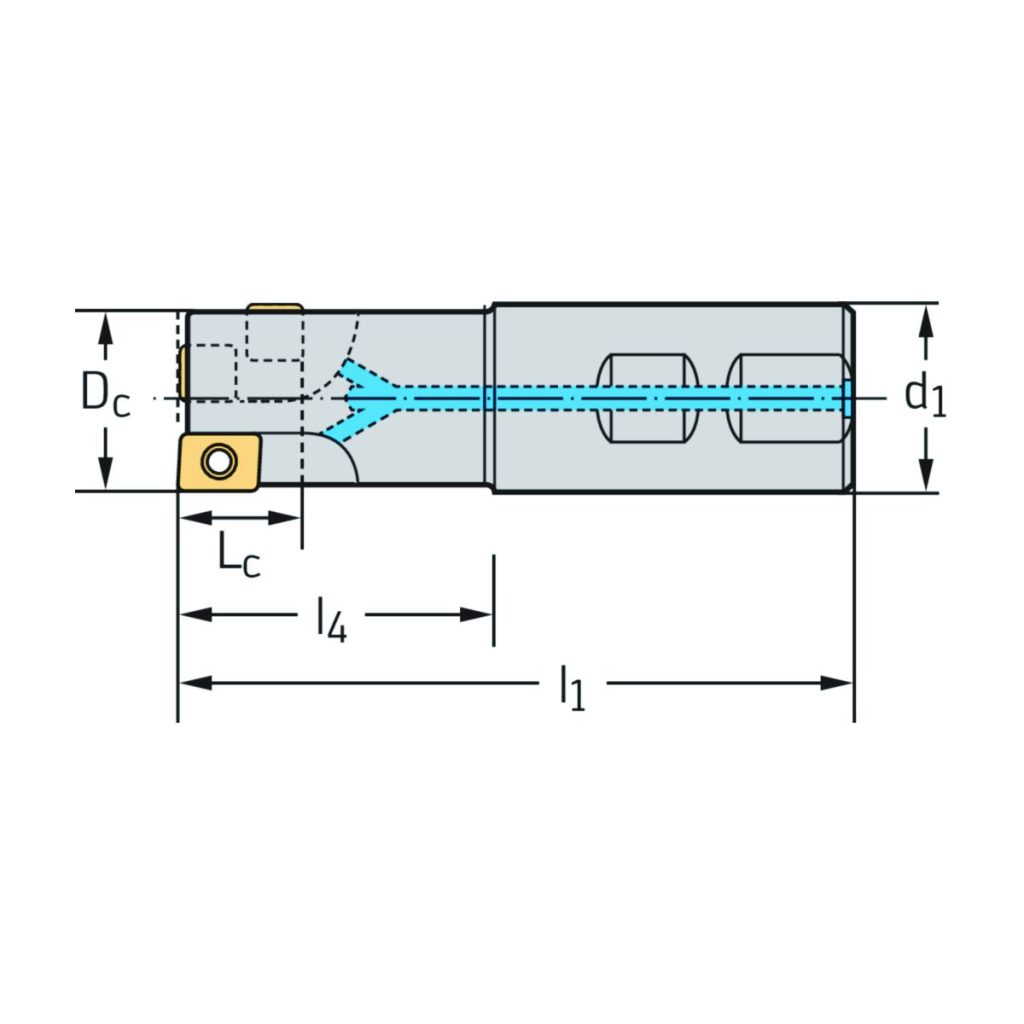

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,535inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială1
D<sub>c</sub>Diametrul muchiei așchietoare0,75inch
d<sub>1</sub>Diametrul de îmbinare1inch
l<sub>1</sub>Lungimea totală3,621inch
l<sub>4</sub>Lungimea maximă în consolă1,339inch
CodificareCodificare sculăM4792.019-W26-01-13
TipPlăcuțe amovibile posibileLDM . 08T204R
TipPlăcuțe amovibile posibileSDM . 06T204
GreutateGreutatea0,615lbs
ZNumărul de dinți1
