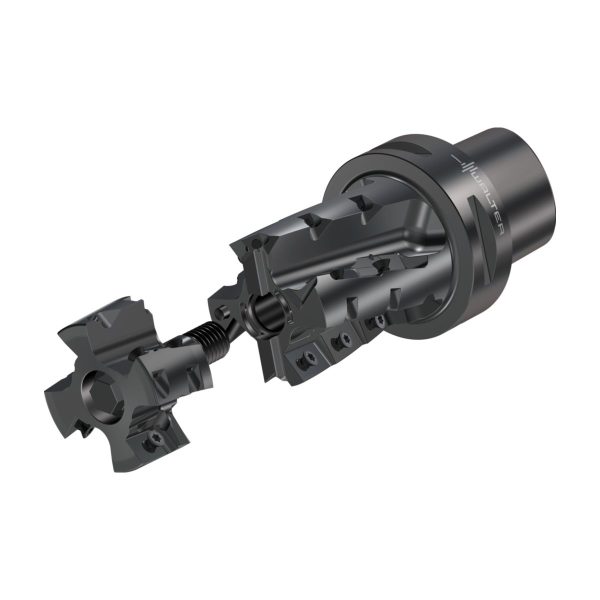

Freze știulete - M4258-050-C6-02-75-M - imagine 2

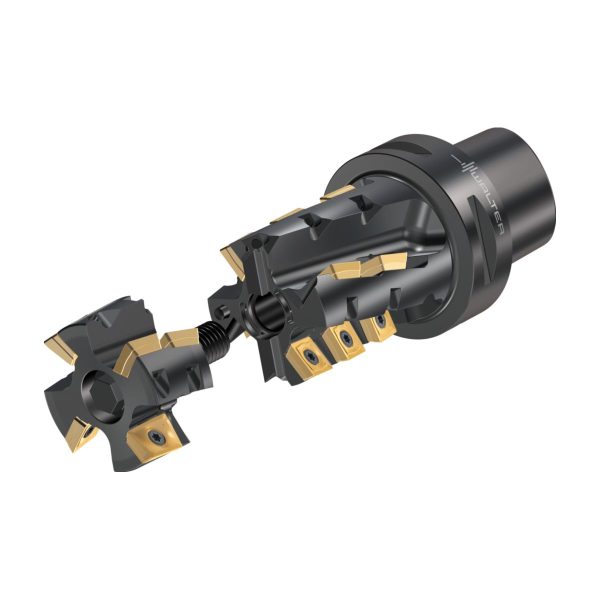

Freze știulete - M4258-050-C6-02-75-M - imagine 3

Freze știulete – M4258-050-C6-02-75-M

Corp de bază pentru freze știulete M4258-080-C8-03-80-B-M4258-080-C8-03-80-B-0915667724 Corp de bază pentru freze știulete – M4258-080-C8-03-80-B

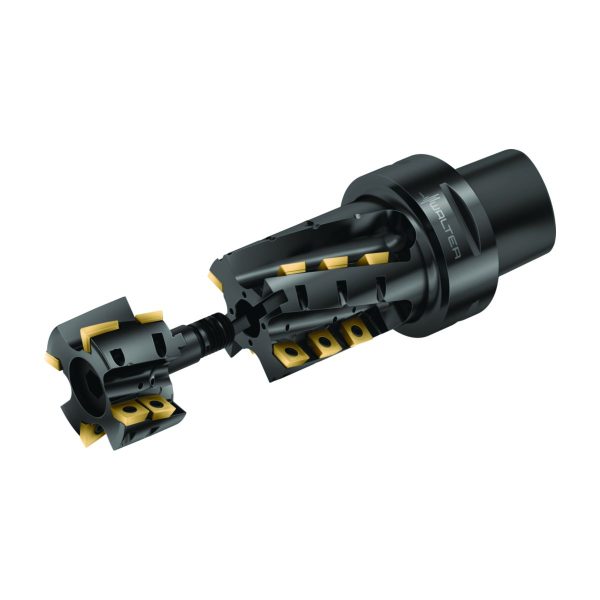

Freze știulete M4258-080-C8-03-116-M-M4258-080-C8-03-116-M-0915581724 Freze știulete – M4258-063-C8-02-96-M

13.216,56 lei fără TVA - 15.992,04 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7458150Familie produs: M4258 SKU: M4258-050-C6-02-75-M UPC: 0915579724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,477 kg
Dimensiuni 166 × 70 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4258 modular (SD..1204.. şi LD..1704..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)48,606mm
A3
Diametrul corpului48,606mm
B2
Lungimea muchiei așchietoare, max.77mm
B3
Lungime în consolă77,6mm
B4
Lungime utilă77,6mm
B5
Cantitate rezerve de reascuțire148mm
B6
Lungime cap87,5mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii630
C3
Diametru de prindere, pe partea mașinii63mm
C4
Lungime coadă38mm
D6
Turație, maximă173001/min
D7
Masă (greutate)1,3kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level14
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO26623-1
J21
Număr articolM4258-050-C6-02-75-M
J22
Codificare produs5178
J3
Siglă companieW
J41
Siglă companieWR$$LD1704083R***12
J51
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
J6
Codare loc de separare pe partea mașiniiCCS01C0630$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă110mm
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.77mm
BD
Diametrul corpului48,606mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiCCS01C0630$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B14
CNSC
Intrare agent de lubrifiere/răcire3
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii630
DC
Diametru muchie așchietoare 1 (diametru nominal)50mm
DCX
Diametru muchie așchietoare 250mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază87,5mm
LF
Lungime funcțională110mm
LS
Lungime coadă38mm
LU
Lungime utilă77,6mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire148mm
OHX
Lungime în consolă110mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă173001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4258-C-MOD
WT
Masă (greutate)1,3kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze știulete M4258 • Walter CaptoTM ISO 26623 • κ=90° • metric • SD .. 1704 .. • Dc=50mm • Z=2

Descriere unealtă

Construcție modulară: piesă frontală interschimbabilă
Contact: Walter CaptoTM C6
Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete
Freza știulete cu dantură înjumătățită M4258
M4258 echipat cu SD..1204.. și LD..1704..

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Construcție modulară: Piesă frontală interschimbabilă în cazul uzurii corpului în zona frontală
Fiabilitate înaltă datorită alimentării interne cu lichid de răcire – și în piesa frontală
Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

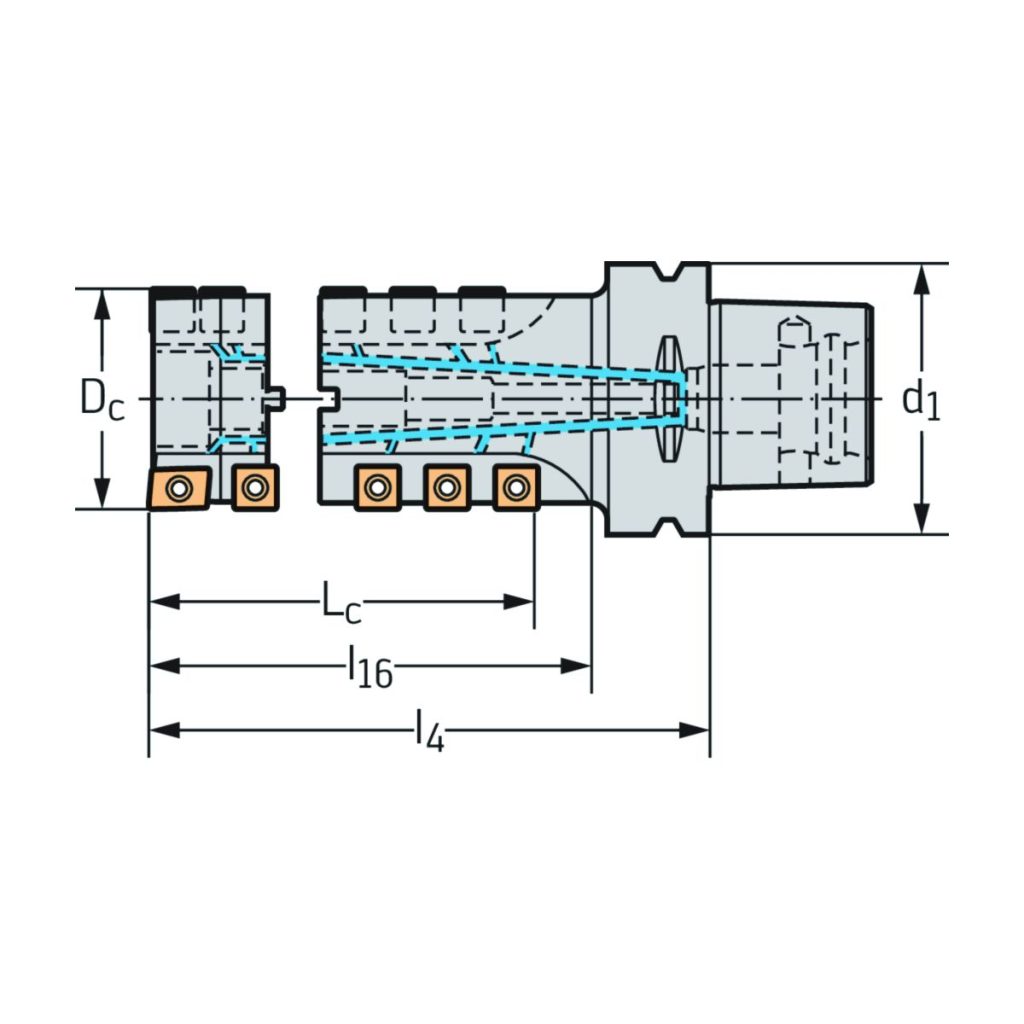

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare77mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială14
D<sub>c</sub>Diametrul muchiei așchietoare50mm
d<sub>1</sub>Diametrul de îmbinare63mm
l<sub>16</sub>Lungime utilă88mm
l<sub>4</sub>Lungimea maximă în consolă110mm
CodificareCodificare sculăM4258-050-C6-02-75-M
TipPlăcuțe amovibile posibileLDM . 1704 .. R
TipPlăcuțe amovibile posibileSDM . 120408
GreutateGreutatea1,3kg
ZNumărul de dinți2
