Freze știulete – M4258-063-C8-02-96-M

Freze știulete M4258-080-C8-03-116-M-M4258-080-C8-03-116-M-0915581724 Freze știulete – M4258-050-C6-02-75-M
Freze știulete M4258-080-C8-03-116-M-M4258-080-C8-03-116-M-0915581724 Freze știulete – M4258-080-C8-03-116-M

16.214,24 lei fără TVA - 19.619,23 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7458151Familie produs: M4258 SKU: M4258-063-C8-02-96-M UPC: 0915580724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,602 kg
Dimensiuni 230 × 85 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4258 modular (SD..1204.. şi LD..1704..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)61,135mm
A3
Diametrul corpului61,135mm
B2
Lungimea muchiei așchietoare, max.98mm
B3
Lungime în consolă98,1mm
B4
Lungime utilă98,1mm
B5
Cantitate rezerve de reascuțire198mm
B6
Lungime cap115mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii800
C3
Diametru de prindere, pe partea mașinii80mm
C4
Lungime coadă48mm
D6
Turație, maximă150001/min
D7
Masă (greutate)3,411kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.2mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level18
G15
Număr de plăcuțe amovibile poziția B18
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO26623-1
J21
Număr articolM4258-063-C8-02-96-M
J22
Codificare produs5178
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$LD1704083R***12
J51
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
J6
Codare loc de separare pe partea mașiniiCCS01C0800$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă150mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.98mm
BD
Diametrul corpului61,135mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiCCS01C0800$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B18
CNSC
Intrare agent de lubrifiere/răcire3
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii800
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 263mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază115mm
LF
Lungime funcțională150mm
LS
Lungime coadă48mm
LU
Lungime utilă98,1mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire198mm
OHX
Lungime în consolă150mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă150001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4258-C-MOD
WT
Masă (greutate)3,411kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

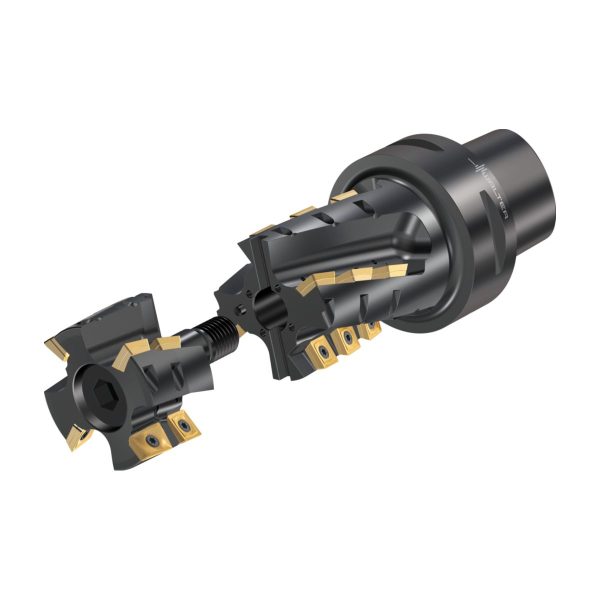

Freze știulete M4258 • Walter CaptoTM ISO 26623 • κ=90° • metric • LD .. 1704 .. • Dc=63mm • Z=2

Descriere unealtă

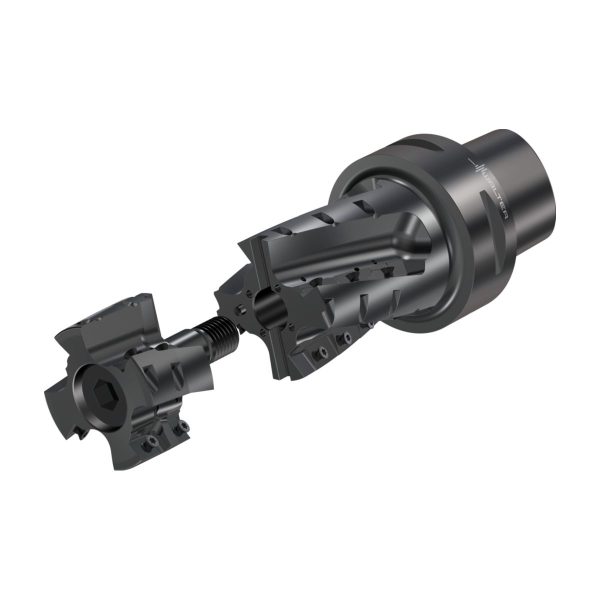

Construcție modulară: piesă frontală interschimbabilă
Contact: Walter CaptoTM C6
Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete
Freza știulete cu dantură înjumătățită M4258
M4258 echipat cu SD..1204.. și LD..1704..

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Construcție modulară: Piesă frontală interschimbabilă în cazul uzurii corpului în zona frontală
Fiabilitate înaltă datorită alimentării interne cu lichid de răcire – și în piesa frontală
Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare98mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială18
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare80mm
l<sub>16</sub>Lungime utilă115mm
l<sub>4</sub>Lungimea maximă în consolă150mm
CodificareCodificare sculăM4258-063-C8-02-96-M
TipPlăcuțe amovibile posibileLDM . 1704 .. R
TipPlăcuțe amovibile posibileSDM . 120408
GreutateGreutatea3,41kg
ZNumărul de dinți2
