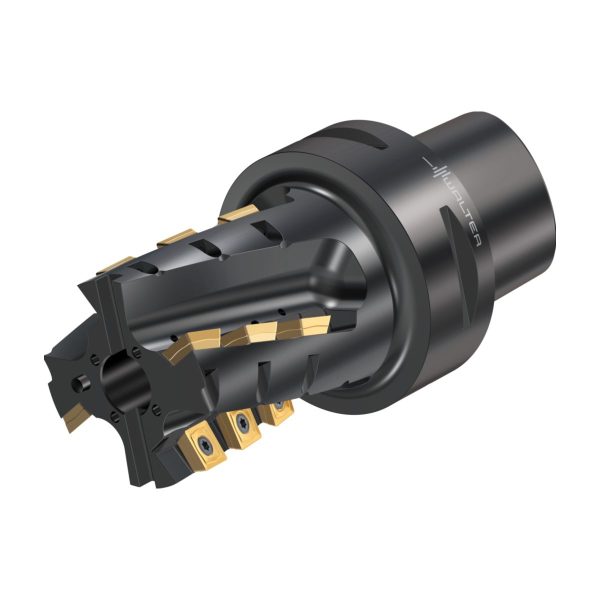

Corp de bază pentru freze știulete - M4258-063-C8-02-60-B - imagine 2

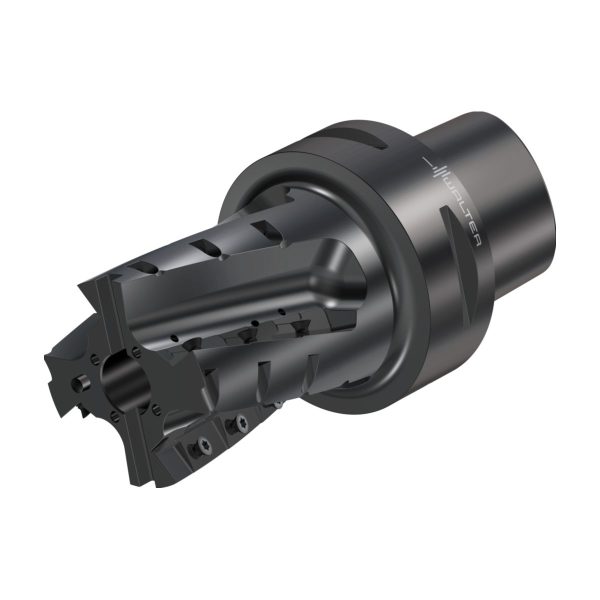

Corp de bază pentru freze știulete - M4258-063-C8-02-60-B - imagine 3

Corp de bază pentru freze știulete – M4258-063-C8-02-60-B

Corp de bază pentru freze știulete M4258-080-C8-03-80-B-M4258-080-C8-03-80-B-0915667724 Corp de bază pentru freze știulete – M4258-050-C6-02-50-B
Corp de bază pentru freze știulete M4258-080-C8-03-80-B-M4258-080-C8-03-80-B-0915667724 Corp de bază pentru freze știulete – M4258-080-C8-03-80-B

11.048,59 lei fără TVA - 13.368,79 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7457940Familie produs: M4258 SKU: M4258-063-C8-02-60-B UPC: 0915665724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,000 kg
Dimensiuni 210 × 127 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungime în consolă

Lungime utilă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Corpuri de bază M4258 (SD..1204.. şi LD..1704..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)63mm
B2
Lungimea muchiei așchietoare, max.63mm
B3
Lungime în consolă115mm
B4
Lungime utilă162,9mm
B5
Cantitate rezerve de reascuțire162,9mm
B6
Lungime cap80mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C4
Diametru de prindere, pe partea mașinii80mm
C4
Lungime coadă48mm
D6
Turație, maximă150001/min
D7
Masă (greutate)2,81kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level12
G15
Număr de plăcuțe amovibile poziția B12
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO26623-1
J21
Număr articolM4258-063-C8-02-60-B
J22
Codificare produs6833
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
J6
Codare loc de separare pe partea mașiniiCCS01C0800$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFEC
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.63mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiCCS01C0800$$$$
CICT
Cutting item count12
CICT (S)
Număr de plăcuțe amovibile poziția B12
CNSC
Intrare agent de lubrifiere/răcire3
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii800
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 263mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază80mm
LF
Lungime funcțională115mm
LS
Lungime coadă48mm
LU
Lungime utilă115mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire162,9mm
OHX
Lungime în consolă115mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă150001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4258-C-BODY
WT
Masă (greutate)2,81kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Corp de bază pentru freze știulete M4258 • Walter CaptoTM ISO 26623 • κ=90° • metric • SD .. 1204 .. • Dc=63mm • Z=2

Descriere unealtă

Construcție modulară: piesă frontală interschimbabilă
Contact: Walter CaptoTM C6
Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete
Freza știulete cu dantură înjumătățită M4258
M4258 echipat cu SD..1204.. și LD..1704..

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Construcție modulară: Piesă frontală interschimbabilă în cazul uzurii corpului în zona frontală
Fiabilitate înaltă datorită alimentării interne cu lichid de răcire – și în piesa frontală
Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

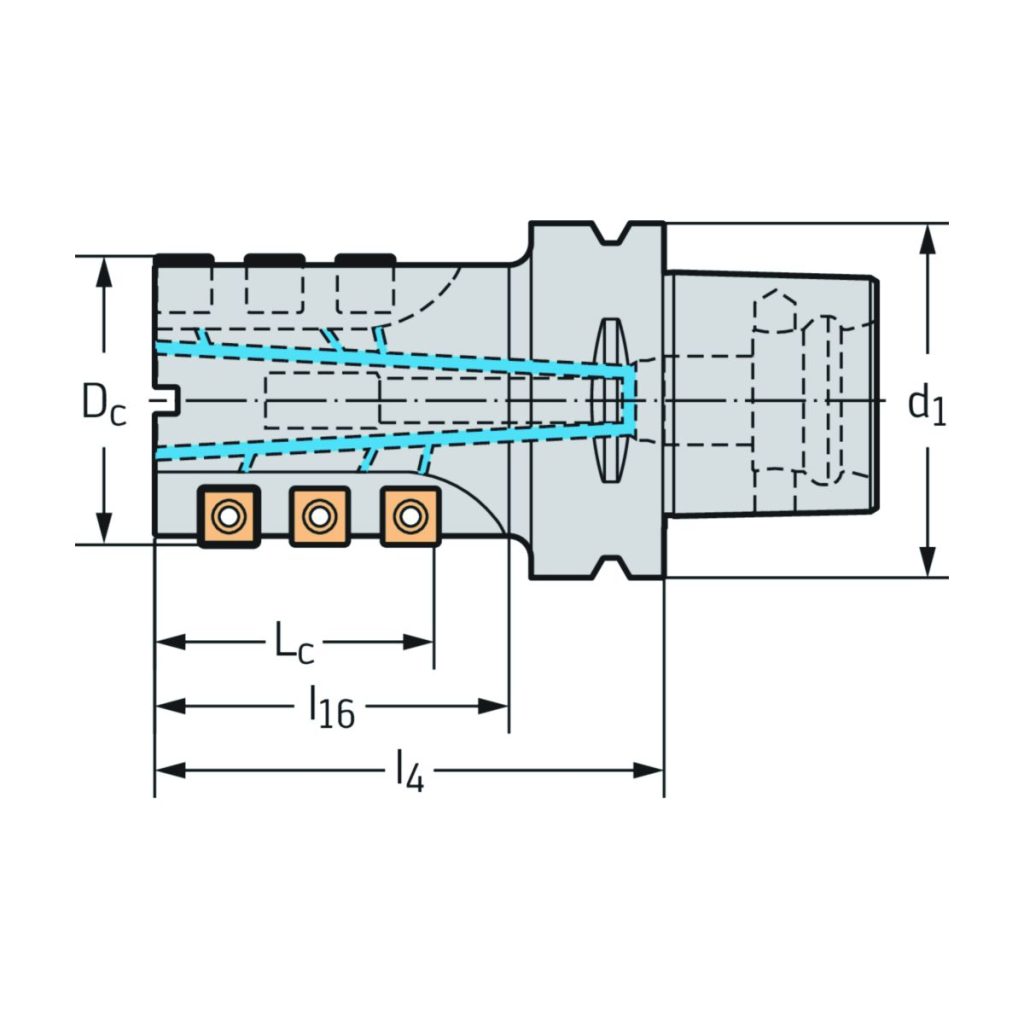

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare63mm
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială12
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare80mm
l<sub>16</sub>Lungime utilă80mm
l<sub>4</sub>Lungimea maximă în consolă115mm
CodificareCodificare sculăM4258-063-C8-02-60-B
TipPlăcuțe amovibile posibileSDM . 120408
GreutateGreutatea2,81kg
ZNumărul de dinți2
