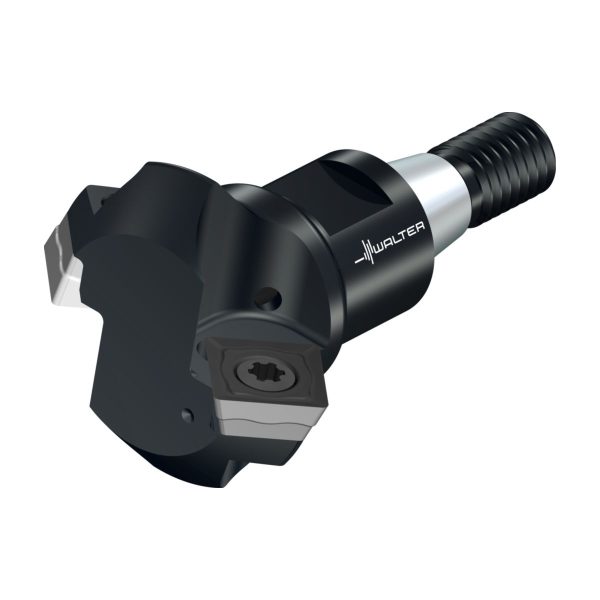

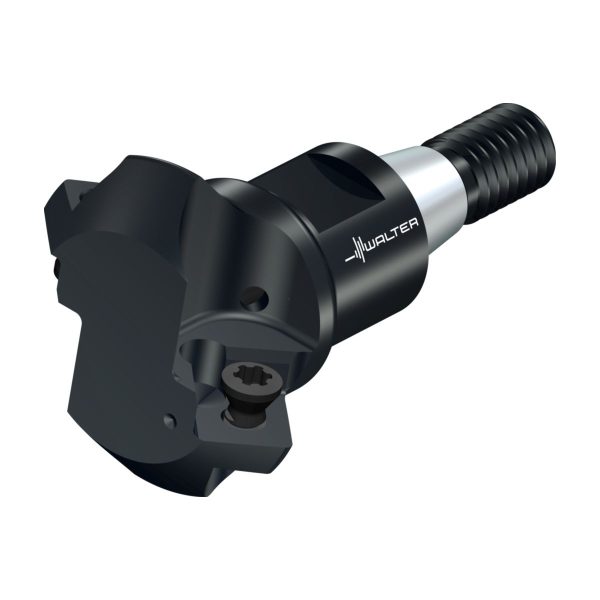

Freze pentru teșire – M4574-012-T09-02-03

Freze pentru teșire M4574-040-A32-03-07BOW-M4574-040-A32-03-07BOW-4063465926472 Freze pentru teșire – M4574.031-A31-03-05
Freze pentru teșire M4574-016-TC08-03-03BOW-M4574-016-TC08-03-03BOW-4063465926489 Freze pentru teșire – M4574-016-T14-03-03

1.621,96 lei fără TVA - 1.962,57 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 6689690Familie produs: M4574 SKU: M4574-012-T09-02-03 UPC: 0764270724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,023 kg
Dimensiuni 113,25 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Unghiul de atac

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pentru teşire M4574
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)20,3mm
A2
Diametru muchie așchietoare 220,3mm
B2
Lungimea muchiei așchietoare, max.3,5mm
B3
Lungime în consolă20mm
B4
Lungime utilă20mm
B5
Cantitate rezerve de reascuțire34mm
B6
Lungime cap20mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii90
C3
Diametru de prindere, pe partea mașinii9,7mm
D6
Turație, maximă281001/min
D7
Masă (greutate)0,013kg
D9
Ajustabilitate0
E1
Unghiul de atac45°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4574-012-T09-02-03
J22
Codificare produs213
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SD06T2043R***04
J6
Codare loc de separare pe partea mașiniiSAW01C0090$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
LPR
Procedee de prelucrare20mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire34mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.3,5mm
AZ
Adâncimea de plonjare, max.1mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiSAW01C0090$$$$
CCTMS
Coadă, pe partea mașiniiSAW
CICT
Cutting item count2
CNSC
Intrare agent de lubrifiere/răcire1
CPDF
Diviziune
CUB
Connection unit basisC
CXSC
Ieșire agent de lubrifiere/răcire4
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DCN
Diametru muchie așchietoare, minim12mm
DCX
Diametru muchie așchietoare 220,3mm
EPSR
Unghi de colț plăcuță amovibilă90°
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$SD06T2043R***04
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază20mm
LF
Lungime funcțională20mm
LPR
Lungime în consolă20mm
LU
Lungime utilă20mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire34mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă281001/min
S
Înălțime muchie așchietoare2,78mm
SC
Insert shape codeS
TSYC
Identificator imagine2
WT
Masă (greutate)0,013kg
XYWD
xyw plane distance-20mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze pentru teșire M4574 • ScrewFit • metric • κ=45° • Dc=12mm • Z=2 • SD .. 06T2 ..

Descriere unealtă

Freze pentru teșire Kappa 45° cu plăcuțe amovibile specifice sistemului, cu 4 muchii așchietoare
Cu interfață modulară ScrewFit
Freze pentru teșire Walter M4574

Domenii de utilizare

Pentru teșirea și debavurarea tuturor materialelor din oțel și fontă, oțelurilor inoxidabile, precum și materialelor greu prelucrabile
Teșire directă și prin tragere

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3,5mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul de îmbinare9,7mm
D<sub>a</sub>Diametrul muchiei așchietoare20,3mm
l<sub>4</sub>Lungimea maximă în consolă20mm
CodificareCodificare sculăM4574-012-T09-02-03
TipPlăcuțe amovibile posibileSDM . 06T204
GreutateGreutatea0,01kg
ZNumărul de dinți2
Nr. PlăcuțeNumărul de plăcuțe amovibile2
