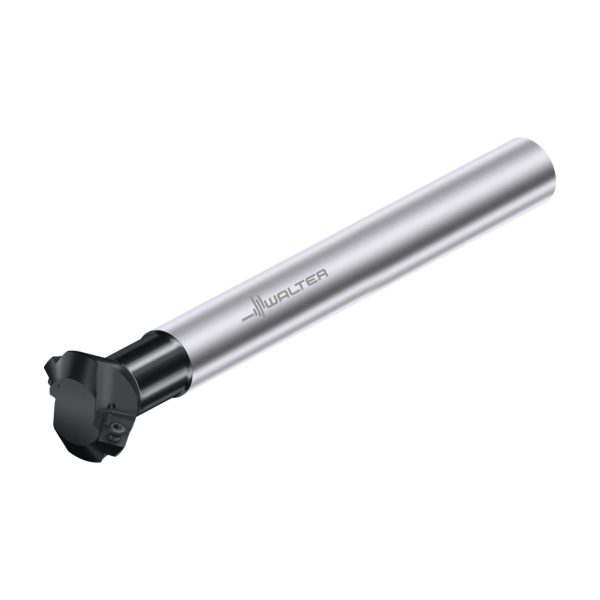

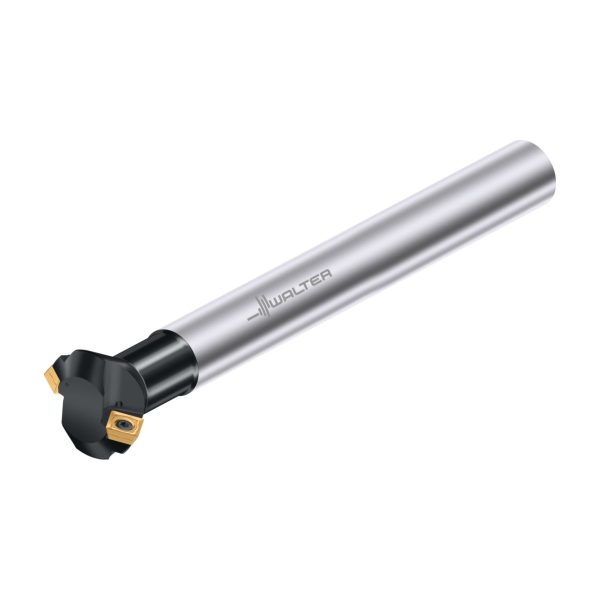

Freze pentru teșire – M4574-020-A20-02-05-30

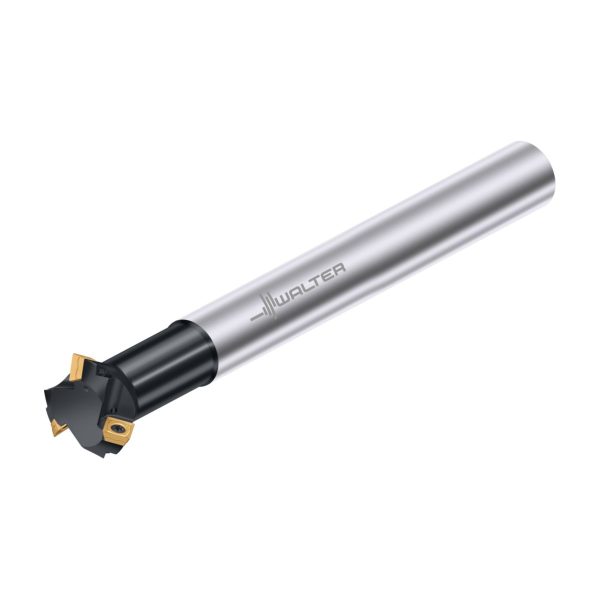

Freze pentru teșire M4574.019-A19-02-05-30-M4574.019-A19-02-05-30-0630178724 Freze pentru teșire – M4574-012-A16-02-03-30
Freze pentru teșire M4574.019-A19-02-05-30-M4574.019-A19-02-05-30-0630178724 Freze pentru teșire – M4574-016-A16-03-03-30

1.921,73 lei fără TVA - 2.325,29 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7932686Familie produs: M4574 SKU: M4574-020-A20-02-05-30 UPC: 0630186724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,522 kg
Dimensiuni 210 × 38 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Unghiul de atac

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pentru teşire M4574
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)35,3mm
A2
Diametru muchie așchietoare 235,3mm
A3
Diametrul corpului24,5mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire200mm
B6
Lungime cap39mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C4
Lungime coadă50mm
D6
Turație, maximă304001/min
D7
Masă (greutate)0,482kg
D9
Ajustabilitate0
E1
Unghiul de atac60°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire4
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4574-020-A20-02-05-30
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SD09T3083R***08
J6
Codare loc de separare pe partea mașiniiZYL01G2000$$$$
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6,8mm
AZ
Adâncimea de plonjare, max.0,8mm
BD
Diametrul corpului24,5mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiZYL01G2000$$$$
CCTMS
Coadă, pe partea mașiniiZYL
CICT
Cutting item count2
CNSC
Intrare agent de lubrifiere/răcire
CPDF
Diviziune0
CUB
Connection unit basisM
CXSC
Ieșire agent de lubrifiere/răcire4
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
DCX
Diametru muchie așchietoare 235,3mm
EPSR
Unghi de colț plăcuță amovibilă90°
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$SD09T3083R***08
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac60°
LB
Lungime corp de bază39mm
LF
Lungime funcțională200mm
LPR
Lungime în consolă40mm
LS
Lungime coadă50mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire200mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă304001/min
S
Înălțime muchie așchietoare4,76mm
SC
Insert shape codeS
TSYC
Identificator imagine2
WT
Masă (greutate)0,482kg
XYWD
xyw plane distance-200mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze pentru teșire M4574 • coadă cilindrică • metric • κ=30° • Dc=20mm • Z=2 • SD .. 09T3 ..

Descriere unealtă

Freze pentru teșire Walter M4574

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

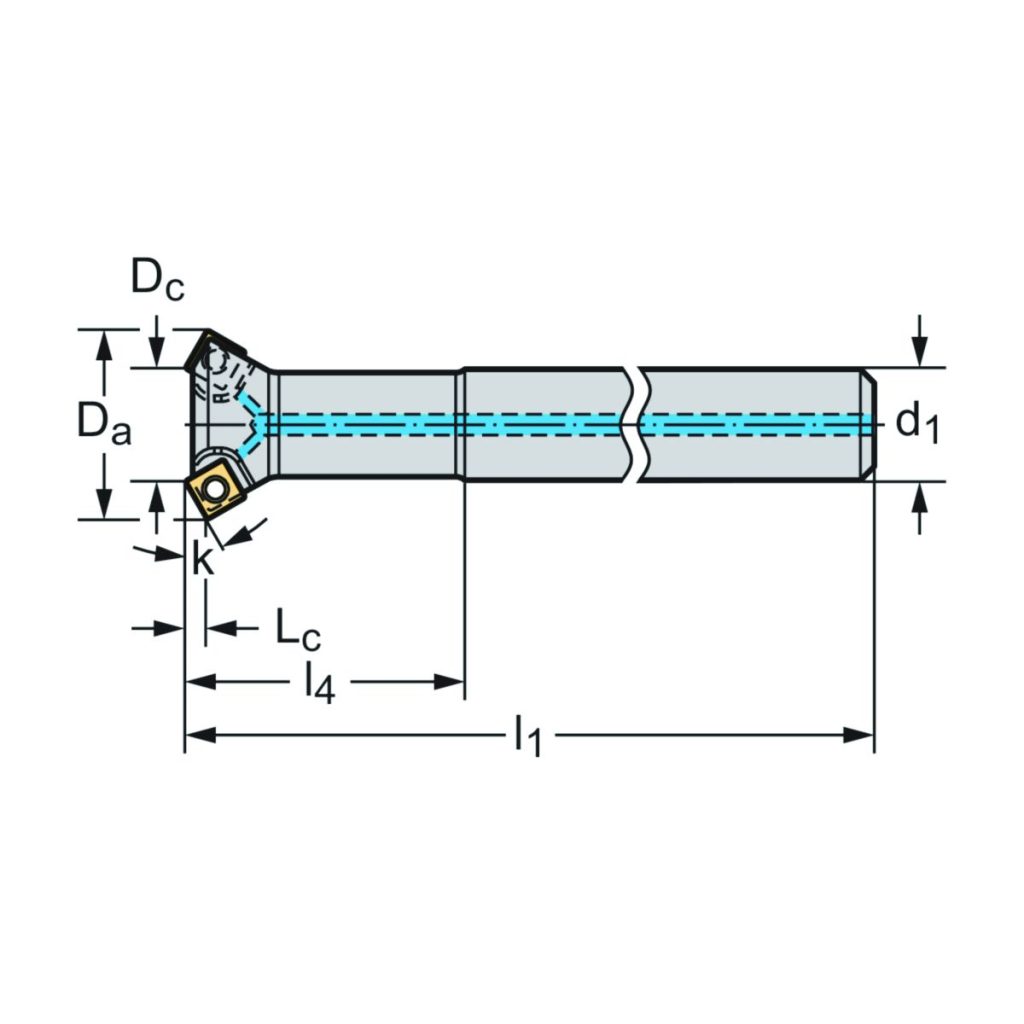

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare4mm
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare20mm
D<sub>a</sub>Diametrul muchiei așchietoare35,3mm
l<sub>1</sub>Lungimea totală200mm
l<sub>4</sub>Lungimea maximă în consolă40mm
CodificareCodificare sculăM4574-020-A20-02-05-30
TipPlăcuțe amovibile posibileSDM . 09T308
GreutateGreutatea0,48kg
ZNumărul de dinți2
Nr. PlăcuțeNumărul de plăcuțe amovibile2
