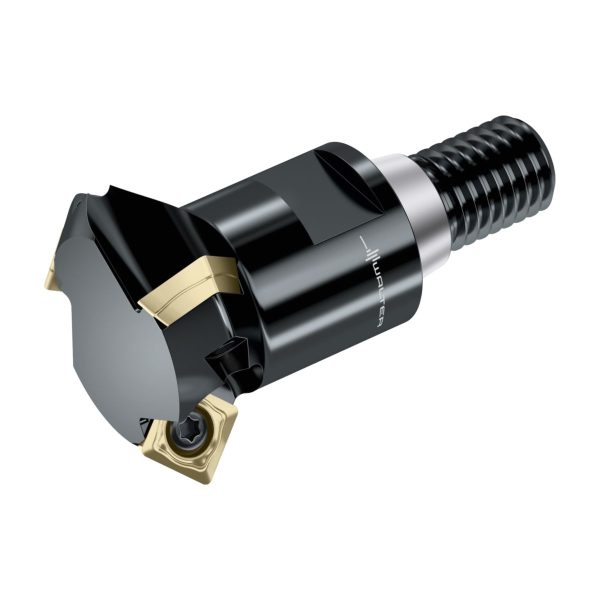

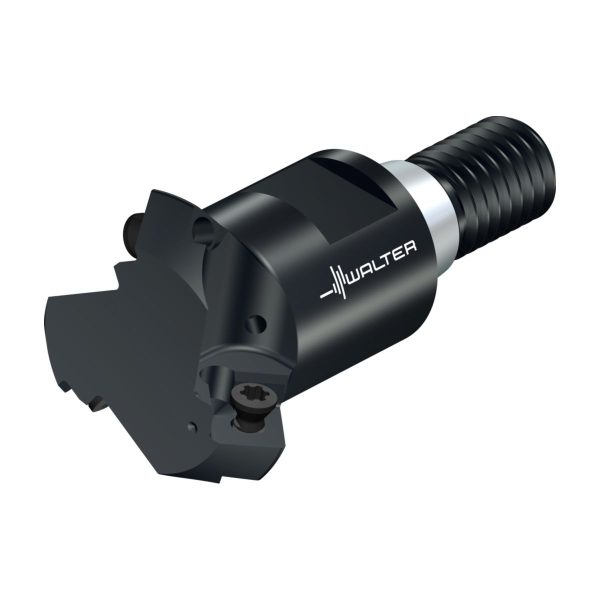

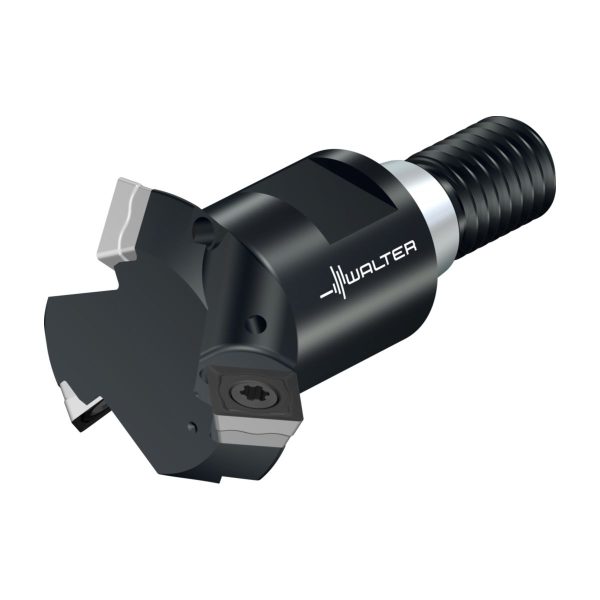

Freze pentru teșire – M4574-032-T28-03-07
2.157,26 lei fără TVA - 2.610,28 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,232 kg |
|---|---|
| Dimensiuni | 90 × 50 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Unghiul de atac | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze pentru teşire M4574 |

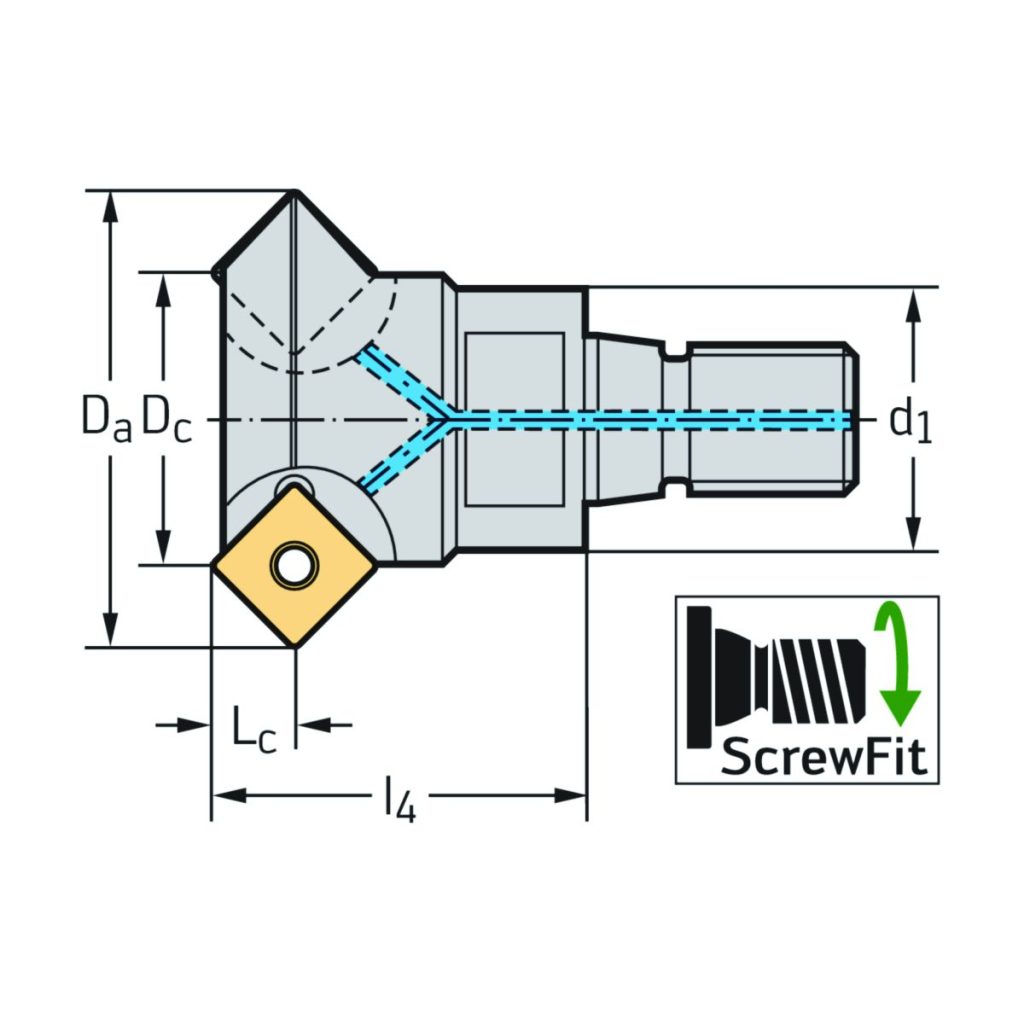

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 48,6 | mm |
A2 | Diametru muchie așchietoare 2 | 48,6 | mm |
A3 | Diametrul corpului | 45,427 | mm |
B2 | Lungimea muchiei așchietoare, max. | 40 | mm |
B3 | Lungime în consolă | 40 | mm |
B4 | Lungime utilă | 40 | mm |
B5 | Cantitate rezerve de reascuțire | 69 | mm |
B6 | Lungime cap | 40 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 280 | |
C3 | Diametru de prindere, pe partea mașinii | 28 | mm |
D6 | Turație, maximă | 18200 | 1/min |
D7 | Masă (greutate) | 0,23 | kg |
D9 | Ajustabilitate | 0 | |
E1 | Unghiul de atac | 45 | ° |
E5 | Adâncimea de plonjare, max. | 1 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 3 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 3 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 3 | |
G13 | Număr de plăcuțe amovibile poziția A | 3 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 4 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M4574-032-T28-03-07 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SD1204083R***08 | |
J6 | Codare loc de separare pe partea mașinii | SAW01C0280$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPR | |
NSM | Procedee de prelucrare | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 7,5 | mm |
AZ | Adâncimea de plonjare, max. | 1 | mm |
BD | Diametrul corpului | 45,427 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCMS | Codare loc de separare pe partea mașinii | SAW01C0280$$$$ | |
CCTMS | Coadă, pe partea mașinii | SAW | |
CICT | Cutting item count | 3 | |
CNSC | Intrare agent de lubrifiere/răcire | ||
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 4 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 32 | mm |
DCX | Diametru muchie așchietoare 2 | 48,6 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
HAND | Sensul de așchiere | R | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SD1204083R***08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 45 | ° |
LB | Lungime corp de bază | 40 | mm |
LF | Lungime funcțională | 40 | mm |
LPR | Lungime în consolă | 40 | mm |
LU | Lungime utilă | 40 | mm |
NOI | Număr de posibilități de utilizare | 600 | |
OAL | Cantitate rezerve de reascuțire | 69 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 18200 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | 2 | |
WT | Masă (greutate) | 0,23 | kg |
XYWD | xyw plane distance | -40 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 3 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 3 |
Plăcuțe de finisare – SDHT120408-G88 WK10SKU: SDHT120408-G88 WK10146,67 lei fără TVA - 177,47 lei cu TVA- Plăcuțe de finisare – SDHT120408-G88 WXN15SKU: SDHT120408-G88 WXN15183,61 lei fără TVA - 222,17 lei cu TVA
- Pătrate pozitive – SDGW120408-A88 WDN20SKU: SDGW120408-A88 WDN20674,48 lei fără TVA - 816,12 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WPP35GSKU: SDMW120408-A57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35SSKU: SDMW120408-A57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35GSKU: SDMW120408-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP25SSKU: SDMW120408-A57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WPP35GSKU: SDMT120408-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM35GSKU: SDMT120408-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35SSKU: SDMT120408-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM45XSKU: SDMT120408-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WAK15SKU: SDMT120408-F57 WAK15116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP25SSKU: SDMT120408-F57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35GSKU: SDMT120408-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSP45GSKU: SDMT120408-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WPP35GSKU: SDMT120408-D57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKK25GSKU: SDMT120408-D57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSM35GSKU: SDMT120408-D57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35SSKU: SDMT120408-D57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35GSKU: SDMT120408-D57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP25SSKU: SDMT120408-D57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WPP35GSKU: SDMT120408-D51 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSP45GSKU: SDMT120408-D57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP35SSKU: SDMT120408-D51 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP35GSKU: SDMT120408-D51 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP25SSKU: SDMT120408-D51 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WSP45GSKU: SDMT120408-D51 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Adaptor tip reducție – AK521.T36.45.T28SKU: AK521.T36.45.T28856,48 lei fără TVA - 1.036,34 lei cu TVA
- Adaptor tip reducție – AK522.TC16.40.T28SKU: AK522.TC16.40.T28813,66 lei fără TVA - 984,53 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H63A.T28.115COSKU: AK531.H63A.T28.115CO2.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H100A.T28.110COSKU: AK531.H100A.T28.110CO3.522,27 lei fără TVA - 4.261,95 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z40.T28.228SKU: AK510.Z40.T28.228979,60 lei fără TVA - 1.185,32 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z32.T28.138SKU: AK510.Z32.T28.138835,07 lei fără TVA - 1.010,43 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z25.T28.072SKU: AK510.Z25.T28.072653,07 lei fără TVA - 790,21 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z25.T28.142SKU: AK510.Z25.T28.142835,07 lei fără TVA - 1.010,43 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK541.BT50.T28.120COSKU: AK541.BT50.T28.120CO1.948,49 lei fără TVA - 2.357,67 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S50.T28.100COSKU: AK541.S50.T28.100CO1.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK541.BT40.T28.125COSKU: AK541.BT40.T28.125CO1.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S40.T28.115COSKU: AK541.S40.T28.115CO1.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor NCT – AK520.N63.T28.150SKU: AK520.N63.T28.1502.275,03 lei fără TVA - 2.752,79 lei cu TVA
- Adaptor DIN 1835 A – AK512.Z25.T28.127SKU: AK512.Z25.T28.1274.935,47 lei fără TVA - 5.971,92 lei cu TVA
- Adaptor NCT – AK520.N63.T28.085COSKU: AK520.N63.T28.085CO1.969,90 lei fără TVA - 2.383,58 lei cu TVA
- Adaptor DIN 1835 A – AK512.Z32.T28.283SKU: AK512.Z32.T28.2837.681,56 lei fără TVA - 9.294,69 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.170SKU: AK540.BT50.T28.1702.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.220SKU: AK540.BT50.T28.2202.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.120SKU: AK540.BT50.T28.1201.948,49 lei fără TVA - 2.357,67 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.070COSKU: AK540.BT50.T28.070CO1.729,02 lei fără TVA - 2.092,11 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.100SKU: AK540.BT40.T28.1001.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.075SKU: AK540.BT40.T28.0751.402,49 lei fără TVA - 1.697,01 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.125SKU: AK540.BT40.T28.1251.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.150SKU: AK540.BT40.T28.1501.648,72 lei fără TVA - 1.994,95 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.050COSKU: AK540.BT40.T28.050CO1.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.100SKU: AK540.S50.T28.1001.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.200SKU: AK540.S50.T28.2002.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.250SKU: AK540.S50.T28.2502.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.150SKU: AK540.S50.T28.1502.103,73 lei fără TVA - 2.545,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.065SKU: AK540.S40.T28.0651.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.050COSKU: AK540.S50.T28.050CO1.632,67 lei fără TVA - 1.975,53 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.115SKU: AK540.S40.T28.1151.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.090SKU: AK540.S40.T28.0901.429,25 lei fără TVA - 1.729,39 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.165SKU: AK540.S40.T28.1651.707,61 lei fără TVA - 2.066,21 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.140SKU: AK540.S40.T28.1401.632,67 lei fără TVA - 1.975,53 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.040COSKU: AK540.S40.T28.040CO1.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C6.T28.60SKU: AK580.C6.T28.603.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C5.T28.55SKU: AK580.C5.T28.552.853,15 lei fără TVA - 3.452,31 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C4.T28.55COSKU: AK580.C4.T28.55CO2.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C3.T28.55COSKU: AK580.C3.T28.55CO2.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C8.T28.60SKU: AK580.C8.T28.603.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.140SKU: AK530.H63A.T28.1403.072,62 lei fără TVA - 3.717,87 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.115SKU: AK530.H63A.T28.1152.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.165SKU: AK530.H63A.T28.1653.072,62 lei fără TVA - 3.717,87 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.090SKU: AK530.H63A.T28.0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.065COSKU: AK530.H63A.T28.065CO2.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.110SKU: AK530.H100A.T28.1103.522,27 lei fără TVA - 4.261,95 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.160SKU: AK530.H100A.T28.1603.843,45 lei fără TVA - 4.650,57 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.210SKU: AK530.H100A.T28.2104.164,63 lei fără TVA - 5.039,20 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.260SKU: AK530.H100A.T28.2604.485,81 lei fără TVA - 5.427,83 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.060COSKU: AK530.H100A.T28.060CO3.201,09 lei fără TVA - 3.873,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC060-C6-T28-185SKU: AC060-C6-T28-18520.518,05 lei fără TVA - 24.826,84 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J40-T28-235SKU: AC060-J40-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J50-T28-235SKU: AC060-J50-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J50-T28-285SKU: AC060-J50-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC060-C6-T28-235SKU: AC060-C6-T28-23521.599,36 lei fără TVA - 26.135,23 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J40-T28-185SKU: AC060-J40-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S40-T28-185SKU: AC060-S40-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S50-T28-235SKU: AC060-S50-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S40-T28-235SKU: AC060-S40-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S50-T28-285SKU: AC060-S50-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H100-T28-235SKU: AC060-H100-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H100-T28-285SKU: AC060-H100-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H63-T28-185SKU: AC060-H63-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H63-T28-235SKU: AC060-H63-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Cheie – FS1386SKU: FS13862.366,03 lei fără TVA - 2.862,90 lei cu TVA
- Cheie – FS1391SKU: FS1391496,22 lei fără TVA - 600,43 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1453SKU: FS145327,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze pentru teșire M4574 • ScrewFit • metric • κ=45° • Dc=32mm • Z=3 • SD .. 1204 ..
Descriere unealtă
Freze pentru teșire Kappa 45° cu plăcuțe amovibile specifice sistemului, cu 4 muchii așchietoare
Cu interfață modulară ScrewFit
Freze pentru teșire Walter M4574
Domenii de utilizare
Pentru teșirea și debavurarea tuturor materialelor din oțel și fontă, oțelurilor inoxidabile, precum și materialelor greu prelucrabile
Teșire directă și prin tragere
Avantajele Dvs.
Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 7,5 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 32 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 28 | mm |
| D<sub>a</sub> | Diametrul muchiei așchietoare | 48,6 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 40 | mm |
| Codificare | Codificare sculă | M4574-032-T28-03-07 | |
| Tip | Plăcuțe amovibile posibile | SDM . 120408 | |
| Greutate | Greutatea | 0,23 | kg |
| Z | Numărul de dinți | 3 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 3 |
