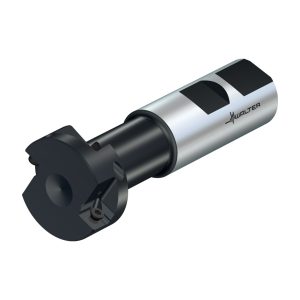

Freze pentru canale T - M4575-050-W32-02-21 - imagine 2
Freze pentru canale T - M4575-050-W32-02-21 - imagine 3

Freze pentru canale T – M4575-050-W32-02-21

Freze pentru canale T M4575-025-W16-02-11-M4575-025-W16-02-11-0787282724 Freze pentru canale T – M4575-040-W25-02-17

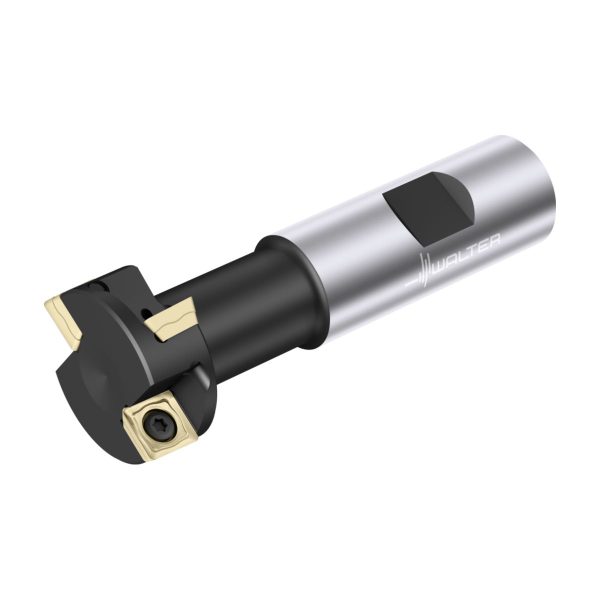

Freze pentru canale T M4575-025-W16-02-11-M4575-025-W16-02-11-0787282724 Freze pentru canale T – M4575-025-W16-02-11

3.270,68 lei fără TVA - 3.957,52 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 6795939Familie produs: M4575 SKU: M4575-050-W32-02-21 UPC: 0787285724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,796 kg
Dimensiuni 146 × 70 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Execuție plăcuță așchietoare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pentru canale T M4575
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)27mm
A5
Diametrul gâtului27mm
B2
Lungimea muchiei așchietoare, max.20,75mm
B3
Lungime în consolă61mm
B4
Lungime utilă61mm
B5
Cantitate rezerve de reascuțire122mm
BLD
Identificator imagine3
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C31
Diametru de prindere, pe partea mașinii32mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă60mm
D11
Tip de frezăF
D6
Turație, maximă179001/min
D7
Masă (greutate)0,715kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A4
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM4575-050-W32-02-21
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
J6
Codare loc de separare pe partea mașiniiZYL10G3200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-87
Număr standard caracteristică
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.20,75mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii10
CCMS
Codare loc de separare pe partea mașiniiZYL10G3200h$06
CCTMS
Coadă, pe partea mașiniiZYL
CDX
Adâncime de așchiere10mm
CICT
Cutting item count2
CNSC
Intrare agent de lubrifiere/răcire1
CPDF
Diviziune
CUB
Connection unit basisM
CW
Lățimea plăcuței, dimensiune nominală20,75mm
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)49,5mm
DCN
Diametru muchie așchietoare, minim49,5mm
DCX
Diametru muchie așchietoare 249,5mm
DN
Diametrul gâtului27mm
EPSR
Unghi de colț plăcuță amovibilă90°
HAND
Sensul de așchiereR
IC
Cerc înscris12,7mm
IH
Execuție plăcuță așchietoareR
IIC
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională86mm
LPR
Lungime în consolă61mm
LS
Lungime coadă60mm
LSC
Lungime gaură de fixare60mm
LU
Lungime utilă61mm
NOI
Număr de posibilități de utilizare20
OAL
Cantitate rezerve de reascuțire122mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă179001/min
S
Înălțime muchie așchietoare4,76mm
SC
Insert shape codeS
TSYC
Identificator imagine3
WT
Masă (greutate)0,715kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2

Descriere

Freze pentru canale T M4575 • coadă DIN 1835 B • metric • κ=90° • Dc=49,5mm • SD .. 1204 ..

Descriere unealtă

Cu răcire interioară pentru evacuarea în siguranță a așchiilor, cu aer comprimat sau agent de lubrifiere/răcire
Freze pentru canale T Walter M4574
Freză pentru canale T cu plăcuțe pătrate specifice sistemului pentru producerea de canale T conform DIN 650
Cu coadă Weldon

Domenii de utilizare

Pentru prelucrarea canalelor radiale, precum și a canalelor T în paturi de mașini

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

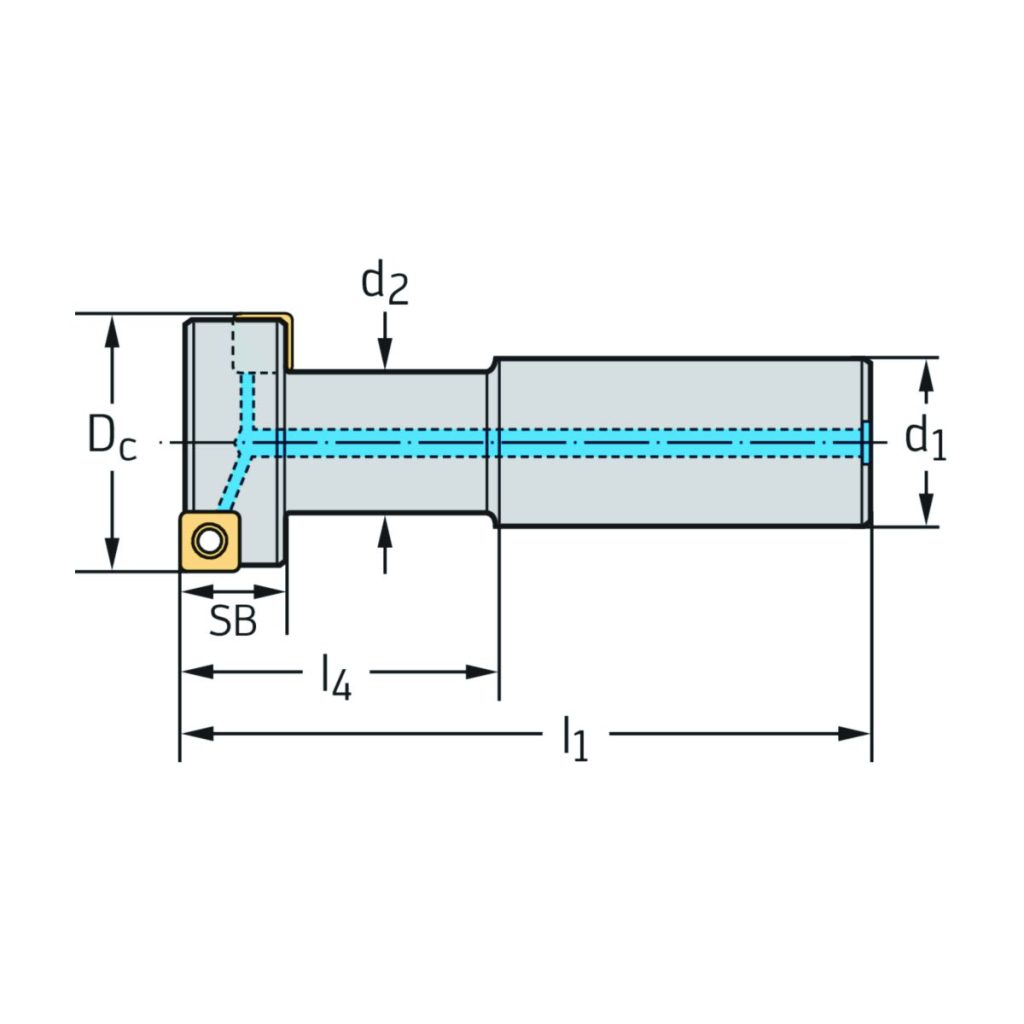

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile2EA
Nr. PlăcuțeNumărul de plăcuțe amovibile2EA
SBAdâncime maximă de așchiere20,75mm
D<sub>c</sub>Diametrul muchiei așchietoare49,5mm
d<sub>1</sub>Diametrul de îmbinare32mm
d<sub>2</sub>Diametrul corpului27mm
l<sub>1</sub>Lungimea totală122mm
l<sub>4</sub>Lungimea maximă în consolă61mm
CodificareCodificare sculăM4575-050-W32-02-21
TipPlăcuțe amovibile posibileSDM . 120408
GreutateGreutatea0,71kg
ZNumărul de dinți2EA
