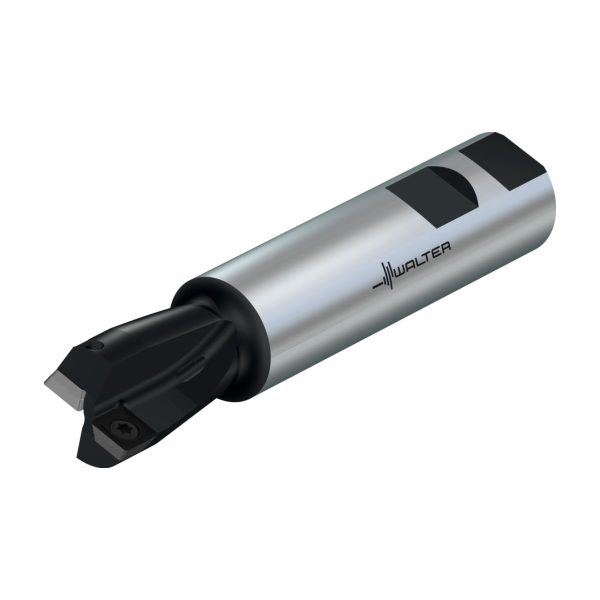

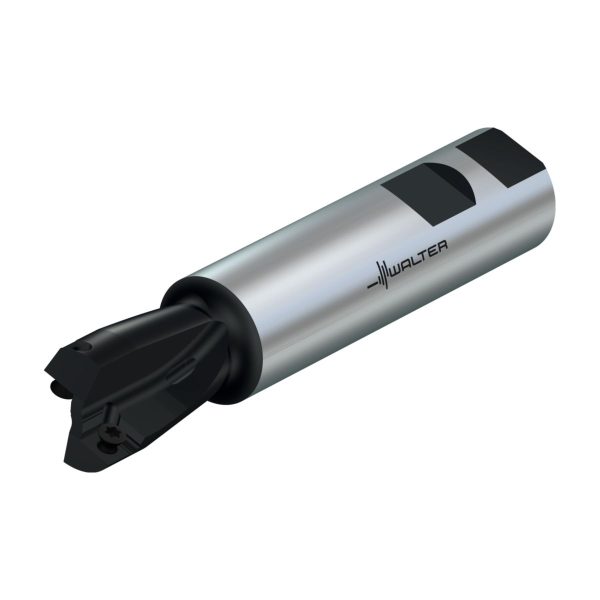

Freze cilindro-frontale – M4791.026-W26-01-09
2.012,73 lei fără TVA - 2.435,40 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,412 kg |
|---|---|
| Dimensiuni | 134 × 31 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Lungime utilă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze pentru canelare M4791 pentru tipul de plăcuţă SD.. inch |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 24,105 | mm |
A3 | Diametrul corpului | 24,105 | mm |
B2 | Lungimea muchiei așchietoare, max. | 8,4 | mm |
B3 | Lungime în consolă | 72,81 | mm |
B4 | Lungime utilă | 72,81 | mm |
B5 | Cantitate rezerve de reascuțire | 130,175 | mm |
B6 | Lungime cap | 11,811 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 10 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 1000 | |
C3 | Diametru de prindere, pe partea mașinii | 25,4 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
D6 | Turație, maximă | 10000 | 1/min |
D7 | Masă (greutate) | 0,389 | kg |
D9 | Ajustabilitate | 0 | |
E1 | Unghiul de atac | 90 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 15 | ° |
E5 | Adâncimea de plonjare, max. | 1,4 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 1 | |
F23 | Number of insert mounting levels | 2 | |
F24 | Number of inserts per mounting level | 1 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 2 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO3338-2 | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr articol | M4791.026-W26-01-09 | |
J3 | Siglă companie | W | |
J41 | Siglă companie | WR$$SD09T3043R***08 | |
J6 | Codare loc de separare pe partea mașinii | ZYL10S1000h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BVB | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 8,4 | mm |
BD | Diametrul corpului | 24,105 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10S1000h$06 | |
CICT | Cutting item count | 1 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 9 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 1000 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 25,4 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 11,811 | mm |
LF | Lungime funcțională | 101,203 | mm |
LU | Lungime utilă | 72,81 | mm |
NOI | Număr de posibilități de utilizare | 200 | |
OAL | Cantitate rezerve de reascuțire | 130,175 | mm |
OHX | Lungime în consolă | 72,235 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 15 | ° |
RPMX | Turație, maximă | 10000 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M4791-UW | |
WT | Masă (greutate) | 0,389 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 1 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 1 |
Plăcuțe de finisare – SDHT09T308-G88 WXN15SKU: SDHT09T308-G88 WXN15156,31 lei fără TVA - 189,14 lei cu TVA- Plăcuțe de finisare – SDHT09T304-G88 WK10SKU: SDHT09T304-G88 WK10124,89 lei fără TVA - 151,12 lei cu TVA
- Plăcuțe de finisare – SDHT09T308-G88 WK10SKU: SDHT09T308-G88 WK10124,89 lei fără TVA - 151,12 lei cu TVA
- Plăcuțe de finisare – SDHT09T304-G88 WXN15SKU: SDHT09T304-G88 WXN15156,31 lei fără TVA - 189,14 lei cu TVA
- Pătrate pozitive – SDGW09T304-A88 WDN20SKU: SDGW09T304-A88 WDN20620,95 lei fără TVA - 751,35 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WPP35GSKU: SDMW09T308-A57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP25SSKU: SDMW09T308-A57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP35SSKU: SDMW09T308-A57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP35GSKU: SDMW09T308-A57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WPP35GSKU: SDMT09T308-F57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSM35GSKU: SDMT09T308-F57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP25SSKU: SDMT09T308-F57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35SSKU: SDMT09T308-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WAK15SKU: SDMT09T308-F57 WAK1592,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSM45XSKU: SDMT09T308-F57 WSM45X145,60 lei fără TVA - 176,18 lei cu TVA
- Pătrate pozitive – SDMT09T304-F57 WKP35GSKU: SDMT09T304-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35GSKU: SDMT09T308-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T304-F57 WKP35SSKU: SDMT09T304-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSP45GSKU: SDMT09T308-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T304-F57 WSP45GSKU: SDMT09T304-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WPP35GSKU: SDMT09T308-D57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKK25GSKU: SDMT09T308-D57 WKK25G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSM35GSKU: SDMT09T308-D57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35SSKU: SDMT09T308-D57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP25SSKU: SDMT09T308-D57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35GSKU: SDMT09T308-D57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WPP35GSKU: SDMT09T308-D51 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSP45GSKU: SDMT09T308-D57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP25SSKU: SDMT09T308-D51 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP35SSKU: SDMT09T308-D51 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WKP35GSKU: SDMT09T308-D51 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D51 WSP45GSKU: SDMT09T308-D51 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Garnitură – FS1325SKU: FS1325330,82 lei fără TVA - 400,29 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-40 070SKU: C6-391.14-40 0702.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-40 075SKU: C8-391.14-40 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K40-W26-044SKU: AB044.K40-W26-044952,83 lei fără TVA - 1.152,92 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K40-W26-102SKU: AB044.K40-W26-1021.049,19 lei fără TVA - 1.269,52 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-160SKU: AB009-H63-ER40-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Adaptor pentru coadă Weldon ASME B5.50 – AB044.K50-W26-102SKU: AB044.K50-W26-1021.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-085SKU: AB009-H63-ER40-085835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-120SKU: AB009-H63-ER40-120947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-130SKU: AB009-H63-ER40-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-200SKU: AB009-H100-ER40-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-120SKU: AB009-H100-ER40-1201.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-160SKU: AB009-H100-ER40-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-200SKU: AB009-H63-ER40-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-160SKU: AB009-S50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-070SKU: AB009-S50-ER40-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-100SKU: AB009-S50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-160SKU: AB009-S40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-070SKU: AB009-S40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-100SKU: AB009-S40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-160SKU: AB009-J40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-070SKU: AB009-J40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-100SKU: AB009-J40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-160SKU: AB009-J50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-080SKU: AB009-J50-ER40-0801.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-100SKU: AB009-J50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER40-105SKU: AB009.K40-ER40-1051.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER40-105SKU: AB009.K50-ER40-1052.012,73 lei fără TVA - 2.435,40 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.63.085.26SKU: AK300M.0.63.085.262.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.26.260SKU: C330.26.260279,96 lei fără TVA - 338,75 lei cu TVA
- 1.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Cheie – FS2267SKU: FS2267138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2268SKU: FS226852,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2266SKU: FS226627,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze cilindro-frontale M4791 • coadă DIN 1835 B • κ=90° • inch • SD .. 09T3 .. • Dc=25mm • Z=1
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 0,331 | inch |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 1 | |
| Nr. Plăcuțe | Număr de inserții indexabile - partea circumferențială | 1 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 1 | inch |
| d<sub>1</sub> | Diametrul de îmbinare | 1 | inch |
| l<sub>1</sub> | Lungimea totală | 5,125 | inch |
| l<sub>4</sub> | Lungimea maximă în consolă | 2,844 | inch |
| Codificare | Codificare sculă | M4791.026-W26-01-09 | |
| Tip | Plăcuțe amovibile posibile | SDM . 09T308 | |
| Greutate | Greutatea | 0,858 | lbs |
| Z | Numărul de dinți | 1 |
