Freze cilindro-frontale – M4792-040-W32-01-26

Freze cilindro-frontale M4792-032-W32-01-20-M4792-032-W32-01-20-0793192724 Freze cilindro-frontale – M4792-030-W32-01-20
Freze cilindro-frontale M4792-032-W32-01-20-M4792-032-W32-01-20-0793192724 Freze cilindro-frontale – M4792-020-W20-01-13

2.135,85 lei fără TVA - 2.584,38 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6822380Familie produs: M4792 SKU: M4792-040-W32-01-26 UPC: 0793193724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,827 kg
Dimensiuni 142 × 50 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Lungime corp de bază

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze canelare M4792 pt.tip plăcuţă LD.. şi SD..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)38,4mm
A3
Diametrul corpului38,4mm
B2
Lungimea muchiei așchietoare, max.26,9mm
B3
Lungime în consolă69mm
B4
Lungime utilă69mm
B5
Cantitate rezerve de reascuțire130mm
B6
Lungime cap63,05mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă60mm
D11
Tip de frezăH
D6
Turație, maximă55001/min
D7
Masă (greutate)0,827kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.25°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință1
F22
Număr de muchii așchietoare active, pe partea frontală1
F24
Number of inserts per mounting level1
G13
Număr de plăcuțe amovibile poziția A2
G15
Număr de plăcuțe amovibile poziția B1
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count3
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
StandardWE
J21
Număr articolM4792-040-W32-01-26
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LD1704083R***08
J51
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
J6
Codare loc de separare pe partea mașiniiZYL10G3200h$06
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.26,9mm
BD
Diametrul corpului38,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G3200h$06
CICT
Cutting item count1
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B1
CNSC
Intrare agent de lubrifiere/răcire1
CPDF
Diviziune
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CWX
Lățime maximă de așchiere19,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)39,9mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63,05mm
LF
Lungime funcțională94mm
LS
Lungime coadă60mm
LSC
Lungime gaură de fixare60mm
LU
Lungime utilă69mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire130mm
OHX
Lungime în consolă69mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.25°
RPMX
Turație, maximă55001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4792-W
WT
Masă (greutate)0,827kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală1
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

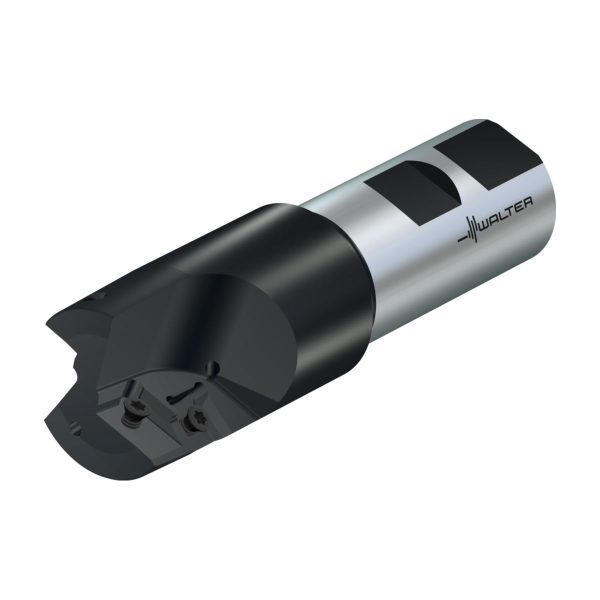

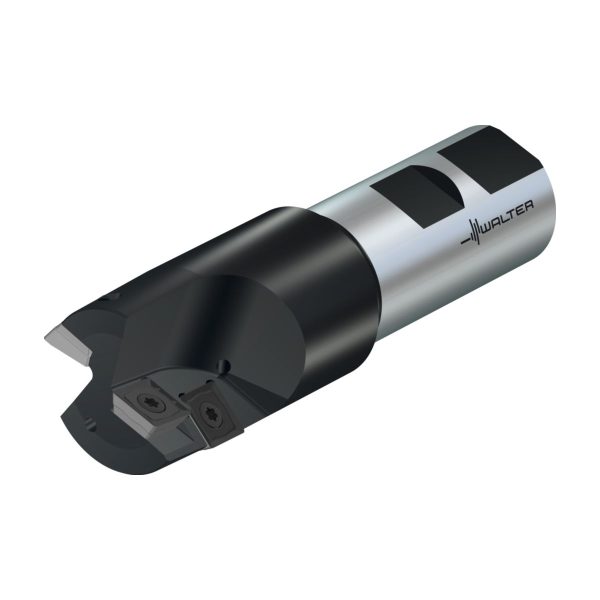

Freze cilindro-frontale M4792 • coadă DIN 1835 B • κ=90° • metric • SD .. 1704 .. • Dc=40mm • Z=1

Descriere unealtă

Freză cilindro-frontală Walter M4792
Freză cilindro-frontală cu plăcuțe pătrate specifice sistemului, pe circumferință și în centru, precum și cu plăcuță frontală rombică
Cu tăiș pe centru
Cu răcire interioară pentru evacuarea în siguranță a așchiilor, cu aer comprimat sau agent de lubrifiere/răcire

Domenii de utilizare

Pentru canelare prin frezare în toate materialele din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare26,9mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială1
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>1</sub>Lungimea totală130mm
l<sub>4</sub>Lungimea maximă în consolă69mm
CodificareCodificare sculăM4792-040-W32-01-26
TipPlăcuțe amovibile posibileLDM . 1704 .. R
TipPlăcuțe amovibile posibileSDM . 120408
GreutateGreutatea0,83kg
ZNumărul de dinți1
