Freze frontale octogonale – M5004-040-A20-03-03

Freze frontale octogonale M5004.038-A26-03-03-M5004.038-A26-03-03-4063464561148 Freze frontale octogonale – M5004-032-A20-02-03
Freze frontale octogonale M5004.038-A26-03-03-M5004.038-A26-03-03-4063464561148 Freze frontale octogonale – M5004-032-A25-02-03

2.521,26 lei fără TVA - 3.050,72 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7935271Familie produs: M5004 SKU: M5004-040-A20-03-03 UPC: 0630957724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,319 kg
Dimensiuni 130 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5004 pentru tipul de plăcuţă OD..0504..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)40mm
A2
Diametru muchie așchietoare 240mm
A3
Diametrul corpului38,67mm
B2
Lungimea muchiei așchietoare, max.35mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire110mm
B6
Lungime cap35mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C4
Lungime coadă50mm
D6
Turație, maximă263001/min
D7
Masă (greutate)0,277kg
D9
Ajustabilitate0
E1
Unghiul de atac43°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.7,8°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5004-040-A20-03-03
J3
Siglă companieW
J41
Siglă companieWR$$OD0504**3R*ZZ**
J42
Codificare plăcuță așchietoare, poz. AODHX0504ZZR-A57
J45
Codificare plăcuță așchietoare, poz. AODHX0504ZZR-A57
J6
Codare loc de separare pe partea mașiniiZYL01G2000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.3mm
BD
Diametrul corpului38,67mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G2000$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii200
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
DCX
Diametru muchie așchietoare 240mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac43°
LB
Lungime corp de bază35mm
LF
Lungime funcțională110mm
LS
Lungime coadă50mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare800
OAL
Cantitate rezerve de reascuțire110mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.7,8°
RPMX
Turație, maximă263001/min
SC
Insert shape codeO
TSYC
Identificator imagineM5004-A-OD05-METRISCH
WT
Masă (greutate)0,277kg
XYWD
xyw plane distance-110mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

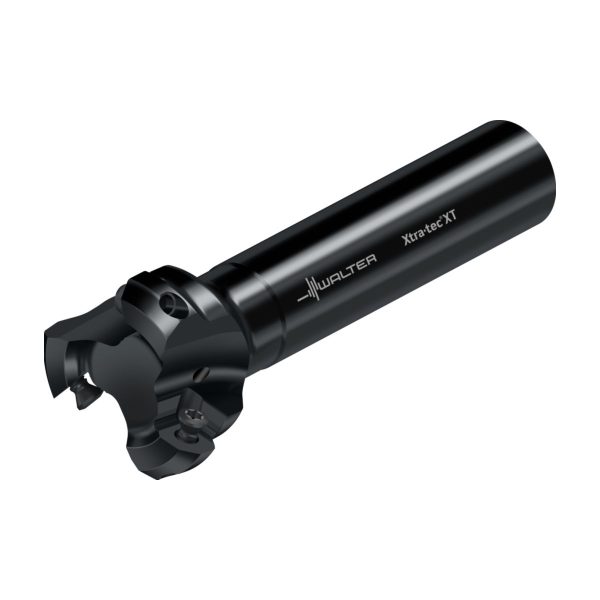

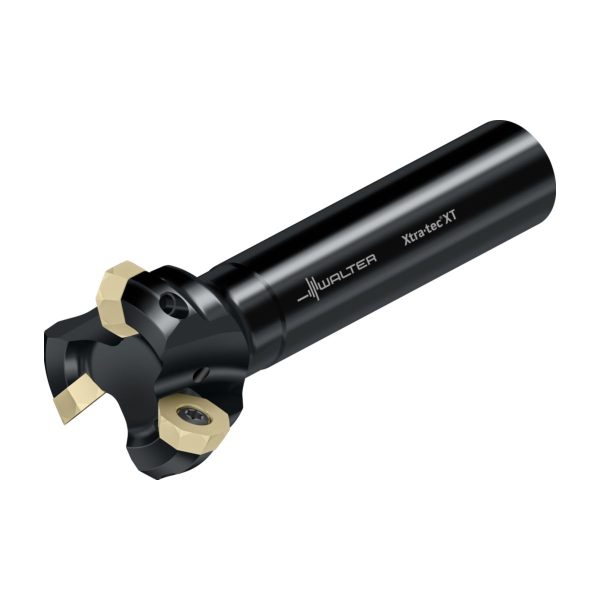

Freze frontale octogonale M5004 • Xtra·tec® XT • coadă cilindrică • κ=43° • metric • OD .. 0504 .. • Dc=32mm • Z=3

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3mm
L<sub>c2</sub>Lungimea muchiei așchietoare8mm
D<sub>c</sub>Diametrul muchiei așchietoare32mm
d<sub>1</sub>Diametrul de îmbinare20mm
D<sub>a</sub>Diametrul maxim de tăiere40mm
l<sub>1</sub>Lungimea totală110mm
l<sub>4</sub>Lungimea funcțională35mm
CodificareCodificare sculăM5004-040-A20-03-03
TipPlăcuțe amovibile posibileOD .. 0504 ..; ODHX0504ZZR
GreutateGreutatea0,28kg
ZNumărul de dinți3
Nr. PlăcuțeNumărul de plăcuțe amovibile3
