Freze frontale octogonale – M5004-080-B27-06-03
4.421,58 lei fără TVA - 5.350,11 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,112 kg |
|---|---|
| Dimensiuni | 140 × 75 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale M5004 pentru tipul de plăcuţă OD..0504.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 80 | mm |
A2 | Diametru muchie așchietoare 2 | 80 | mm |
A3 | Diametrul corpului | 78,4 | mm |
A4 | Diametrul butucului | 20 | mm |
A5 | Diametru de teșire, gaură de montaj | 20 | mm |
B2 | Adâncime de așchiere | 3 | mm |
B5 | Cantitate rezerve de reascuțire | 50 | mm |
B6 | Lungime adâncire, gaură de montaj | 19 | mm |
B71 | Lungime funcțională | 50 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 270 | |
C3 | Diametru de prindere, pe partea mașinii | 27 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 18600 | 1/min |
D7 | Masă (greutate) | 0,882 | kg |
E1 | Unghiul de atac | 43 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 2,8 | ° |
E5 | Adâncimea de plonjare, max. | 1 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 6 | |
F23 | Number of insert mounting levels | 1 | |
G13 | Număr de plăcuțe amovibile poziția A | 6 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO6462 | |
J11 | Număr standard sub formă de litere | A | |
J21 | Număr articol | M5004-080-B27-06-03 | |
J22 | Număr articol | 7532 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$OD0504**3R*ZZ** | |
J42 | Codificare plăcuță așchietoare, poz. A | ODHX0504ZZR-A57 | |
J45 | Codificare plăcuță așchietoare, poz. A | ODHX0504ZZR-A57 | |
J6 | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
J7 | Dispozitiv de stocare | 0 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 3 | mm |
BD | Diametrul corpului | 78,4 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
CICT | Cutting item count | 6 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 6 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 9 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 270 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 72 | mm |
DCX | Diametru muchie așchietoare 2 | 80 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 43 | ° |
LB | Lungime corp de bază | 50 | mm |
LF | Lungime funcțională | 50 | mm |
NOI | Număr de posibilități de utilizare | 800 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
OHX | Lungime în consolă | 50 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 2,8 | ° |
RPMX | Turație, maximă | 18600 | 1/min |
SC | Insert shape code | O | |
TSYC | Identificator imagine | M5004-B1-OD05-METRISCH | |
ULDR | Usable length diameter ratio | 1,41 | |
WT | Masă (greutate) | 0,882 | kg |
XYWD | xyw plane distance | -50 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Octogonale pozitive – ODMW050408T-A27 WKP35SSKU: ODMW050408T-A27 WKP35S110,97 lei fără TVA - 134,27 lei cu TVA- Octogonale pozitive – ODMW050408T-A27 WKK25GSKU: ODMW050408T-A27 WKK25G110,97 lei fără TVA - 134,27 lei cu TVA
- Octogonale pozitive – ODMW050408T-A27 WPP35GSKU: ODMW050408T-A27 WPP35G110,97 lei fără TVA - 134,27 lei cu TVA
- Octogonale pozitive – ODMW050408T-A27 WKP35GSKU: ODMW050408T-A27 WKP35G126,65 lei fără TVA - 153,25 lei cu TVA
- Octogonale pozitive – ODMW050408T-A27 WKP25SSKU: ODMW050408T-A27 WKP25S105,72 lei fără TVA - 127,92 lei cu TVA
- Octogonale pozitive – ODMW050408-A57 WKK25GSKU: ODMW050408-A57 WKK25G110,97 lei fără TVA - 134,27 lei cu TVA
- Octogonale pozitive – ODMW050408-A57 WPP35GSKU: ODMW050408-A57 WPP35G110,97 lei fără TVA - 134,27 lei cu TVA
- Octogonale pozitive – ODMW050408-A57 WKP25SSKU: ODMW050408-A57 WKP25S105,72 lei fără TVA - 127,92 lei cu TVA
- Octogonale pozitive – ODMW050408-A57 WKP35SSKU: ODMW050408-A57 WKP35S110,97 lei fără TVA - 134,27 lei cu TVA
- Octogonale pozitive – ODMW050408-A57 WAK15SKU: ODMW050408-A57 WAK15105,72 lei fără TVA - 127,92 lei cu TVA
- Octogonale pozitive – ODHW0504ZZN-A57 WPP35GSKU: ODHW0504ZZN-A57 WPP35G148,81 lei fără TVA - 180,06 lei cu TVA
- Octogonale pozitive – ODHW050412-A57 WSN10SKU: ODHW050412-A57 WSN10216,26 lei fără TVA - 261,67 lei cu TVA
- Octogonale pozitive – ODHW0504ZZN-A57 WKP25SSKU: ODHW0504ZZN-A57 WKP25S141,85 lei fără TVA - 171,64 lei cu TVA
- Octogonale pozitive – ODHW0504ZZN-A57 WKP35SSKU: ODHW0504ZZN-A57 WKP35S148,81 lei fără TVA - 180,06 lei cu TVA
- Octogonale pozitive – ODHW0504ZZN-A57 WAK15SKU: ODHW0504ZZN-A57 WAK15141,85 lei fără TVA - 171,64 lei cu TVA
- Octogonale pozitive – ODHW0504ZZN-A57 WKP35GSKU: ODHW0504ZZN-A57 WKP35G169,69 lei fără TVA - 205,32 lei cu TVA
- Plăcuțe de finisare – ODHX0504ZZR-A57 WKP35SSKU: ODHX0504ZZR-A57 WKP35S185,75 lei fără TVA - 224,76 lei cu TVA
- Plăcuțe de finisare – ODHX0504ZZR-A57 WAK15SKU: ODHX0504ZZR-A57 WAK15176,65 lei fără TVA - 213,75 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-D57 WSM35GSKU: ODMT0504ZZN-D57 WSM35G118,94 lei fără TVA - 143,92 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-D57 WPP35GSKU: ODMT0504ZZN-D57 WPP35G119,00 lei fără TVA - 143,99 lei cu TVA
- Plăcuțe de finisare – ODHX0504ZZR-A57 WHH15XSKU: ODHX0504ZZR-A57 WHH15X194,31 lei fără TVA - 235,12 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-D57 WKP35SSKU: ODMT0504ZZN-D57 WKP35S119,00 lei fără TVA - 143,99 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-D57 WKK25GSKU: ODMT0504ZZN-D57 WKK25G118,94 lei fără TVA - 143,92 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-D57 WKP35GSKU: ODMT0504ZZN-D57 WKP35G135,97 lei fără TVA - 164,52 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-D57 WSM45XSKU: ODMT0504ZZN-D57 WSM45X177,72 lei fără TVA - 215,04 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-D57 WKP25SSKU: ODMT0504ZZN-D57 WKP25S113,38 lei fără TVA - 137,19 lei cu TVA
- Octogonale pozitive – ODMT050408-D57 WPP35GSKU: ODMT050408-D57 WPP35G119,00 lei fără TVA - 143,99 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-D57 WSP45GSKU: ODMT0504ZZN-D57 WSP45G119,00 lei fără TVA - 143,99 lei cu TVA
- Octogonale pozitive – ODMT050408-D57 WKP35SSKU: ODMT050408-D57 WKP35S119,00 lei fără TVA - 143,99 lei cu TVA
- Octogonale pozitive – ODMT050408-D57 WKK25GSKU: ODMT050408-D57 WKK25G118,94 lei fără TVA - 143,92 lei cu TVA
- Octogonale pozitive – ODMT050408-D57 WSM35GSKU: ODMT050408-D57 WSM35G118,94 lei fără TVA - 143,92 lei cu TVA
- Octogonale pozitive – ODMT050408-D57 WSP45GSKU: ODMT050408-D57 WSP45G119,00 lei fără TVA - 143,99 lei cu TVA
- Octogonale pozitive – ODMT050408-D57 WKP35GSKU: ODMT050408-D57 WKP35G135,97 lei fără TVA - 164,52 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-F57 WSM35GSKU: ODMT0504ZZN-F57 WSM35G118,94 lei fără TVA - 143,92 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-G88 WK10SKU: ODHT0504ZZN-G88 WK10117,12 lei fără TVA - 141,72 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-F57 WKP35SSKU: ODMT0504ZZN-F57 WKP35S113,38 lei fără TVA - 137,19 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-F57 WKP35GSKU: ODMT0504ZZN-F57 WKP35G135,97 lei fără TVA - 164,52 lei cu TVA
- Octogonale pozitive – ODMT0504ZZN-F57 WSP45GSKU: ODMT0504ZZN-F57 WSP45G119,00 lei fără TVA - 143,99 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-F57 WPP35GSKU: ODHT0504ZZN-F57 WPP35G157,38 lei fără TVA - 190,43 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-G88 WXN15SKU: ODHT0504ZZN-G88 WXN15149,88 lei fără TVA - 181,35 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-F57 WKP25SSKU: ODHT0504ZZN-F57 WKP25S149,88 lei fără TVA - 181,35 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-F57 WKP35SSKU: ODHT0504ZZN-F57 WKP35S157,38 lei fără TVA - 190,43 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-F57 WSM35GSKU: ODHT0504ZZN-F57 WSM35G157,38 lei fără TVA - 190,43 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-F57 WSP45GSKU: ODHT0504ZZN-F57 WSP45G157,38 lei fără TVA - 190,43 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-F57 WKP35GSKU: ODHT0504ZZN-F57 WKP35G179,86 lei fără TVA - 217,63 lei cu TVA
- Octogonale pozitive – ODHT050408-F57 WKP35GSKU: ODHT050408-F57 WKP35G179,86 lei fără TVA - 217,63 lei cu TVA
- Octogonale pozitive – ODHT050408-F57 WKP35SSKU: ODHT050408-F57 WKP35S157,38 lei fără TVA - 190,43 lei cu TVA
- Octogonale pozitive – ODHT050408-F57 WPP35GSKU: ODHT050408-F57 WPP35G157,38 lei fără TVA - 190,43 lei cu TVA
- Octogonale pozitive – ODHT0504ZZN-G77 WSP45GSKU: ODHT0504ZZN-G77 WSP45G157,38 lei fără TVA - 190,43 lei cu TVA
- Octogonale pozitive – ODHT050408-F57 WSP45GSKU: ODHT050408-F57 WSP45G157,38 lei fără TVA - 190,43 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.27SKU: AK155M.0.63.030.272.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.80.030.27SKU: AK155M.0.80.030.272.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.27SKU: AK155.8.C8.030.272.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.025.27SKU: AK155.8.C6.025.272.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.030.27SKU: AK155.8.C5.030.271.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-035SKU: AB001-S40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-100SKU: AB001-S40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-100SKU: AB001-S50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-160SKU: AB001-S50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-035SKU: AB001-S50-B27-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-160SKU: AB001-S40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-055SKU: AB001-J50-B27-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-100SKU: AB001-J50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-160SKU: AB001-J50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-035SKU: AB001-J40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-100SKU: AB001-J40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-160SKU: AB001-J40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-060SKU: AB001-H63-B27-0601.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-100SKU: AB001-H63-B27-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-160SKU: AB001-H63-B27-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-100SKU: AB001-H100-B27-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-160SKU: AB001-H100-B27-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-050SKU: AB001-H100-B27-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B27-260SKU: AC001-J40-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B27-260SKU: AC001-J50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B27-260SKU: AC001-S50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B27-260SKU: AC001-H100-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B27-260SKU: AC001-C8-B27-26034.644,62 lei fără TVA - 41.919,99 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B27-260SKU: AC001-H63-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B27-260SKU: AC001-C6-B27-26030.645,93 lei fără TVA - 37.081,58 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2119SKU: FS211935,17 lei fără TVA - 42,56 lei cu TVA
Descriere

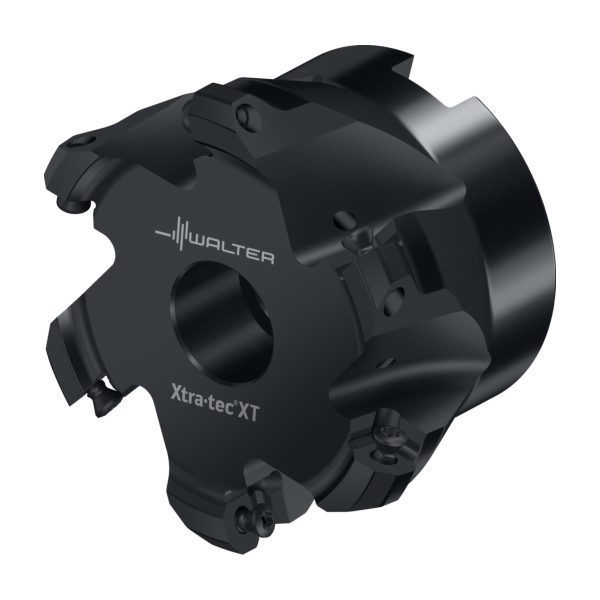

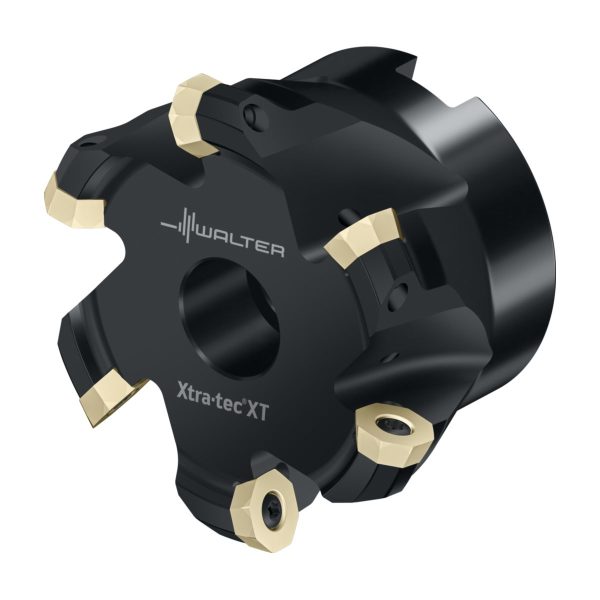

Freze frontale octogonale M5004 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=43° • metric • OD .. 0504 .. • Dc=72mm • Z=6
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 3 | mm |
| L<sub>c2</sub> | Lungimea muchiei așchietoare | 8 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 72 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 27 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 80 | mm |
| l<sub>4</sub> | Lungimea funcțională | 50 | mm |
| Codificare | Codificare sculă | M5004-080-B27-06-03 | |
| Tip | Plăcuțe amovibile posibile | OD .. 0504 ..; ODHX0504ZZR | |
| Greutate | Greutatea | 0,88 | kg |
| Z | Numărul de dinți | 6 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 6 |
