Freze cilindro-frontale – M5130.127-B38-14-12

Freze cilindro-frontale M5130-063-B27-07-12-M5130-063-B27-07-12-4063465247140 Freze cilindro-frontale – M5130.064-B26-07-12
Freze cilindro-frontale M5130-063-B27-07-12-M5130-063-B27-07-12-4063465247140 Freze cilindro-frontale – M5130.102-B38-12-12

6.627,01 lei fără TVA - 8.018,68 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 8562274Familie produs: M5130 SKU: M5130.127-B38-14-12 EAN: 4063465999957 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 5,000 kg
Dimensiuni 270 × 130 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..1204..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)127mm
A2
Diametru muchie așchietoare 2127mm
A3
Diametrul corpului95,25mm
B2
Adâncime de așchiere63,5mm
B5
Cantitate rezerve de reascuțire63,5mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii1500
C3
Diametru de prindere, pe partea mașiniimmmm
D6
Ajustabilitate0
D6
Turație, maximă117001/min
D7
Masă (greutate)3,855kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,701°
E5
Adâncimea de plonjare, max.0,7mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință14
F22
Număr de muchii așchietoare active, pe partea frontală14
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level14
G13
Număr de plăcuțe amovibile poziția A14
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count0
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5130.127-B38-14-12
J22
Codificare produs7021
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1204**3R*****
J42
Codificare plăcuță așchietoare, poz. ABCGT120408R-G55
J45
Codificare plăcuță așchietoare, poz. ABCGT120408R-G55
J6
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire63,5mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.12mm
BD
Diametrul corpului95,25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
CICT
Cutting item count14
CICT (F)
Număr de plăcuțe amovibile poziția A14
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1500
DC
Diametru muchie așchietoare 1 (diametru nominal)127mm
DCX
Diametru muchie așchietoare 2127mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63,5mm
LF
Lungime funcțională63,5mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire63,5mm
OHX
Lungime în consolă63,5mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,701°
RPMX
Turație, maximă117001/min
SC
Insert shape codeB
SSC
Insert seat size code12
TSYC
Identificator imagineM5130-B1-12-INCH
ULDR
Usable length diameter ratio0,86
WT
Masă (greutate)3,855kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală14
ZEFP
Număr de muchii așchietoare active, pe circumferință14

Descriere

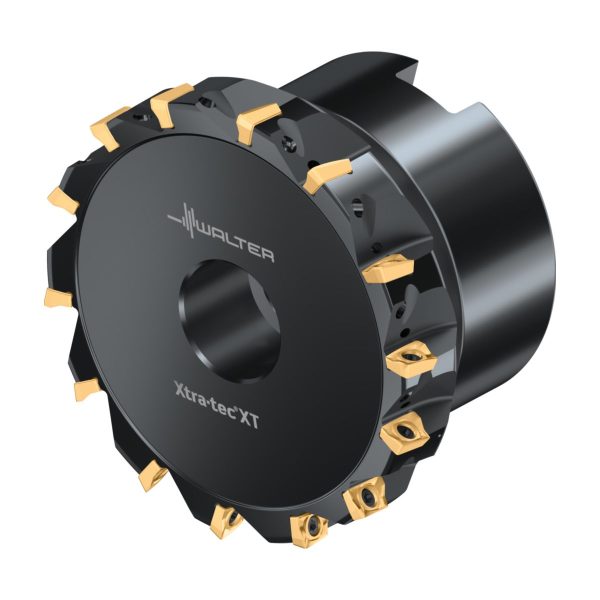

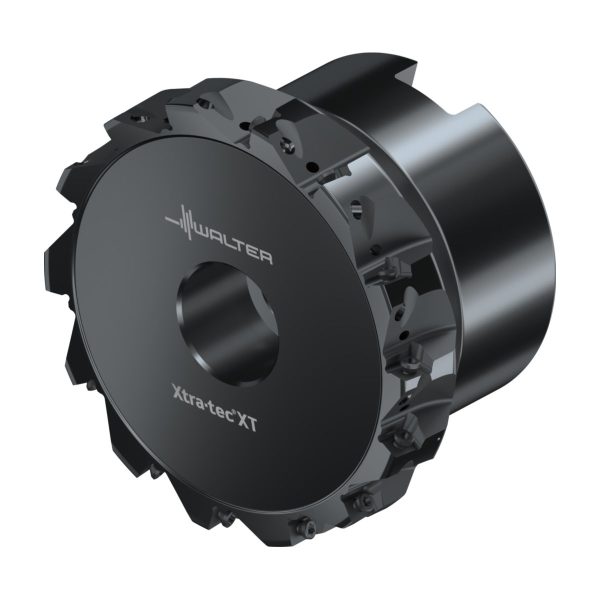

Freze cilindro-frontale M5130 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • BC .. 1204 .. • Dc=127mm • Z=14

Descriere unealtă

Cu interfață cu alezaj
3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,472inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală14
D<sub>c</sub>Diametrul muchiei așchietoare5inch
d<sub>1</sub>Diametrul de îmbinare1,5inch
l<sub>4</sub>Lungimea maximă în consolă2,5inch
CodificareCodificare sculăM5130.127-B38-14-12
TipPlăcuțe amovibile posibileBC .. 1204 .. R
GreutateGreutatea8,499lbs
ZNumărul de dinți14
