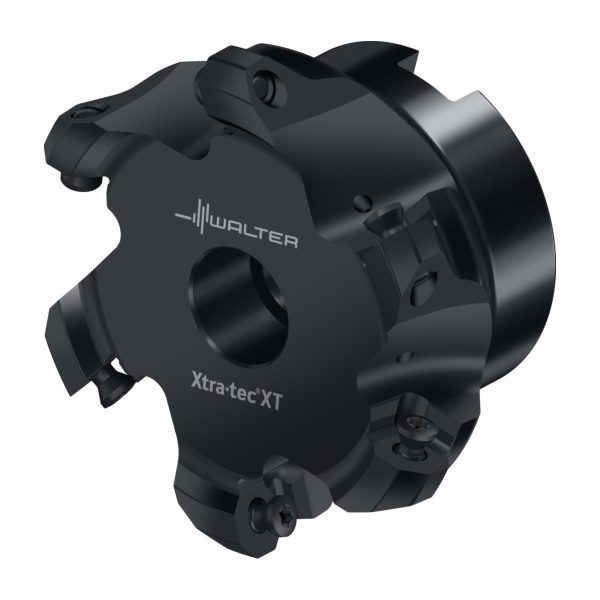

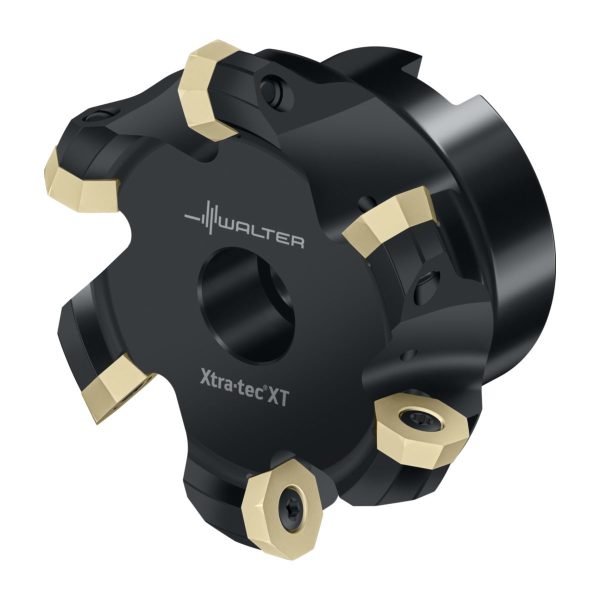

Freze frontale octogonale – M5004.086-B26-06-04

Freze frontale octogonale M5004.112-B38-09-04-M5004.112-B38-09-04-0627309724 Freze frontale octogonale – M5004.162-B38-09-04
Freze frontale octogonale M5004.112-B38-09-04-M5004.112-B38-09-04-0627309724 Freze frontale octogonale – M5004.086-B26-07-04

4.694,58 lei fără TVA - 5.680,44 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7923438Familie produs: M5004 SKU: M5004.086-B26-06-04 UPC: 0627302724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,947 kg
Dimensiuni 140 × 73 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime corp de bază

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5004 pentru tipul de plăcuţă OD..0605.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)86,2mm
A2
Diametru muchie așchietoare 286,2mm
A3
Diametrul corpului84,72mm
A4
Diametrul butucului20,65mm
A5
Diametru de teșire, gaură de montaj20,65mm
B2
Adâncime de așchiere4mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime adâncire, gaură de montaj20,3mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
D4
Ajustabilitate0
D6
Turație, maximă137001/min
D7
Masă (greutate)0,947kg
E1
Unghiul de atac43°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.3°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință6
F22
Număr de muchii așchietoare active, pe partea frontală6
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A6
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5004.086-B26-06-04
J3
Număr articolW
J41
Codare loc de separare plăcuță amovibilăWR$$OD0605**3R*ZZ**
J42
Codificare plăcuță așchietoare, poz. AODHX0605ZZR-A57
J45
Codificare plăcuță așchietoare, poz. AODHX0605ZZR-A57
J6
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.4mm
BD
Diametrul corpului84,72mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A6
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere11,392mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)76,2mm
DCX
Diametru muchie așchietoare 286,2mm
DN
Diametrul gâtului76,2mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac43°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare800
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă137001/min
SC
Insert shape codeO
TSYC
Identificator imagineM5004-B1-OD06-INCH
ULDR
Usable length diameter ratio1,25
WT
Masă (greutate)0,947kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală6
ZEFP
Număr de muchii așchietoare active, pe circumferință6

Descriere

Freze frontale octogonale M5004 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=43° • inch • OD .. 0605 .. • Dc=76mm • Z=6

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,157inch
L<sub>c2</sub>Lungimea muchiei așchietoare0,394inch
D<sub>c</sub>Diametrul muchiei așchietoare3inch
d<sub>1</sub>Diametrul de îmbinare1inch
D<sub>a</sub>Diametrul maxim de tăiere3,394inch
l<sub>4</sub>Lungimea funcțională1,969inch
CodificareCodificare sculăM5004.086-B26-06-04
TipPlăcuțe amovibile posibileOD .. 0605 ..; ODHX0605ZZR
GreutateGreutatea2,088lbs
ZNumărul de dinți6
Nr. PlăcuțeNumărul de plăcuțe amovibile6
