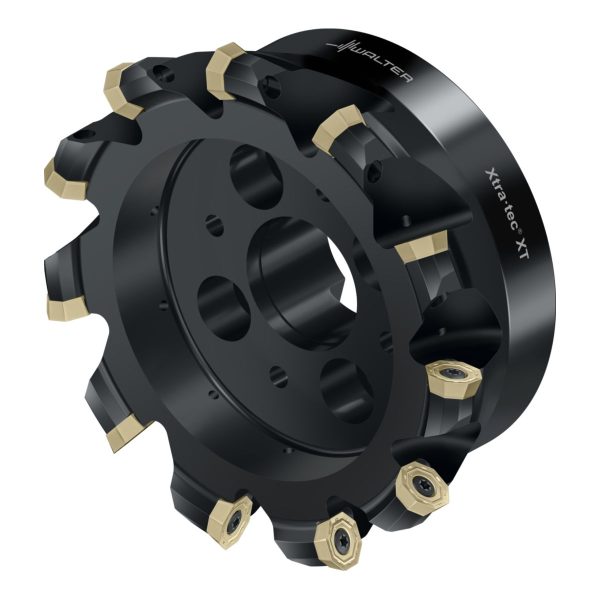

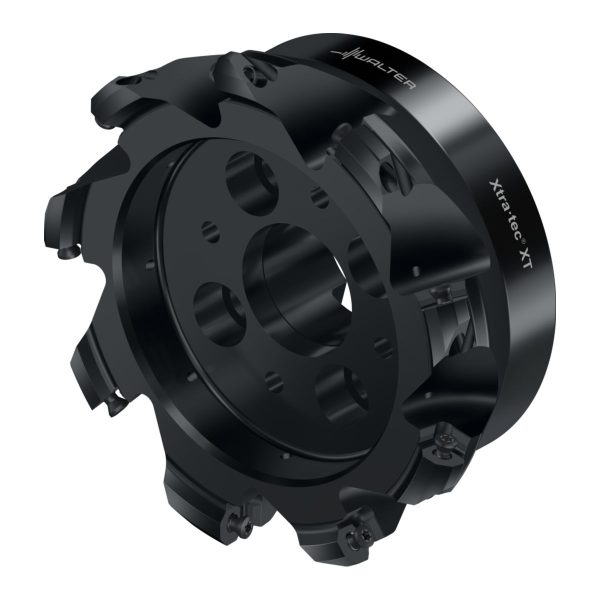

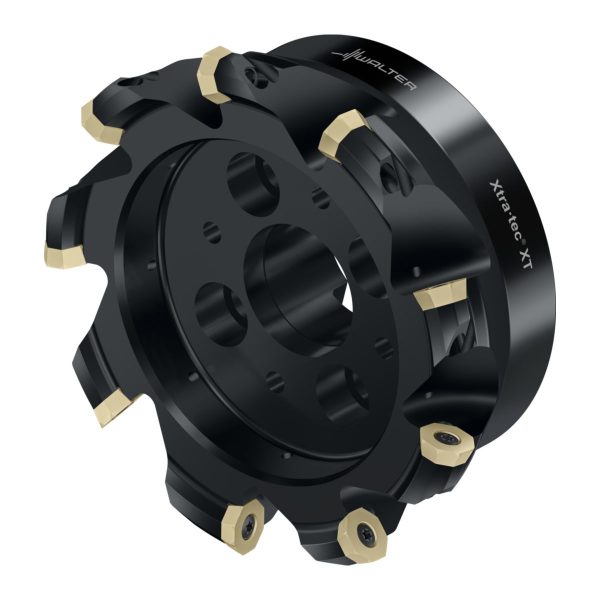

Freze frontale octogonale – M5004-160-B40-09-04
7.349,67 lei fără TVA - 8.893,10 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 5,376 kg |
|---|---|
| Dimensiuni | 273 × 130 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime corp de bază | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale M5004 pentru tipul de plăcuţă OD..0605.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 160 | mm |
A2 | Diametru muchie așchietoare 2 | 160 | mm |
A3 | Diametrul corpului | 158 | mm |
A4 | Diametrul butucului | 0 | mm |
A5 | Diametru de teșire, gaură de montaj | 0 | mm |
B2 | Adâncime de așchiere | 4 | mm |
B5 | Cantitate rezerve de reascuțire | 63 | mm |
B71 | Lungime funcțională | 63 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | SPK | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 3 | |
C2 | Mărime adaptor, pe partea mașinii | 400 | |
C3 | Diametru de prindere, pe partea mașinii | 40 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 10900 | 1/min |
D7 | Masă (greutate) | 4,458 | kg |
E1 | Unghiul de atac | 43 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 1,6 | ° |
E5 | Adâncimea de plonjare, max. | 1 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 9 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 9 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 9 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO6462 | |
J11 | Număr standard sub formă de litere | C | |
J21 | Număr articol | M5004-160-B40-09-04 | |
J3 | Siglă companie | W | |
J41 | Siglă companie | WR$$OD0605**3R*ZZ** | |
J42 | Codificare plăcuță așchietoare, poz. A | ODHX0605ZZR-A57 | |
J45 | Codificare plăcuță așchietoare, poz. A | ODHX0605ZZR-A57 | |
J6 | Codare loc de separare pe partea mașinii | SPK01G4000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 4 | mm |
BD | Diametrul corpului | 158 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SPK01G4000$$$$ | |
CICT | Cutting item count | 9 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 9 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 11,4 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
DBC | Număr diametrul cercului de fugă gaură | 6,67E+15 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 150 | mm |
DCX | Diametru muchie așchietoare 2 | 160 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 43 | ° |
LB | Lungime corp de bază | 63 | mm |
LF | Lungime funcțională | 63 | mm |
NOI | Număr de posibilități de utilizare | 800 | |
OAL | Cantitate rezerve de reascuțire | 63 | mm |
OHX | Lungime în consolă | 63 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 1,6 | ° |
RPMX | Turație, maximă | 10900 | 1/min |
SC | Insert shape code | O | |
TSYC | Identificator imagine | M5004-B2-OD06-METRISCH | |
ULDR | Usable length diameter ratio | 0,7 | |
WT | Masă (greutate) | 4,458 | kg |
XYWD | xyw plane distance | -63 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 9 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 9 |
Octogonale pozitive – ODMW060508T-A27 WKK25GSKU: ODMW060508T-A27 WKK25G144,53 lei fără TVA - 174,88 lei cu TVA- Octogonale pozitive – ODMW060508T-A27 WPP35GSKU: ODMW060508T-A27 WPP35G144,53 lei fără TVA - 174,88 lei cu TVA
- Octogonale pozitive – ODMW060508T-A27 WKP35GSKU: ODMW060508T-A27 WKP35G165,41 lei fără TVA - 200,15 lei cu TVA
- Octogonale pozitive – ODMW060508T-A27 WKP25SSKU: ODMW060508T-A27 WKP25S137,57 lei fără TVA - 166,46 lei cu TVA
- Octogonale pozitive – ODMW060508T-A27 WKP35SSKU: ODMW060508T-A27 WKP35S144,53 lei fără TVA - 174,88 lei cu TVA
- Octogonale pozitive – ODMW060508-A57 WAK15SKU: ODMW060508-A57 WAK15137,57 lei fără TVA - 166,46 lei cu TVA
- Octogonale pozitive – ODMW060508-A57 WKK25GSKU: ODMW060508-A57 WKK25G144,53 lei fără TVA - 174,88 lei cu TVA
- Octogonale pozitive – ODMW060508-A57 WPP35GSKU: ODMW060508-A57 WPP35G144,53 lei fără TVA - 174,88 lei cu TVA
- Octogonale pozitive – ODMW060508-A57 WKP25SSKU: ODMW060508-A57 WKP25S137,57 lei fără TVA - 166,46 lei cu TVA
- Octogonale pozitive – ODMW060508-A57 WKP35SSKU: ODMW060508-A57 WKP35S144,53 lei fără TVA - 174,88 lei cu TVA
- Octogonale pozitive – ODHW0605ZZN-A57 WPP35GSKU: ODHW0605ZZN-A57 WPP35G192,71 lei fără TVA - 233,18 lei cu TVA
- Octogonale pozitive – ODHW060516-A57 WSN10SKU: ODHW060516-A57 WSN10275,68 lei fără TVA - 333,57 lei cu TVA
- Octogonale pozitive – ODMW060508-A57 WKP35GSKU: ODMW060508-A57 WKP35G165,41 lei fără TVA - 200,15 lei cu TVA
- Octogonale pozitive – ODHW0605ZZN-A57 WKP35SSKU: ODHW0605ZZN-A57 WKP35S192,71 lei fără TVA - 233,18 lei cu TVA
- Octogonale pozitive – ODHW0605ZZN-A57 WAK15SKU: ODHW0605ZZN-A57 WAK15183,61 lei fără TVA - 222,17 lei cu TVA
- Octogonale pozitive – ODHW0605ZZN-A57 WKP35GSKU: ODHW0605ZZN-A57 WKP35G220,01 lei fără TVA - 266,21 lei cu TVA
- Octogonale pozitive – ODHW0605ZZN-A57 WKP25SSKU: ODHW0605ZZN-A57 WKP25S183,61 lei fără TVA - 222,17 lei cu TVA
- Plăcuțe de finisare – ODHX0605ZZR-A57 WHH15XSKU: ODHX0605ZZR-A57 WHH15X253,73 lei fără TVA - 307,01 lei cu TVA
- Plăcuțe de finisare – ODHX0605ZZR-A57 WKP35SSKU: ODHX0605ZZR-A57 WKP35S241,96 lei fără TVA - 292,77 lei cu TVA
- Plăcuțe de finisare – ODHX0605ZZR-A57 WAK15SKU: ODHX0605ZZR-A57 WAK15230,18 lei fără TVA - 278,52 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-D57 WSM35GSKU: ODMT0605ZZN-D57 WSM35G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-D57 WPP35GSKU: ODMT0605ZZN-D57 WPP35G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-D57 WKP25SSKU: ODMT0605ZZN-D57 WKP25S147,74 lei fără TVA - 178,77 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-D57 WKK25GSKU: ODMT0605ZZN-D57 WKK25G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-D57 WKP35GSKU: ODMT0605ZZN-D57 WKP35G177,72 lei fără TVA - 215,04 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-D57 WSM45XSKU: ODMT0605ZZN-D57 WSM45X232,32 lei fără TVA - 281,11 lei cu TVA
- Octogonale pozitive – ODMT060512-D57 WSM35GSKU: ODMT060512-D57 WSM35G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT060512-D57 WPP35GSKU: ODMT060512-D57 WPP35G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-D57 WSP45GSKU: ODMT0605ZZN-D57 WSP45G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT060512-D57 WKP35SSKU: ODMT060512-D57 WKP35S155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT060512-D57 WKK25GSKU: ODMT060512-D57 WKK25G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-F57 WSM35GSKU: ODMT0605ZZN-F57 WSM35G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT060512-D57 WSP45GSKU: ODMT060512-D57 WSP45G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODMT060512-D57 WKP35GSKU: ODMT060512-D57 WKP35G177,72 lei fără TVA - 215,04 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-F57 WKP25SSKU: ODMT0605ZZN-F57 WKP25S147,74 lei fără TVA - 178,77 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-F57 WKP35SSKU: ODMT0605ZZN-F57 WKP35S147,74 lei fără TVA - 178,77 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-F57 WKP35GSKU: ODMT0605ZZN-F57 WKP35G177,72 lei fără TVA - 215,04 lei cu TVA
- Octogonale pozitive – ODMT0605ZZN-F57 WSP45GSKU: ODMT0605ZZN-F57 WSP45G155,24 lei fără TVA - 187,84 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-G88 WK10SKU: ODHT0605ZZN-G88 WK10152,56 lei fără TVA - 184,60 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-F57 WSM35GSKU: ODHT0605ZZN-F57 WSM35G205,02 lei fără TVA - 248,07 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-F57 WPP35GSKU: ODHT0605ZZN-F57 WPP35G205,02 lei fără TVA - 248,07 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-G88 WXN15SKU: ODHT0605ZZN-G88 WXN15195,38 lei fără TVA - 236,41 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-F57 WKP25SSKU: ODHT0605ZZN-F57 WKP25S195,38 lei fără TVA - 236,41 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-F57 WKP35SSKU: ODHT0605ZZN-F57 WKP35S195,38 lei fără TVA - 236,41 lei cu TVA
- Octogonale pozitive – ODHT060512-F57 WPP35GSKU: ODHT060512-F57 WPP35G205,02 lei fără TVA - 248,07 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-F57 WSP45GSKU: ODHT0605ZZN-F57 WSP45G205,02 lei fără TVA - 248,07 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-F57 WKP35GSKU: ODHT0605ZZN-F57 WKP35G234,46 lei fără TVA - 283,70 lei cu TVA
- Octogonale pozitive – ODHT060512-F57 WKP35GSKU: ODHT060512-F57 WKP35G234,46 lei fără TVA - 283,70 lei cu TVA
- Octogonale pozitive – ODHT060512-F57 WKP35SSKU: ODHT060512-F57 WKP35S205,02 lei fără TVA - 248,07 lei cu TVA
- Octogonale pozitive – ODHT0605ZZN-G77 WSP45GSKU: ODHT0605ZZN-G77 WSP45G205,02 lei fără TVA - 248,07 lei cu TVA
- Octogonale pozitive – ODHT060512-F57 WSP45GSKU: ODHT060512-F57 WSP45G205,02 lei fără TVA - 248,07 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.050.40SKU: AK155.8.C6.050.402.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.060.40SKU: AK155.8.C8.060.402.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B40-050SKU: AB001-S50-B40-0501.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B40-100SKU: AB001-S50-B40-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B40-160SKU: AB001-S50-B40-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B40-060SKU: AB001-S40-B40-060936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B40-100SKU: AB001-S40-B40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B40-160SKU: AB001-S40-B40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B40-070SKU: AB001-J40-B40-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B40-100SKU: AB001-J40-B40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B40-160SKU: AB001-J40-B40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B40-055SKU: AB001-J50-B40-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B40-100SKU: AB001-J50-B40-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B40-160SKU: AB001-J50-B40-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B40-060SKU: AB001-H63-B40-0601.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B40-100SKU: AB001-H63-B40-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B40-160SKU: AB001-H63-B40-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B40-060SKU: AB001-H100-B40-0601.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B40-100SKU: AB001-H100-B40-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B40-160SKU: AB001-H100-B40-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Garnitură FS936 SET KOMPLETTSKU: FS936 SET KOMPLETT2.366,03 lei fără TVA - 2.862,90 lei cu TVA
- Cheie – FS1486SKU: FS1486138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2015SKU: FS201552,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1495SKU: FS149527,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze frontale octogonale M5004 • Xtra·tec® XT • Parallel bore DIN 138 transverse keyway • κ=43° • metric • OD .. 0605 .. • Dc=150mm • Z=9

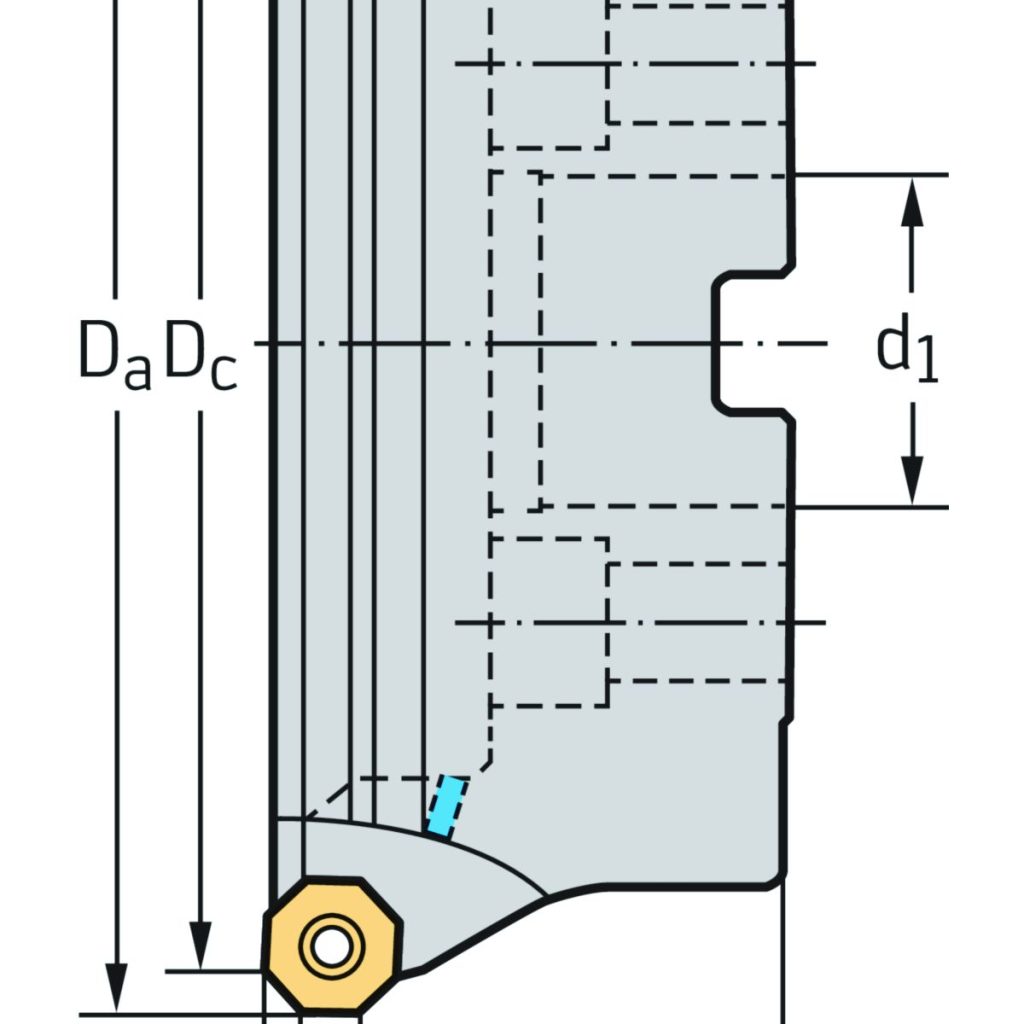

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 4 | mm |
| L<sub>c2</sub> | Lungimea muchiei așchietoare | 10 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 150 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 40 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 160 | mm |
| l<sub>4</sub> | Lungimea funcțională | 63 | mm |
| Codificare | Codificare sculă | M5004-160-B40-09-04 | |
| Tip | Plăcuțe amovibile posibile | OD .. 0605 ..; ODHX0605ZZR | |
| Greutate | Greutatea | 4,46 | kg |
| Z | Numărul de dinți | 9 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 9 |
