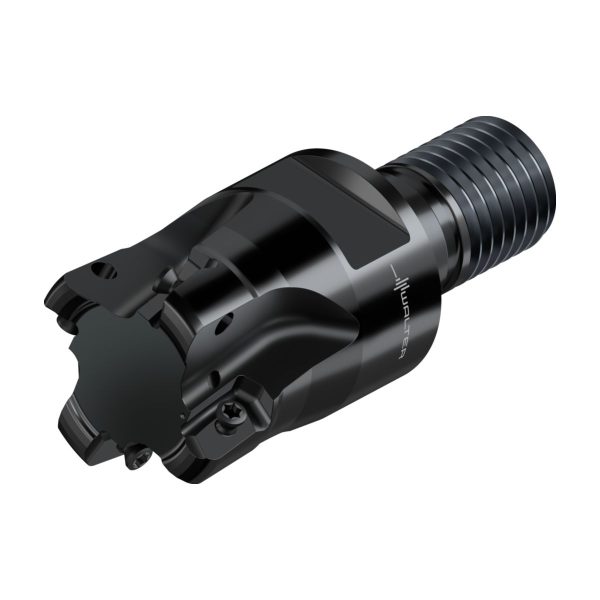

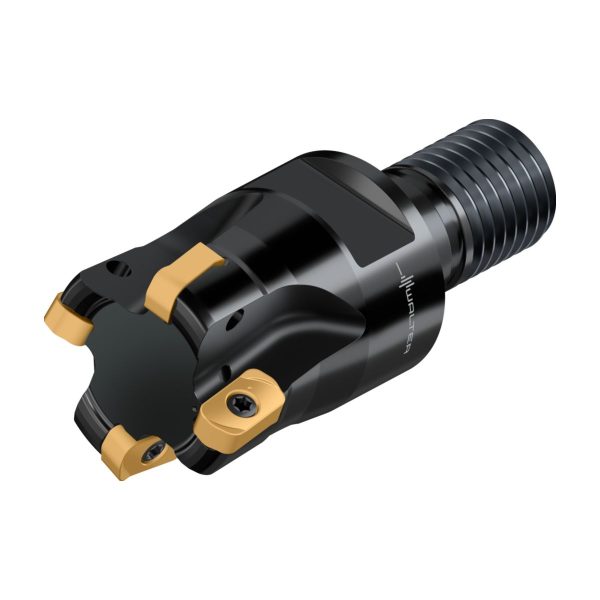

Freze High-Feed – M5008-030-T28-04-01
2.601,56 lei fără TVA - 3.147,89 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,177 kg |
|---|---|
| Dimensiuni | 125 × 30 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime utilă | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale M5008 pentru tipul de plăcuţă ENMX08T3.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 30 | mm |
A2 | Diametru muchie așchietoare 2 | 30 | mm |
A3 | Diametrul corpului | 28,64 | mm |
B2 | Lungimea muchiei așchietoare, max. | 40 | mm |
B3 | Lungime în consolă | 40 | mm |
B4 | Lungime utilă | 40 | mm |
B5 | Cantitate rezerve de reascuțire | 69 | mm |
B6 | Lungime cap | 40 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 280 | |
C3 | Diametru de prindere, pe partea mașinii | 28 | mm |
D6 | Turație, maximă | 24000 | 1/min |
D7 | Masă (greutate) | 0,177 | kg |
D9 | Ajustabilitate | 0 | |
E1 | Unghiul de atac | 15 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0,844 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 4 | |
G13 | Număr de plăcuțe amovibile poziția A | 4 | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M5008-030-T28-04-01 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$EN08T3**3R***** | |
J6 | Codare loc de separare pe partea mașinii | SAW01C0280$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 1 | mm |
BD | Diametrul corpului | 28,64 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SAW01C0280$$$$ | |
CICT | Cutting item count | 4 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 4 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 2,9 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 280 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 24,1 | mm |
DCX | Diametru muchie așchietoare 2 | 30 | mm |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 15 | ° |
LB | Lungime corp de bază | 40 | mm |
LU | Lungime utilă | 40 | mm |
NOI | Număr de posibilități de utilizare | 480 | |
OAL | Cantitate rezerve de reascuțire | 69 | mm |
OHX | Lungime în consolă | 40 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0,844 | ° |
RPMX | Turație, maximă | 24000 | 1/min |
SC | Insert shape code | E | |
SSC | Insert seat size code | 8 | |
TSYC | Identificator imagine | M5008-T-01 | |
ULDR | Usable length diameter ratio | 2,06 | |
WT | Masă (greutate) | 0,177 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 4 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Rombice negative – ENMX08T316R-G67 WSM45XSKU: ENMX08T316R-G67 WSM45X235,00 lei fără TVA - 284,35 lei cu TVA- Rombice negative – ENMX08T316R-D27 WKK25GSKU: ENMX08T316R-D27 WKK25G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-D27 WSM35GSKU: ENMX08T316R-D27 WSM35G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-D27 WPP35GSKU: ENMX08T316R-D27 WPP35G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-G67 WSM35GSKU: ENMX08T316R-G67 WSM35G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-G67 WSP45GSKU: ENMX08T316R-G67 WSP45G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-D27 WHH15XSKU: ENMX08T316R-D27 WHH15X164,87 lei fără TVA - 199,49 lei cu TVA
- Rombice negative – ENMX08T316R-D27 WSP45GSKU: ENMX08T316R-D27 WSP45G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-D27 WKP35SSKU: ENMX08T316R-D27 WKP35S157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-D27 WKP35GSKU: ENMX08T316R-D27 WKP35G179,86 lei fără TVA - 217,63 lei cu TVA
- Rombice negative – ENMX08T316R-D27 WKP25SSKU: ENMX08T316R-D27 WKP25S149,88 lei fără TVA - 181,35 lei cu TVA
- Rombice negative – ENMX08T316R-F47 WKP35SSKU: ENMX08T316R-F47 WKP35S157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-F47 WKP35GSKU: ENMX08T316R-F47 WKP35G179,86 lei fără TVA - 217,63 lei cu TVA
- Rombice negative – ENMX08T316R-F47 WSM45XSKU: ENMX08T316R-F47 WSM45X235,00 lei fără TVA - 284,35 lei cu TVA
- Rombice negative – ENMX08T316R-F47 WSM35GSKU: ENMX08T316R-F47 WSM35G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-F47 WPP35GSKU: ENMX08T316R-F47 WPP35G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-F47 WHH15XSKU: ENMX08T316R-F47 WHH15X164,87 lei fără TVA - 199,49 lei cu TVA
- Rombice negative – ENMX08T316R-F47 WSP45GSKU: ENMX08T316R-F47 WSP45G157,38 lei fără TVA - 190,43 lei cu TVA
- Rombice negative – ENMX08T316R-F47 WKP25SSKU: ENMX08T316R-F47 WKP25S149,88 lei fără TVA - 181,35 lei cu TVA
- Adaptor tip reducție – AK521.T36.45.T28SKU: AK521.T36.45.T28856,48 lei fără TVA - 1.036,34 lei cu TVA
- Adaptor tip reducție – AK522.TC16.40.T28SKU: AK522.TC16.40.T28813,66 lei fără TVA - 984,53 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H63A.T28.115COSKU: AK531.H63A.T28.115CO2.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK531.H100A.T28.110COSKU: AK531.H100A.T28.110CO3.522,27 lei fără TVA - 4.261,95 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z40.T28.228SKU: AK510.Z40.T28.228979,60 lei fără TVA - 1.185,32 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z32.T28.138SKU: AK510.Z32.T28.138835,07 lei fără TVA - 1.010,43 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z25.T28.072SKU: AK510.Z25.T28.072653,07 lei fără TVA - 790,21 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z25.T28.142SKU: AK510.Z25.T28.142835,07 lei fără TVA - 1.010,43 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK541.BT50.T28.120COSKU: AK541.BT50.T28.120CO1.948,49 lei fără TVA - 2.357,67 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S50.T28.100COSKU: AK541.S50.T28.100CO1.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK541.BT40.T28.125COSKU: AK541.BT40.T28.125CO1.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S40.T28.115COSKU: AK541.S40.T28.115CO1.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor NCT – AK520.N63.T28.150SKU: AK520.N63.T28.1502.275,03 lei fără TVA - 2.752,79 lei cu TVA
- Adaptor DIN 1835 A – AK512.Z25.T28.127SKU: AK512.Z25.T28.1274.935,47 lei fără TVA - 5.971,92 lei cu TVA
- Adaptor NCT – AK520.N63.T28.085COSKU: AK520.N63.T28.085CO1.969,90 lei fără TVA - 2.383,58 lei cu TVA
- Adaptor DIN 1835 A – AK512.Z32.T28.283SKU: AK512.Z32.T28.2837.681,56 lei fără TVA - 9.294,69 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.170SKU: AK540.BT50.T28.1702.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.220SKU: AK540.BT50.T28.2202.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.120SKU: AK540.BT50.T28.1201.948,49 lei fără TVA - 2.357,67 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T28.070COSKU: AK540.BT50.T28.070CO1.729,02 lei fără TVA - 2.092,11 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.100SKU: AK540.BT40.T28.1001.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.075SKU: AK540.BT40.T28.0751.402,49 lei fără TVA - 1.697,01 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.125SKU: AK540.BT40.T28.1251.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.150SKU: AK540.BT40.T28.1501.648,72 lei fără TVA - 1.994,95 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T28.050COSKU: AK540.BT40.T28.050CO1.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.100SKU: AK540.S50.T28.1001.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.200SKU: AK540.S50.T28.2002.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.250SKU: AK540.S50.T28.2502.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.150SKU: AK540.S50.T28.1502.103,73 lei fără TVA - 2.545,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.065SKU: AK540.S40.T28.0651.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T28.050COSKU: AK540.S50.T28.050CO1.632,67 lei fără TVA - 1.975,53 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.115SKU: AK540.S40.T28.1151.536,31 lei fără TVA - 1.858,94 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.090SKU: AK540.S40.T28.0901.429,25 lei fără TVA - 1.729,39 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.165SKU: AK540.S40.T28.1651.707,61 lei fără TVA - 2.066,21 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.140SKU: AK540.S40.T28.1401.632,67 lei fără TVA - 1.975,53 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T28.040COSKU: AK540.S40.T28.040CO1.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C6.T28.60SKU: AK580.C6.T28.603.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C5.T28.55SKU: AK580.C5.T28.552.853,15 lei fără TVA - 3.452,31 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C4.T28.55COSKU: AK580.C4.T28.55CO2.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C3.T28.55COSKU: AK580.C3.T28.55CO2.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C8.T28.60SKU: AK580.C8.T28.603.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.140SKU: AK530.H63A.T28.1403.072,62 lei fără TVA - 3.717,87 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.115SKU: AK530.H63A.T28.1152.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.165SKU: AK530.H63A.T28.1653.072,62 lei fără TVA - 3.717,87 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.090SKU: AK530.H63A.T28.0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T28.065COSKU: AK530.H63A.T28.065CO2.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.110SKU: AK530.H100A.T28.1103.522,27 lei fără TVA - 4.261,95 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.160SKU: AK530.H100A.T28.1603.843,45 lei fără TVA - 4.650,57 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.210SKU: AK530.H100A.T28.2104.164,63 lei fără TVA - 5.039,20 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.260SKU: AK530.H100A.T28.2604.485,81 lei fără TVA - 5.427,83 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T28.060COSKU: AK530.H100A.T28.060CO3.201,09 lei fără TVA - 3.873,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC060-C6-T28-185SKU: AC060-C6-T28-18520.518,05 lei fără TVA - 24.826,84 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J40-T28-235SKU: AC060-J40-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J50-T28-235SKU: AC060-J50-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J50-T28-285SKU: AC060-J50-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC060-C6-T28-235SKU: AC060-C6-T28-23521.599,36 lei fără TVA - 26.135,23 lei cu TVA
- Adaptor MAS-BT – antivibrații – AC060-J40-T28-185SKU: AC060-J40-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S40-T28-185SKU: AC060-S40-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S50-T28-235SKU: AC060-S50-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S40-T28-235SKU: AC060-S40-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Adaptor SK-– antivibrații – AC060-S50-T28-285SKU: AC060-S50-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H100-T28-235SKU: AC060-H100-T28-23523.253,43 lei fără TVA - 28.136,65 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H100-T28-285SKU: AC060-H100-T28-28524.415,03 lei fără TVA - 29.542,19 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H63-T28-185SKU: AC060-H63-T28-18519.538,45 lei fără TVA - 23.641,52 lei cu TVA
- Adaptor HSK– antivibrații – AC060-H63-T28-235SKU: AC060-H63-T28-23520.571,58 lei fără TVA - 24.891,61 lei cu TVA
- Cheie – FS1386SKU: FS13862.366,03 lei fără TVA - 2.862,90 lei cu TVA
- Cheie – FS1391SKU: FS1391496,22 lei fără TVA - 600,43 lei cu TVA
- Cheie – FS1483SKU: FS1483138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2012SKU: FS201252,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1454SKU: FS145427,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze High-Feed M5008 • Xtra·tec® XT • ScrewFit • κ=15° • metric • EN .. 08T3 .. • Dc=24mm • Z=4
Descriere unealtă
Cu adaptor ScrewFit
Freze Xtra·tec® XT High-Feed M5008
Unghi de atac 0–15°
Adâncime de așchiere de 1 mm
Domenii de utilizare
Frezare plană cu avans ridicat, plonjare oblică și frezare prin interpolare circulară
Pentru oțel, oțeluri inoxidabile, fontă, precum și materiale greu prelucrabile
Domenii de utilizare: Industria energetică, fabricarea de ștanțe și matrițe ș.a.
Avantajele Dvs.
Productivitate optimă datorită sculelor cu pas extrem de mic
Volum mare de așchiere datorită combinației dintre adâncimile mici de așchiere și avansurile mari pe dinte
Siguranță ridicată a procesului datorită plăcuței amovibile stabile
Costuri reduse ale procesului datorită sorturilor Tiger·tec® și a celor 4 muchii așchietoare
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 1 | mm |
| a<sub>r</sub> | Adâncimea radială maximă de tăiere | 2,9 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 24,1 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 28 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 30 | mm |
| l<sub>4</sub> | Lungimea funcțională | 40 | mm |
| Codificare | Codificare sculă | M5008-030-T28-04-01 | |
| Tip | Plăcuțe amovibile posibile | ENMX08T316R | |
| Greutate | Greutatea | 0,18 | kg |
| Z | Numărul de dinți | 4 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 4 |
