Freze High-Feed – M5008.064-B26-08-01

Freze High-Feed M5008-066-B27-10-01-M5008-066-B27-10-01-0977264724 Freze High-Feed – M5008.064-B26-10-01
Freze High-Feed M5008-066-B27-10-01-M5008-066-B27-10-01-0977264724 Freze High-Feed – M5008.076-B26-12-01

4.346,64 lei fără TVA - 5.259,43 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7721775Familie produs: M5008 SKU: M5008.064-B26-08-01 UPC: 0977306724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,723 kg
Dimensiuni 135 × 75 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5008 pentru tipul de plăcuţă ENMX08T3.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)63,5mm
A2
Diametru muchie așchietoare 263,5mm
A3
Diametrul corpului62,1mm
A4
Diametrul butucului20,65mm
A5
Diametru de teșire, gaură de montaj20,65mm
B2
Adâncime de așchiere1mm
B5
Cantitate rezerve de reascuțire40,05mm
B6
Lungime adâncire, gaură de montaj14mm
B71
Lungime funcțională40,05mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
D4
Ajustabilitate0
D6
Turație, maximă164001/min
D7
Masă (greutate)0,529kg
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,328°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A8
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5008.064-B26-08-01
J3
Siglă companieW
J41
Siglă companieWR$$EN08T3**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1mm
BD
Diametrul corpului62,1mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere2,9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)57,6mm
DCX
Diametru muchie așchietoare 263,5mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază40,05mm
LF
Lungime funcțională40,05mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire40,05mm
OHX
Lungime în consolă40,05mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,328°
RPMX
Turație, maximă164001/min
SC
Insert shape codeE
SSC
Insert seat size code8
TSYC
Identificator imagineM5008-B1-01-INCH
ULDR
Usable length diameter ratio1,52
WT
Masă (greutate)0,529kg
XYWD
xyw plane distance-40,05mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

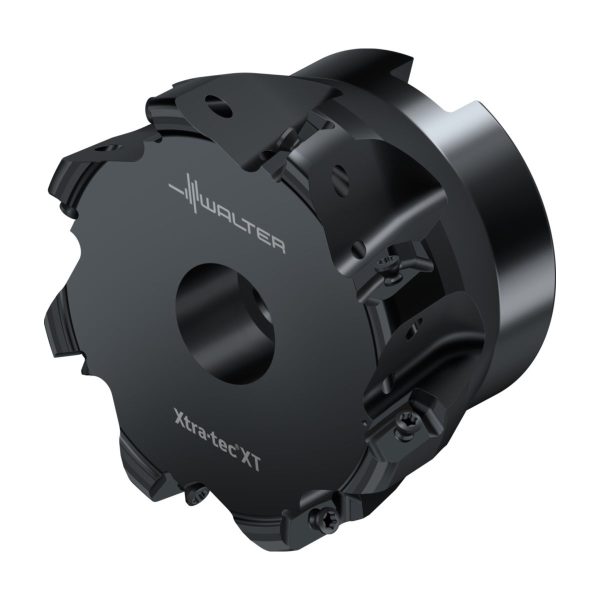

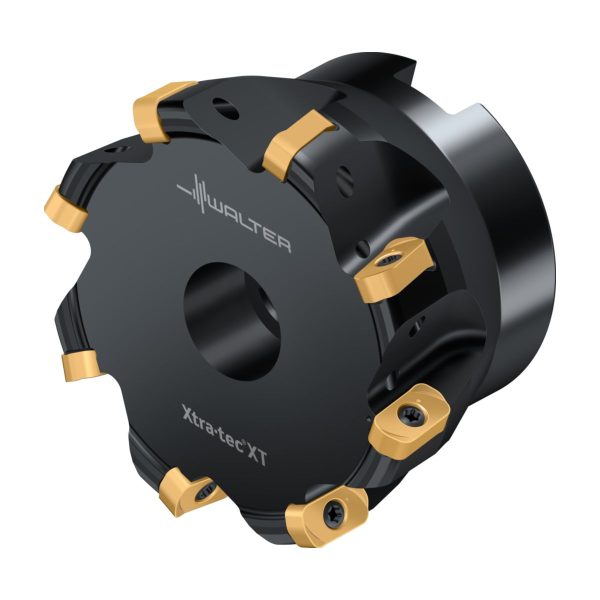

Freze High-Feed M5008 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=15° • inch • EN .. 08T3 .. • Dc=58mm • Z=8

Descriere unealtă

Cu interfață cu alezaj
Freze Xtra·tec® XT High-Feed M5008
Unghi de atac 0–15°
Adâncime de așchiere de 1 mm

Domenii de utilizare

Frezare plană cu avans ridicat, plonjare oblică și frezare prin interpolare circulară
Pentru oțel, oțeluri inoxidabile, fontă, precum și materiale greu prelucrabile
Domenii de utilizare: Industria energetică, fabricarea de ștanțe și matrițe ș.a.

Avantajele Dvs.

Productivitate optimă datorită sculelor cu pas extrem de mic
Volum mare de așchiere datorită combinației dintre adâncimile mici de așchiere și avansurile mari pe dinte
Siguranță ridicată a procesului datorită plăcuței amovibile stabile
Costuri reduse ale procesului datorită sorturilor Tiger·tec® și a celor 4 muchii așchietoare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,039inch
a<sub>r</sub>Adâncimea radială maximă de tăiere0,114inch
D<sub>c</sub>Diametrul muchiei așchietoare2,268inch
d<sub>1</sub>Diametrul de îmbinare1inch
D<sub>a</sub>Diametrul maxim de tăiere2,5inch
l<sub>4</sub>Lungimea funcțională1,577inch
CodificareCodificare sculăM5008.064-B26-08-01
TipPlăcuțe amovibile posibileENMX08T316R
GreutateGreutatea1,166lbs
ZNumărul de dinți8
Nr. PlăcuțeNumărul de plăcuțe amovibile8
