Freze frontale – M5009-063-B22-09-05

Freze frontale M5009-063-B22-09-05-M5009-063-B22-09-05-0961220724 Freze frontale – M5009-050-B22-08-05
Freze frontale M5009.305-B64-20-06-AP-M5009.305-B64-20-06-AP-4063466292521 Freze frontale – M5009.203-B64-16-06-AP

4.437,64 lei fără TVA - 5.369,54 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7659538Familie produs: M5009 SKU: M5009-063-B22-09-05 UPC: 0961220724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,771 kg
Dimensiuni 130 × 75 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freză frontală M5009 pentru plăcuţe SN.X0904..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)73,43mm
A2
Diametru muchie așchietoare 273,43mm
A3
Diametrul corpului73mm
A4
Diametrul butucului16,35mm
A5
Diametru de teșire, gaură de montaj16,35mm
B2
Adâncime de așchiere5mm
B5
Cantitate rezerve de reascuțire40mm
B6
Lungime adâncire, gaură de montaj13mm
B71
Lungime funcțională40mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă215001/min
D7
Masă (greutate)0,56kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,7mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință9
F22
Număr de muchii așchietoare active, pe partea frontală9
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A9
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5009-063-B22-09-05
J22
Număr articol7171
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN0904**3N*AN**
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului73mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count9
CICT (F)
Număr de plăcuțe amovibile poziția A9
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 273,43mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă215001/min
SC
Insert shape codeS
TSYC
Identificator imagineM5009-B1-05
ULDR
Usable length diameter ratio1,53
WT
Masă (greutate)0,56kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală9
ZEFP
Număr de muchii așchietoare active, pe circumferință9

Descriere

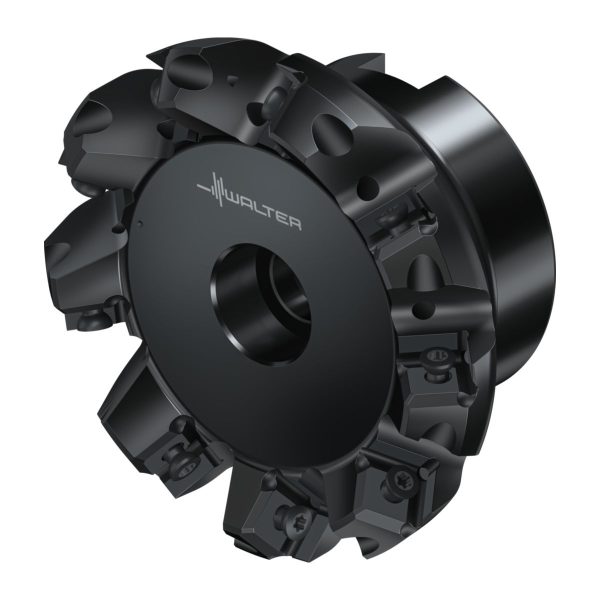

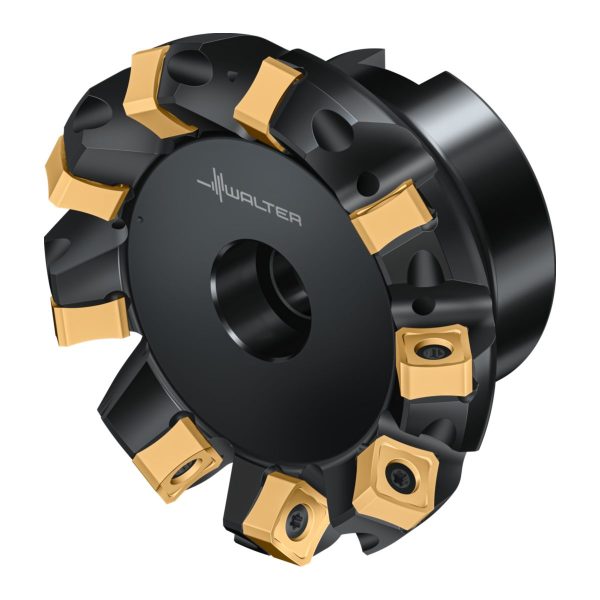

Freze frontale M5009 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • SN .. 0904 .. • Dc=63mm • Z=9

Descriere unealtă

Cu interfață cu alezaj
Freze frontale cu plăcuțe amovibile pătrate, cu două fețe
Plăcuțe amovibile cu accesibilitate îmbunătățită la șurubul de strângere pentru manevrare mai simplă
Şurub de strângere oblic pentru un număr maxim de dinți

Domenii de utilizare

Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Pentru frezare plană, degroșare și finisare de degroșare cu plăcuțe pentru finisare
Şi pe mașini cu putere redusă, datorită unei așchieri line, pozitive

Avantajele Dvs.

Avansuri, durabilități și productivitate maxime datorită plăcuțelor amovibile mici și numărului mare de dinți
Manevrare foarte bună datorită șurubului de strângere înclinat, ușor accesibil (sunt evitate erorile tipice de montaj)
Stabilitate mare – optim la adaosuri de prelucrare mici și condiții variabile
Foarte rentabilă datorită costurilor reduse pentru sort

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5mm
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare22mm
l<sub>4</sub>Lungimea funcțională40mm
CodificareCodificare sculăM5009-063-B22-09-05
TipPlăcuțe amovibile posibileSN . X0904 ..; XNGX0904ANN
GreutateGreutatea0,56kg
ZNumărul de dinți9
Nr. PlăcuțeNumărul de plăcuțe amovibile9
