Freze frontale – M5009-100-B32-13-05

Freze frontale M5009-063-B22-09-05-M5009-063-B22-09-05-0961220724 Freze frontale – M5009-080-B27-11-05
Freze frontale M5009-063-B22-09-05-M5009-063-B22-09-05-0961220724 Freze frontale – M5009-040-B16-04-05

5.714,80 lei fără TVA - 6.914,91 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7659552Familie produs: M5009 SKU: M5009-100-B32-13-05 UPC: 0961224724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,664 kg
Dimensiuni 275 × 130 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freză frontală M5009 pentru plăcuţe SN.X0904..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)110,43mm
A2
Diametru muchie așchietoare 2110,43mm
A3
Diametrul corpului110mm
A4
Diametrul butucului26mm
A5
Diametru de teșire, gaură de montaj26mm
B2
Adâncime de așchiere5mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime adâncire, gaură de montaj17mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D4
Ajustabilitate0
D6
Turație, maximă170001/min
D7
Masă (greutate)2,664kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,7mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință13
F22
Număr de muchii așchietoare active, pe partea frontală13
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A13
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5009-100-B32-13-05
J22
Codificare produs7171
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$SN0904**3N*AN**
J6
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului110mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
CICT
Cutting item count13
CICT (F)
Număr de plăcuțe amovibile poziția A13
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)100mm
DCX
Diametru muchie așchietoare 2110,43mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă170001/min
SC
Insert shape codeS
TSYC
Identificator imagineM5009-B1-05
ULDR
Usable length diameter ratio1,1
WT
Masă (greutate)2,664kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală13
ZEFP
Număr de muchii așchietoare active, pe circumferință13

Descriere

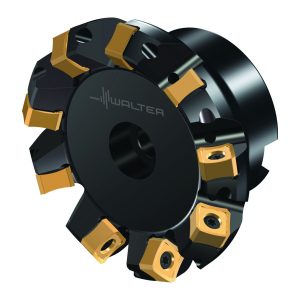

Freze frontale M5009 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • SN .. 0904 .. • Dc=100mm • Z=13

Descriere unealtă

Cu interfață cu alezaj
Freze frontale cu plăcuțe amovibile pătrate, cu două fețe
Plăcuțe amovibile cu accesibilitate îmbunătățită la șurubul de strângere pentru manevrare mai simplă
Şurub de strângere oblic pentru un număr maxim de dinți

Domenii de utilizare

Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Pentru frezare plană, degroșare și finisare de degroșare cu plăcuțe pentru finisare
Şi pe mașini cu putere redusă, datorită unei așchieri line, pozitive

Avantajele Dvs.

Avansuri, durabilități și productivitate maxime datorită plăcuțelor amovibile mici și numărului mare de dinți
Manevrare foarte bună datorită șurubului de strângere înclinat, ușor accesibil (sunt evitate erorile tipice de montaj)
Stabilitate mare – optim la adaosuri de prelucrare mici și condiții variabile
Foarte rentabilă datorită costurilor reduse pentru sort

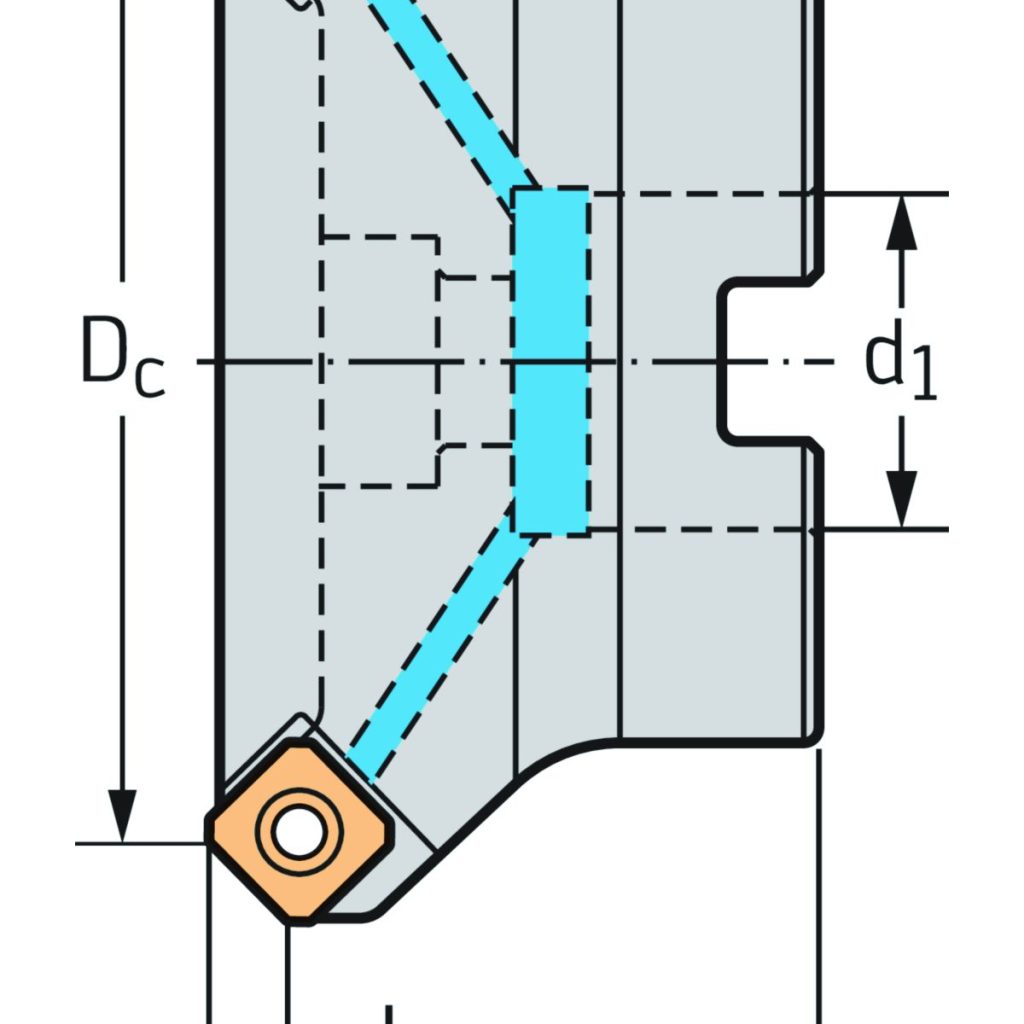

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5mm
D<sub>c</sub>Diametrul muchiei așchietoare100mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăM5009-100-B32-13-05
TipPlăcuțe amovibile posibileSN . X0904 ..; XNGX0904ANN
GreutateGreutatea2,66kg
ZNumărul de dinți13
Nr. PlăcuțeNumărul de plăcuțe amovibile13
