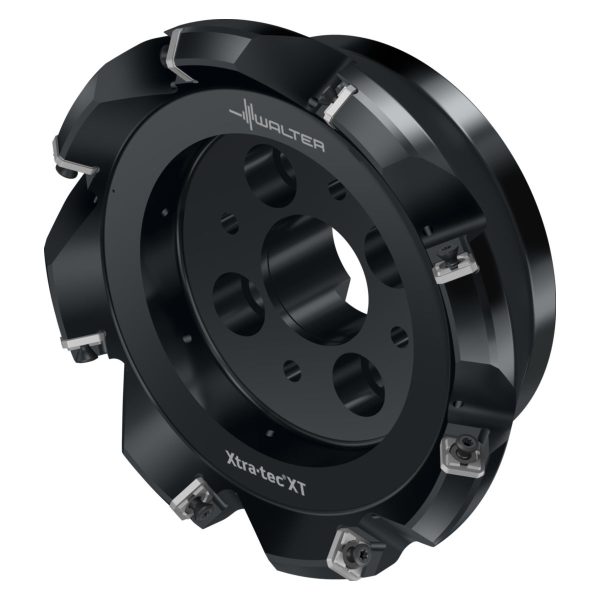

Freze frontale - M5009-160-B40-08-06-AP - imagine 2

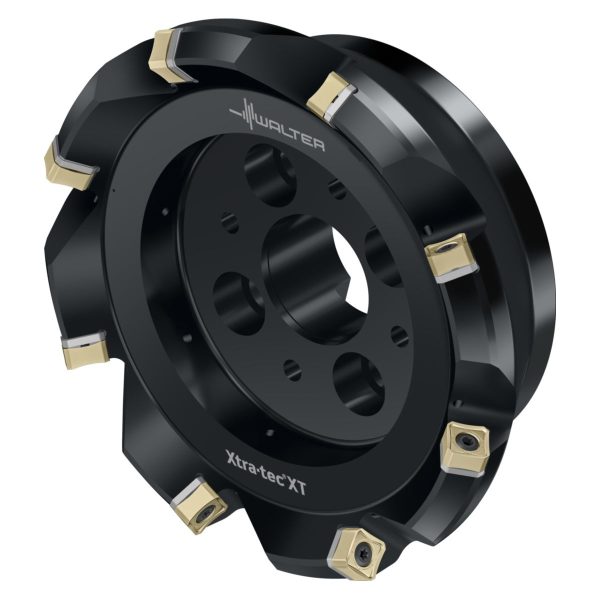

Freze frontale - M5009-160-B40-08-06-AP - imagine 3

Freze frontale – M5009-160-B40-08-06-AP

Freze frontale M5009.152-B38-19-06-M5009.152-B38-19-06-0612927724 Freze frontale – M5009-080-B27-10-06
Freze frontale M5009.305-B64-20-06-AP-M5009.305-B64-20-06-AP-4063466292521 Freze frontale – M5009-160-B40-12-06-AP

8.056,27 lei fără TVA - 9.748,09 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7871931Familie produs: M5009 SKU: M5009-160-B40-08-06-AP UPC: 0612909724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 6,223 kg
Dimensiuni 260 × 130 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5009 pentru plăcuţe SN.X1205..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)174mm
A2
Diametru muchie așchietoare 2174mm
A3
Diametrul corpului171,5mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere6mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă85001/min
D7
Masă (greutate)5,194kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level8
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereC
J21
Număr articolM5009-160-B40-08-06-AP
J22
Codificare produs7171
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1205**3N*AN**
J6
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire63mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului171,5mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
DBC
Număr diametrul cercului de fugă gaură6,67E+15
DC
Diametru muchie așchietoare 1 (diametru nominal)160mm
DCX
Diametru muchie așchietoare 2174mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă85001/min
SC
Insert shape codeS
TSYC
Identificator imagineM5009-B2-06-AP
ULDR
Usable length diameter ratio0,64
WT
Masă (greutate)5,194kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

Freze frontale M5009 • Xtra·tec® XT • Parallel bore DIN 138 transverse keyway • κ=45° • metric • SN .. 1205 .. • Dc=160mm • Z=8

Descriere unealtă

Freze frontale cu plăcuțe amovibile pătrate, cu două fețe
Plăcuțe amovibile cu accesibilitate îmbunătățită la șurubul de strângere pentru manevrare mai simplă
Şurub de strângere oblic pentru un număr maxim de dinți

Domenii de utilizare

Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Pentru frezare plană, degroșare și finisare de degroșare cu plăcuțe pentru finisare
Şi pe mașini cu putere redusă, datorită unei așchieri line, pozitive

Avantajele Dvs.

Avansuri, durabilități și productivitate maxime datorită plăcuțelor amovibile mici și numărului mare de dinți
Manevrare foarte bună datorită șurubului de strângere înclinat, ușor accesibil (sunt evitate erorile tipice de montaj)
Stabilitate mare – optim la adaosuri de prelucrare mici și condiții variabile
Foarte rentabilă datorită costurilor reduse pentru sort

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare160mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăM5009-160-B40-08-06-AP
TipPlăcuțe amovibile posibileSN . X1205 ..; XNGX1205ANN
GreutateGreutatea5,19kg
ZNumărul de dinți8
Nr. PlăcuțeNumărul de plăcuțe amovibile8
