Freze frontale – M5011-063-B27-07-08

Freze frontale M5011-100-B32-11-08-M5011-100-B32-11-08-4063464447121 Freze frontale – M5011-125-B40-14-08
Freze frontale M5011-100-B32-11-08-M5011-100-B32-11-08-4063464447121 Freze frontale – M5011-100-B32-11-08

4.175,34 lei fără TVA - 5.052,16 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 8242074Familie produs: M5011 SKU: M5011-063-B27-07-08 EAN: 4063464446582 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,958 kg
Dimensiuni 140,85 × 75,8 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5011 pentru plăcuţe SN.X1205..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)68,5mm
A2
Diametru muchie așchietoare 268,5mm
A3
Diametrul corpului65mm
A4
Diametrul butucului20mm
A5
Diametru de teșire, gaură de montaj20mm
B2
Adâncime de așchiere8mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime adâncire, gaură de montaj16mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii270
C3
Diametru de prindere, pe partea mașinii27mm
D4
Ajustabilitate0
D6
Turație, maximă145001/min
D7
Masă (greutate)0,729kg
E1
Unghiul de atac75°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,75mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință7
F22
Număr de muchii așchietoare active, pe partea frontală7
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A7
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5011-063-B27-07-08
J22
Număr articol8034
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1205**3N*EN**
J42
Codificare plăcuță așchietoare, poz. ASNGX1205ENN-F67
J45
Codificare plăcuță așchietoare, poz. ASNGX1205ENN-F67
J6
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului65mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count7
CICT (F)
Număr de plăcuțe amovibile poziția A7
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 268,5mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac75°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă145001/min
SC
Insert shape codeS
TSYC
Identificator imagineM5011-B1
ULDR
Usable length diameter ratio1,532
WT
Masă (greutate)0,729kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală7
ZEFP
Număr de muchii așchietoare active, pe circumferință7

Descriere

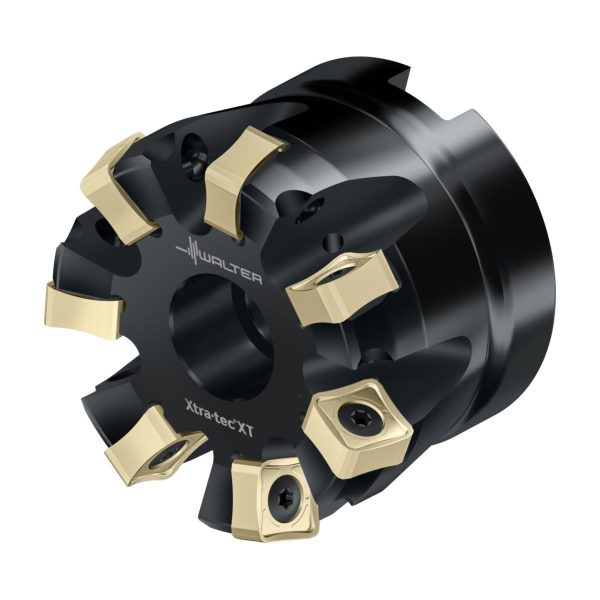

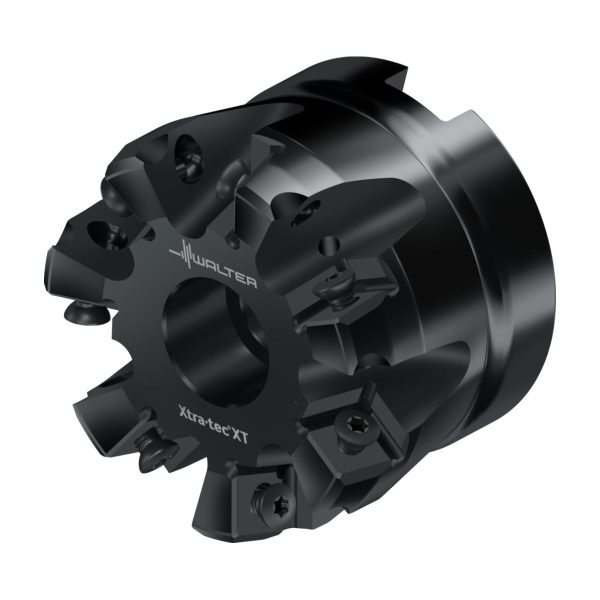

Freze frontale M5011 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=75° • metric • SN .. 1205 .. • Dc=63mm • Z=7

Descriere unealtă

2 variante de pas pentru scule cu o mărime a plăcuței SN.X1205..
Variantă cu plăcuță de așezare din carbură metalică
Unghi de atac de 75°
Diametre de 50–160 mm
adâncime de așchiere de 8 mm
Freze frontale Xtra·tec® XT M5011

Domenii de utilizare

Materiale din oțel și fontă, oțeluri inoxidabile, precum și materiale greu prelucrabile​
Frezare plană: degroșare și finisare cu plăcuță Wiper​
Frezare plană cu adâncime mare de așchiere​
Poate fi utilizată și pe mașini cu putere redusă datorită așchierii pozitive, line​

Avantajele Dvs.

Stabilitate ridicată în condiții variabile
Fiabilitate înaltă datorită plăcuțelor amovibile stabile, cu două fețe, și plăcuței de așezare din carbură metalică
Rentabilitate datorită costurilor reduse cu materialul așchietor​
Manevrare foarte bună datorită șurubului de strângere ușor accesibil (sunt evitate erorile de montaj)

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare27mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăM5011-063-B27-07-08
TipPlăcuțe amovibile posibileSN . X1205 ..; XNGX1205ENN
GreutateGreutatea0,73kg
ZNumărul de dinți7
Nr. PlăcuțeNumărul de plăcuțe amovibile7
