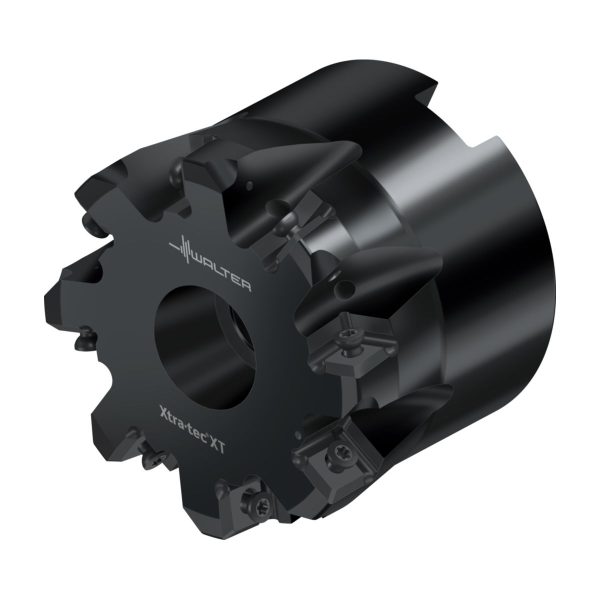

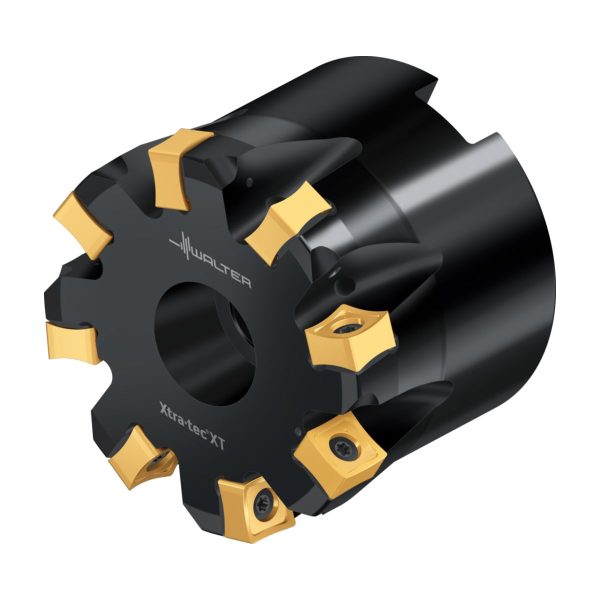

Freze frontale – M5012-063-B27-08-08
4.346,64 lei fără TVA - 5.259,43 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,948 kg |
|---|---|
| Dimensiuni | 135 × 75 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale M5012 pentru plăcuţe SN.X0904.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 63 | mm |
A2 | Diametru muchie așchietoare 2 | 63 | mm |
A3 | Diametrul corpului | 62 | mm |
A4 | Diametrul butucului | 20 | mm |
A5 | Diametru de teșire, gaură de montaj | 20 | mm |
B2 | Adâncime de așchiere | 8 | mm |
B5 | Cantitate rezerve de reascuțire | 50 | mm |
B6 | Lungime adâncire, gaură de montaj | 16 | mm |
B71 | Lungime funcțională | 50 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 270 | |
C3 | Diametru de prindere, pe partea mașinii | 27 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 14500 | 1/min |
D7 | Masă (greutate) | 0,598 | kg |
E1 | Unghiul de atac | 88 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
E5 | Adâncimea de plonjare, max. | 0,7 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 8 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 8 | |
F23 | Number of insert mounting levels | 1 | |
G13 | Număr de plăcuțe amovibile poziția A | 8 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO6462 | |
J11 | Număr standard sub formă de litere | A | |
J21 | Număr articol | M5012-063-B27-08-08 | |
J3 | Număr articol | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SN0904**3N*ZN** | |
J6 | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 8 | mm |
BD | Diametrul corpului | 62 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
CICT | Cutting item count | 8 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 8 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 270 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 63 | mm |
DCX | Diametru muchie așchietoare 2 | 63 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 88 | ° |
LB | Lungime corp de bază | 50 | mm |
LF | Lungime funcțională | 50 | mm |
NOI | Număr de posibilități de utilizare | 200 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
OHX | Lungime în consolă | 50 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 14500 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M5012-B1-08 | |
ULDR | Usable length diameter ratio | 1,53 | |
WT | Masă (greutate) | 0,598 | kg |
XYWD | xyw plane distance | -40 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 8 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 8 |
Pătrate negative – SNGX0904ZNN-F57 WKK25GSKU: SNGX0904ZNN-F57 WKK25G173,97 lei fără TVA - 210,50 lei cu TVA- Pătrate negative – SNGX0904ZNN-F57 WKP25SSKU: SNGX0904ZNN-F57 WKP25S165,94 lei fără TVA - 200,79 lei cu TVA
- Pătrate negative – SNGX0904ZNN-F57 WKP35GSKU: SNGX0904ZNN-F57 WKP35G199,13 lei fără TVA - 240,95 lei cu TVA
- Pătrate negative – SNGX0904ZNN-F67 WSM35GSKU: SNGX0904ZNN-F67 WSM35G173,97 lei fără TVA - 210,50 lei cu TVA
- Pătrate negative – SNGX0904ZNN-F67 WAK15SKU: SNGX0904ZNN-F67 WAK15165,94 lei fără TVA - 200,79 lei cu TVA
- Pătrate negative – SNGX0904ZNN-F67 WKP25SSKU: SNGX0904ZNN-F67 WKP25S165,94 lei fără TVA - 200,79 lei cu TVA
- Pătrate negative – SNGX0904ZNN-F67 WKP35GSKU: SNGX0904ZNN-F67 WKP35G199,13 lei fără TVA - 240,95 lei cu TVA
- Pătrate negative – SNHX0904ZNN-K88 WXN15SKU: SNHX0904ZNN-K88 WXN15165,94 lei fără TVA - 200,79 lei cu TVA
- Pătrate negative – SNHX0904ZNN-K88 WK10SKU: SNHX0904ZNN-K88 WK10132,59 lei fără TVA - 160,43 lei cu TVA
- Plăcuțe de finisare – XNGX0904ZNN-F67 WPM15GSKU: XNGX0904ZNN-F67 WPM15G233,93 lei fără TVA - 283,06 lei cu TVA
- Plăcuțe de finisare – XNGX0904ZNN-F67 WHH15XSKU: XNGX0904ZNN-F67 WHH15X257,48 lei fără TVA - 311,55 lei cu TVA
- Plăcuțe de finisare – XNGX0904ZNN-F67 WAK15SKU: XNGX0904ZNN-F67 WAK15233,93 lei fără TVA - 283,06 lei cu TVA
- Plăcuțe de finisare – XNGX0904ZNN-F67 WXM15SKU: XNGX0904ZNN-F67 WXM15233,93 lei fără TVA - 283,06 lei cu TVA
- Pătrate negative – SNMX090408-F27 WKP35SSKU: SNMX090408-F27 WKP35S127,56 lei fără TVA - 154,35 lei cu TVA
- Pătrate negative – SNMX090408-F27 WKP25SSKU: SNMX090408-F27 WKP25S127,56 lei fără TVA - 154,35 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F27 WKP35GSKU: SNMX0904ZNN-F27 WKP35G153,10 lei fără TVA - 185,25 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F67 WAK15SKU: SNMX0904ZNN-F67 WAK15127,56 lei fără TVA - 154,35 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F67 WSM35GSKU: SNMX0904ZNN-F67 WSM35G133,83 lei fără TVA - 161,93 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F57 WKP25SSKU: SNMX0904ZNN-F57 WKP25S127,56 lei fără TVA - 154,35 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F57 WKP35GSKU: SNMX0904ZNN-F57 WKP35G153,10 lei fără TVA - 185,25 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F57 WKK25GSKU: SNMX0904ZNN-F57 WKK25G133,83 lei fără TVA - 161,93 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F57 WSM35GSKU: SNMX0904ZNN-F57 WSM35G133,83 lei fără TVA - 161,93 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F57 WSP45GSKU: SNMX0904ZNN-F57 WSP45G133,83 lei fără TVA - 161,93 lei cu TVA
- Pătrate negative – SNMX0904ZNN-F57 WKP35SSKU: SNMX0904ZNN-F57 WKP35S127,56 lei fără TVA - 154,35 lei cu TVA
- Pătrate negative – SNMX090408-F57 WSM35GSKU: SNMX090408-F57 WSM35G133,83 lei fără TVA - 161,93 lei cu TVA
- Pătrate negative – SNMX090408-F57 WKK25GSKU: SNMX090408-F57 WKK25G133,83 lei fără TVA - 161,93 lei cu TVA
- Pătrate negative – SNMX090408-F57 WKP35SSKU: SNMX090408-F57 WKP35S127,56 lei fără TVA - 154,35 lei cu TVA
- Pătrate negative – SNMX090408-F57 WKP25SSKU: SNMX090408-F57 WKP25S127,56 lei fără TVA - 154,35 lei cu TVA
- Pătrate negative – SNMX090408-F57 WKP35GSKU: SNMX090408-F57 WKP35G153,10 lei fără TVA - 185,25 lei cu TVA
- Pătrate negative – SNMX090408-F57 WSP45GSKU: SNMX090408-F57 WSP45G133,83 lei fără TVA - 161,93 lei cu TVA
- Pătrate negative – SNMX090408-F67 WSM35GSKU: SNMX090408-F67 WSM35G133,83 lei fără TVA - 161,93 lei cu TVA
- Pătrate negative – SNMX090408-F67 WSP45GSKU: SNMX090408-F67 WSP45G133,83 lei fără TVA - 161,93 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.27SKU: AK155M.0.63.030.272.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.80.030.27SKU: AK155M.0.80.030.272.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.27SKU: AK155.8.C8.030.272.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.025.27SKU: AK155.8.C6.025.272.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.030.27SKU: AK155.8.C5.030.271.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-035SKU: AB001-S40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-100SKU: AB001-S40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-100SKU: AB001-S50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-160SKU: AB001-S50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-035SKU: AB001-S50-B27-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-160SKU: AB001-S40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-055SKU: AB001-J50-B27-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-100SKU: AB001-J50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-160SKU: AB001-J50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-035SKU: AB001-J40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-100SKU: AB001-J40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-160SKU: AB001-J40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-060SKU: AB001-H63-B27-0601.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-100SKU: AB001-H63-B27-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-160SKU: AB001-H63-B27-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-100SKU: AB001-H100-B27-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-160SKU: AB001-H100-B27-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-050SKU: AB001-H100-B27-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B27-260SKU: AC001-J40-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B27-260SKU: AC001-J50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B27-260SKU: AC001-S50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B27-260SKU: AC001-H100-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B27-260SKU: AC001-C8-B27-26034.644,62 lei fără TVA - 41.919,99 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B27-260SKU: AC001-H63-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B27-260SKU: AC001-C6-B27-26030.645,93 lei fără TVA - 37.081,58 lei cu TVA
- Cheie – FS1483SKU: FS1483138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2012SKU: FS201252,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2579SKU: FS257927,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze frontale M5012 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=88° • metric • SN .. 0904 .. • Dc=63mm • Z=8
Descriere unealtă
Cu interfață cu alezaj
Freze frontale M5012 cu unghi de atac 88°
Şuruburi de fixare înclinate, ușor accesibile
Domenii de utilizare
Poate fi utilizată și pe mașini cu putere redusă datorită așchierii pozitive, line
Pentru oțel și fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și metale neferoase
Frezare plană, degroșare, precum și degroșare-finisare cu plăcuțe Wiper
Avantajele Dvs.
Fiabilitate ridicată datorită plăcuțelor amovibile stabile, cu două fețe
Ideal pentru spații înguste (de exemplu, din cauza dispozitivelor de prindere)
Avansuri, durabilități și productivitate maxime datorită plăcuțelor amovibile mici și numărului mare de dinți
Manevrare foarte bună datorită șurubului de strângere înclinat, ușor accesibil (sunt evitate erorile tipice de montaj)
Eficiență economică înaltă datorită costurilor reduse cu plăcuțele amovibile
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 8 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 63 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 27 | mm |
| l<sub>4</sub> | Lungimea funcțională | 50 | mm |
| Codificare | Codificare sculă | M5012-063-B27-08-08 | |
| Tip | Plăcuțe amovibile posibile | SN . X0904 ..; XNGX0904ZNN | |
| Greutate | Greutatea | 0,6 | kg |
| Z | Numărul de dinți | 8 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 8 |
