Freze frontale – M5012.102-B38-11-08

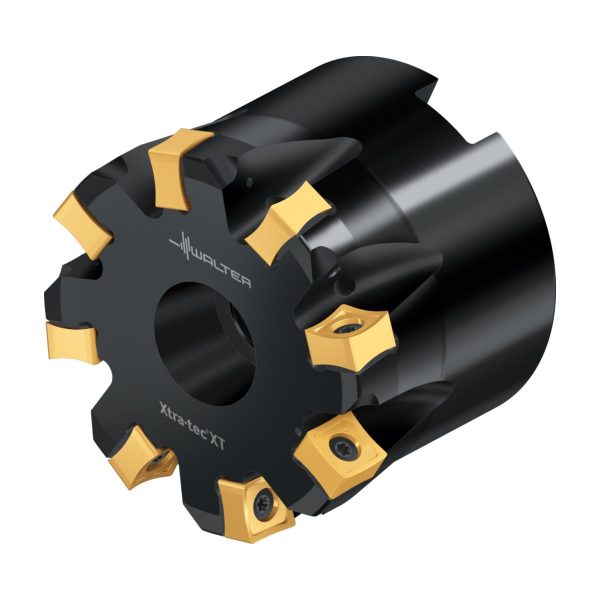

Freze frontale M5012.152-B38-18-08-M5012.152-B38-18-08-4063466290138 Freze frontale – M5012.076-B26-09-08
Freze frontale M5012.152-B38-18-08-M5012.152-B38-18-08-4063466290138 Freze frontale – M5012.127-B38-14-08

5.925,77 lei fără TVA - 7.170,18 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 8625934Familie produs: M5012 SKU: M5012.102-B38-11-08 EAN: 4063466290114 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,889 kg
Dimensiuni 270 × 130 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Fierăstrău M5012 pentru plăci SN.X0904… inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)101,6mm
A2
Diametru muchie așchietoare 2101,6mm
A3
Diametrul corpului100,6mm
A4
Diametrul butucului30,18mm
A5
Diametru de teșire, gaură de montaj30,18mm
B2
Adâncime de așchiere8mm
B5
Cantitate rezerve de reascuțire63,5mm
B6
Lungime adâncire, gaură de montaj29,5mm
B71
Lungime funcțională63,5mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii1500
C3
Diametru de prindere, pe partea mașinii38,1mm
D4
Ajustabilitate0
D6
Turație, maximă114001/min
D7
Masă (greutate)2,791kg
E1
Unghiul de atac88°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,7mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință11
F22
Număr de muchii așchietoare active, pe partea frontală11
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A11
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count0
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5012.102-B38-11-08
J22
Număr articol7271
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN0904**3N*ZN**
J42
Codificare plăcuță așchietoare, poz. ASNGW0904ZZN-F57
J45
Codificare plăcuță așchietoare, poz. ASNGW0904ZZN-F57
J6
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului100,6mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
CICT
Cutting item count11
CICT (F)
Număr de plăcuțe amovibile poziția A11
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1500
DC
Diametru muchie așchietoare 1 (diametru nominal)101,6mm
DCX
Diametru muchie așchietoare 2101,6mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac88°
LB
Lungime corp de bază63,5mm
LF
Lungime funcțională63,5mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire63,5mm
OHX
Lungime în consolă63,5mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă114001/min
SC
Insert shape codeS
TSYC
Identificator imagineM5012-B1-08-INCH
ULDR
Usable length diameter ratio1,08
WT
Masă (greutate)2,791kg
XYWD
xyw plane distance-63,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală11
ZEFP
Număr de muchii așchietoare active, pe circumferință11

Descriere

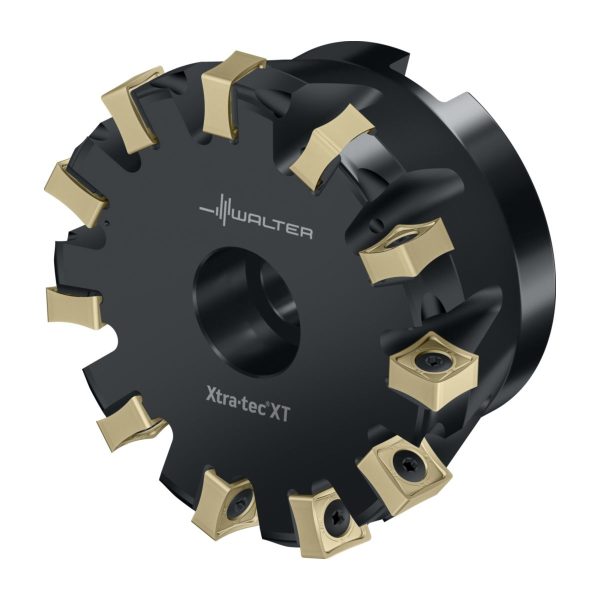

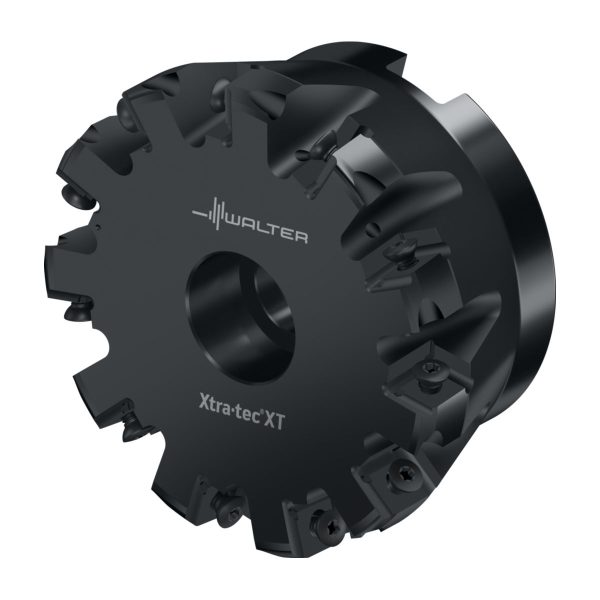

Freze frontale M5012 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=88° • inch • SN .. 0904 .. • Dc=102mm • Z=11

Descriere unealtă

Freze frontale M5012 cu unghi de atac 88°
Şuruburi de fixare înclinate, ușor accesibile

Domenii de utilizare

Poate fi utilizată și pe mașini cu putere redusă datorită așchierii pozitive, line​
Pentru oțel și fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și metale neferoase
Frezare plană, degroșare, precum și degroșare-finisare cu plăcuțe Wiper

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuțelor amovibile stabile, cu două fețe
Ideal pentru spații înguste (de exemplu, din cauza dispozitivelor de prindere)
Avansuri, durabilități și productivitate maxime datorită plăcuțelor amovibile mici și numărului mare de dinți
Manevrare foarte bună datorită șurubului de strângere înclinat, ușor accesibil (sunt evitate erorile tipice de montaj)
Eficiență economică înaltă datorită costurilor reduse cu plăcuțele amovibile

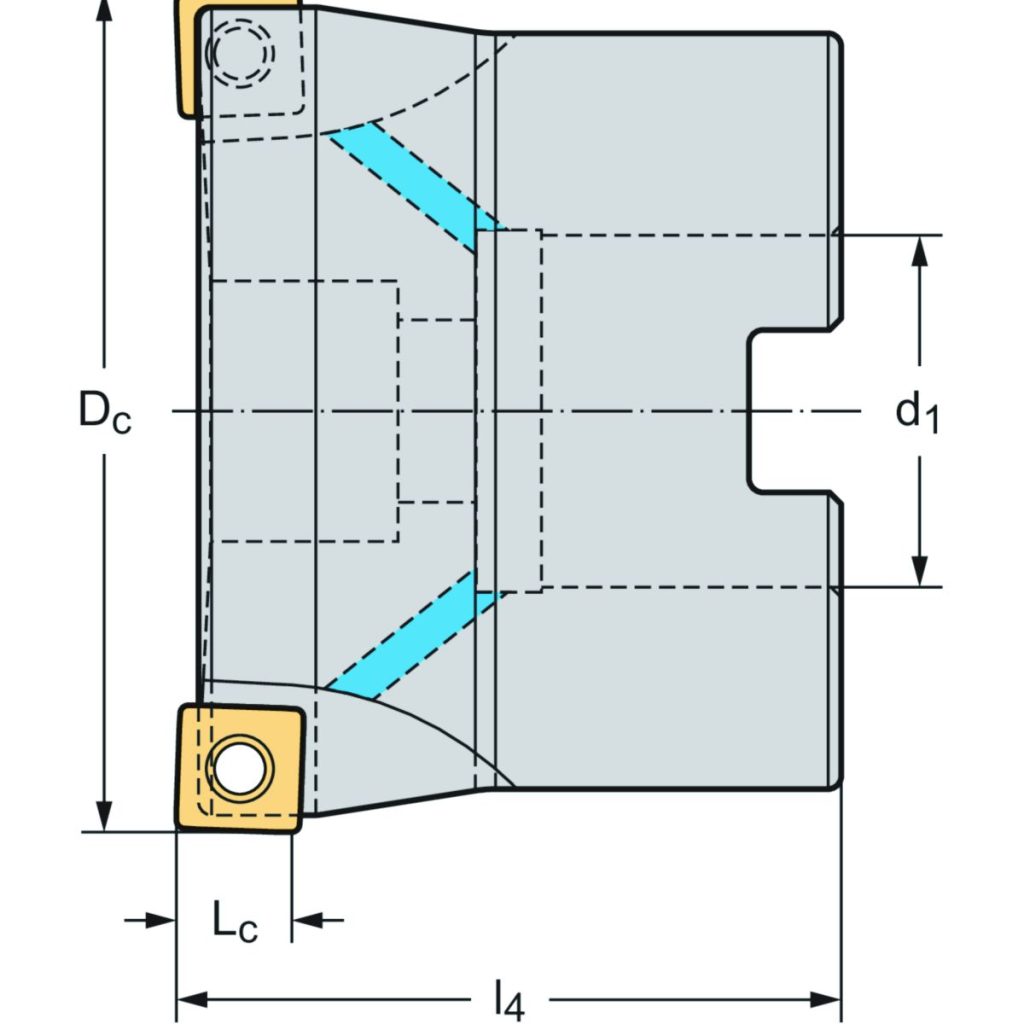

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,315inch
D<sub>c</sub>Diametrul muchiei așchietoare4inch
d<sub>1</sub>Diametrul de îmbinare1,5inch
l<sub>4</sub>Lungimea funcțională2,5inch
CodificareCodificare sculăM5012.102-B38-11-08
TipPlăcuțe amovibile posibileSN . X0904 ..; XNGX0904ZNN
GreutateGreutatea6,153lbs
ZNumărul de dinți11
Nr. PlăcuțeNumărul de plăcuțe amovibile11
