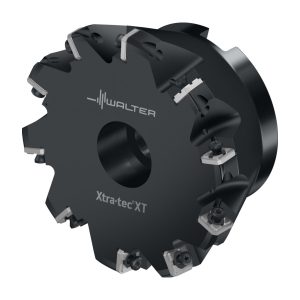

Freze frontale - M5012-125-B40-10-10-AP - imagine 2

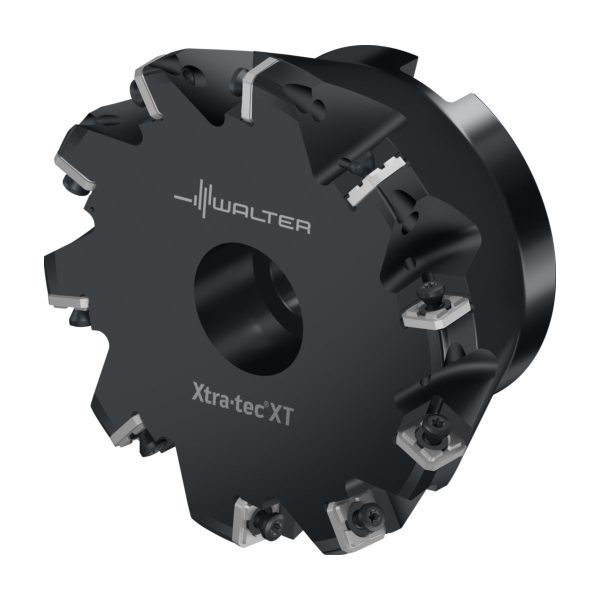

Freze frontale - M5012-125-B40-10-10-AP - imagine 3

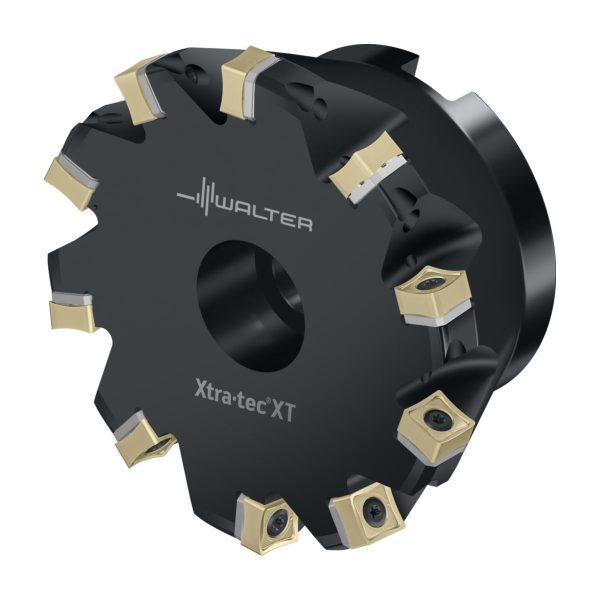

Freze frontale – M5012-125-B40-10-10-AP

Freze frontale M5012.152-B38-12-10-AP-M5012.152-B38-12-10-AP-4063466290190 Freze frontale – M5012-100-B32-08-10-AP
Freze frontale M5012.152-B38-18-08-M5012.152-B38-18-08-4063466290138 Freze frontale – M5012.064-B26-07-08

7.114,14 lei fără TVA - 8.608,11 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7871966Familie produs: M5012 SKU: M5012-125-B40-10-10-AP UPC: 0612942724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,106 kg
Dimensiuni 260 × 130 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5012 pentru plăcuţe SN.X1205..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)125mm
A2
Diametru muchie așchietoare 2125mm
A3
Diametrul corpului123,5mm
A4
Diametrul butucului33mm
A5
Diametru de teșire, gaură de montaj33mm
B2
Adâncime de așchiere10mm
B5
Cantitate rezerve de reascuțire63mm
B6
Lungime adâncire, gaură de montaj23,5mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă92001/min
D7
Masă (greutate)3,27kg
E1
Unghiul de atac88°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,5mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință10
F22
Număr de muchii așchietoare active, pe partea frontală10
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A10
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5012-125-B40-10-10-AP
J22
Număr articol7271
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1205**3N*ZN**
J6
Codare loc de separare pe partea mașiniiFDA12G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.10mm
BD
Diametrul corpului123,5mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G4000$$$$
CICT
Cutting item count10
CICT (F)
Număr de plăcuțe amovibile poziția A10
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
DC
Diametru muchie așchietoare 1 (diametru nominal)125mm
DCX
Diametru muchie așchietoare 2125mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac88°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă92001/min
SC
Insert shape codeS
TSYC

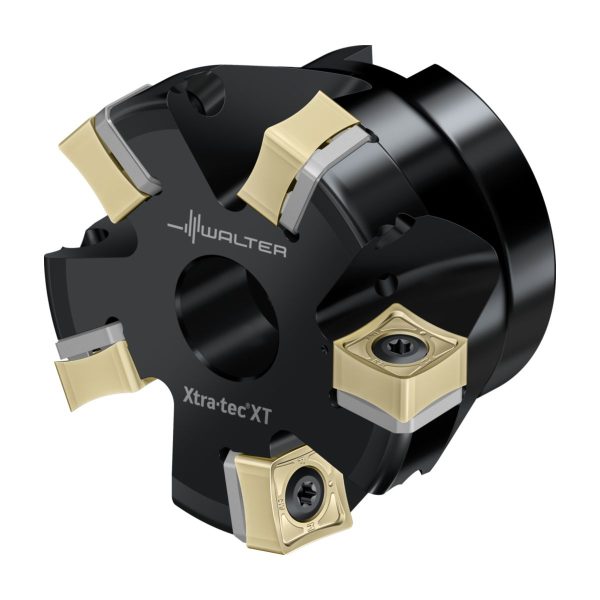

Identificator imagineM5012-B1-10-AP
ULDR
Usable length diameter ratio0,88
WT
Masă (greutate)3,27kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală10
ZEFP
Număr de muchii așchietoare active, pe circumferință10

Descriere

Freze frontale M5012 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=88° • metric • SN .. 1205 .. • Dc=125mm • Z=10

Descriere unealtă

Freze frontale M5012 cu unghi de atac 88°
Şuruburi de fixare înclinate, ușor accesibile

Domenii de utilizare

Poate fi utilizată și pe mașini cu putere redusă datorită așchierii pozitive, line​
Pentru oțel și fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și metale neferoase
Frezare plană, degroșare, precum și degroșare-finisare cu plăcuțe Wiper

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuțelor amovibile stabile, cu două fețe
Ideal pentru spații înguste (de exemplu, din cauza dispozitivelor de prindere)
Avansuri, durabilități și productivitate maxime datorită plăcuțelor amovibile mici și numărului mare de dinți
Manevrare foarte bună datorită șurubului de strângere înclinat, ușor accesibil (sunt evitate erorile tipice de montaj)
Eficiență economică înaltă datorită costurilor reduse cu plăcuțele amovibile

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare10mm
D<sub>c</sub>Diametrul muchiei așchietoare125mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăM5012-125-B40-10-10-AP
TipPlăcuțe amovibile posibileSN . X1205 ..; XNGX1205ZNN
GreutateGreutatea3,27kg
ZNumărul de dinți10
Nr. PlăcuțeNumărul de plăcuțe amovibile10
