Freze cilindro-frontale – M5130-016-W16-02-09

Freze cilindro-frontale M5130-020-W20-02-09-M5130-020-W20-02-09-4063465246860 Freze cilindro-frontale – M5130-020-W20-03-09
Freze cilindro-frontale M5130-020-W20-02-09-M5130-020-W20-02-09-4063465246860 Freze cilindro-frontale – M5130-025-W25-04-09

1.889,61 lei fără TVA - 2.286,43 lei cu TVA

Numărul articolului: 7539363Familie produs: M5130 SKU: M5130-016-W16-02-09 UPC: 0934302724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,125 kg
Dimensiuni 110 × 25 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..0903..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)14,85mm
A3
Diametrul corpului14,85mm
B2
Lungimea muchiei așchietoare, max.9mm
B3
Lungime în consolă41mm
B4
Lungime utilă41mm
B5
Cantitate rezerve de reascuțire90mm
B6
Lungime cap41mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,116kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.8,389°
E5
Adâncimea de plonjare, max.0,937mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM5130-016-W16-02-09
J3
Număr articolW
J41
Codare loc de separare plăcuță amovibilăWR$$BC0903**3R*****
J6
Codare loc de separare pe partea mașiniiZYL10G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.9mm
BD
Diametrul corpului14,85mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10G1600h$06
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază41mm
LF
Lungime funcțională66mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă41mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire90mm
OHX
Lungime în consolă41mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.8,389°
RPMX
Turație, maximă400001/min
SC
Insert shape codeB
SSC
Insert seat size code9
TSYC
Identificator imagineM5130-W-09
WT
Masă (greutate)0,116kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

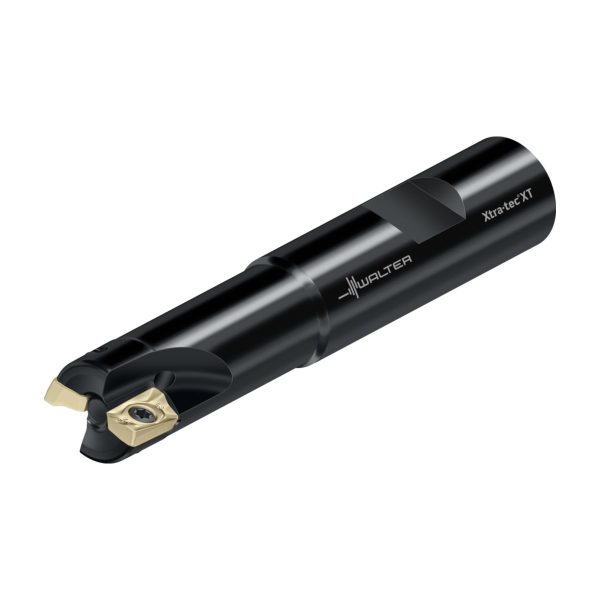

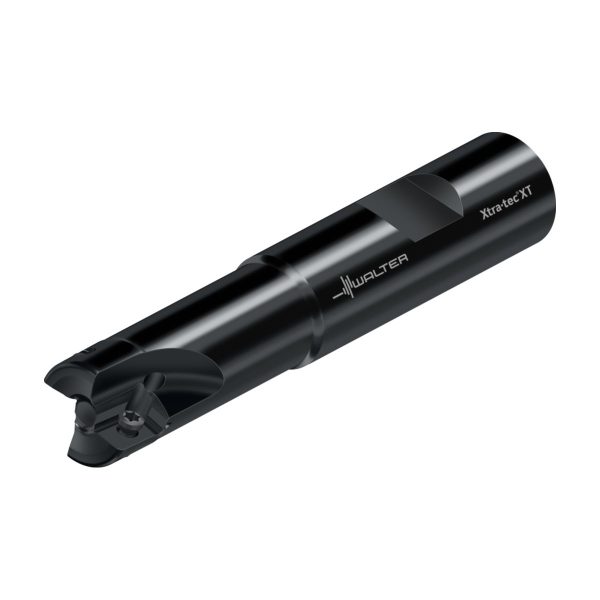

Freze cilindro-frontale M5130 • Xtra·tec® XT • coadă DIN 1835 B • κ=90° • metric • BC .. 0903 .. • Dc=16mm • Z=2

Descriere unealtă

3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare9mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
D<sub>c</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul de îmbinare16mm
l<sub>1</sub>Lungimea totală90mm
l<sub>4</sub>Lungimea maximă în consolă41mm
CodificareCodificare sculăM5130-016-W16-02-09
TipPlăcuțe amovibile posibileBC .. 0903 .. R
GreutateGreutatea0,12kg
ZNumărul de dinți2
