Freze cilindro-frontale – M5130.019-A19-05-05

Freze cilindro-frontale M5130.026-A26-07-05-M5130.026-A26-07-05-0934131724 Freze cilindro-frontale – M5130.019-A19-04-05
Freze cilindro-frontale M5130.026-A26-07-05-M5130.026-A26-07-05-0934131724 Freze cilindro-frontale – M5130.026-A26-05-05

2.323,20 lei fără TVA - 2.811,07 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7538990Familie produs: M5130 SKU: M5130.019-A19-05-05 UPC: 0934129724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,227 kg
Dimensiuni 125 × 26 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (AC..0602..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)18,07mm
A3
Diametrul corpului18,07mm
B2
Lungimea muchiei așchietoare, max.5mm
B3
Lungime în consolă25,4mm
B4
Lungime utilă25,4mm
B5
Cantitate rezerve de reascuțire107,95mm
B6
Lungime cap25,4mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii750
C3
Diametru de prindere, pe partea mașinii19,05mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,21kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.2,1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level5
G13
Număr de plăcuțe amovibile poziția A5
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5130.019-A19-05-05
J22
Codificare produs7021
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AC0602**3R*****
J6
Codare loc de separare pe partea mașiniiZYL01R7500$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului18,07mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01R7500$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere3,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii750
DC
Diametru muchie așchietoare 1 (diametru nominal)19,05mm
DCX
Diametru muchie așchietoare 219,05mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază25,4mm
LF
Lungime funcțională107,95mm
LU
Lungime utilă25,4mm
NOI
Număr de posibilități de utilizare100
OAL
Cantitate rezerve de reascuțire107,95mm
OHX
Lungime în consolă25,4mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,1°
RPMX
Turație, maximă400001/min
SC
Insert shape codeA
SSC
Insert seat size code6
TSYC
Identificator imagineM5130-A-05-INCH
WT
Masă (greutate)0,21kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

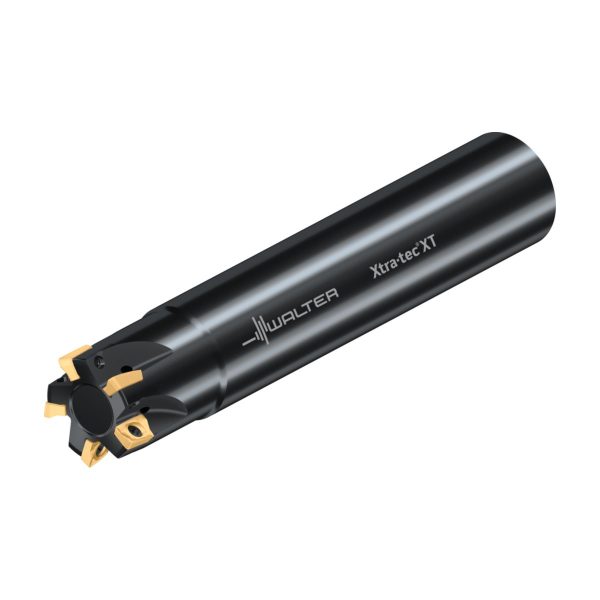

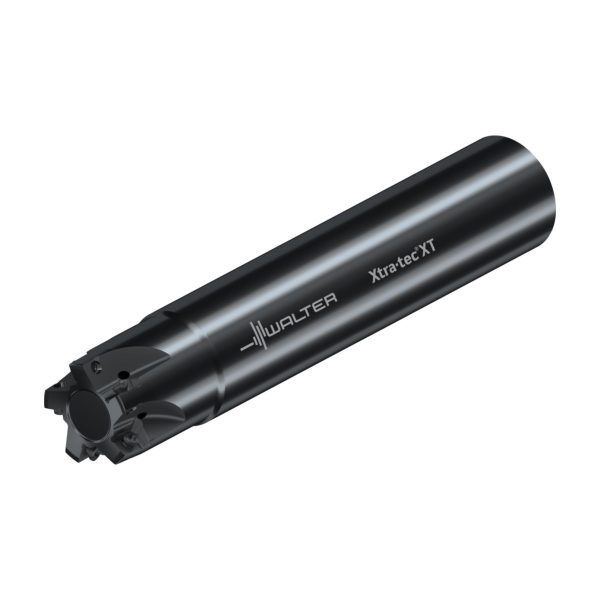

Freze cilindro-frontale M5130 • Xtra·tec® XT • coadă cilindrică • κ=90° • inch • AC .. 0602 .. • Dc=19mm • Z=5

Descriere unealtă

Cu coadă cilindrică
3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,197inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
D<sub>c</sub>Diametrul muchiei așchietoare0,75inch
d<sub>1</sub>Diametrul de îmbinare0,75inch
l<sub>1</sub>Lungimea totală4,25inch
l<sub>4</sub>Lungimea maximă în consolă1inch
CodificareCodificare sculăM5130.019-A19-05-05
TipPlăcuțe amovibile posibileAC .. 0602 .. R
GreutateGreutatea0,463lbs
ZNumărul de dinți5
